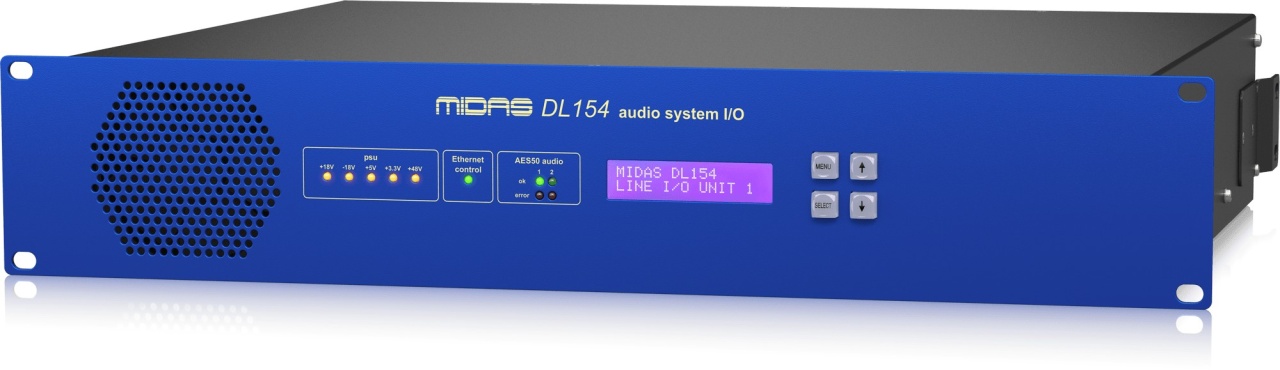

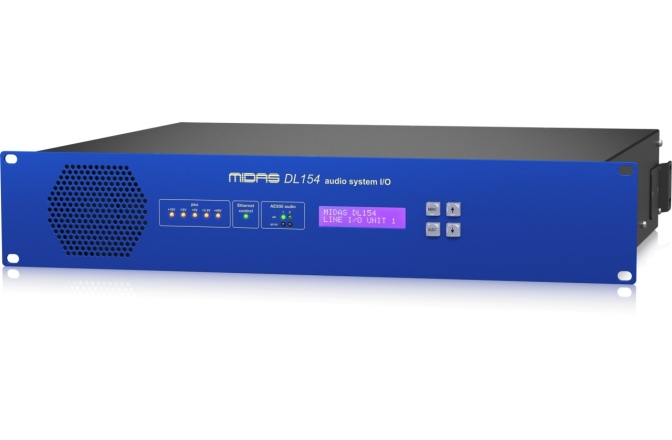

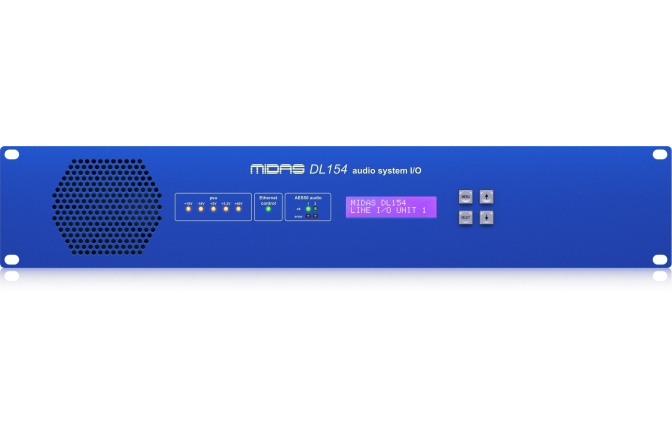

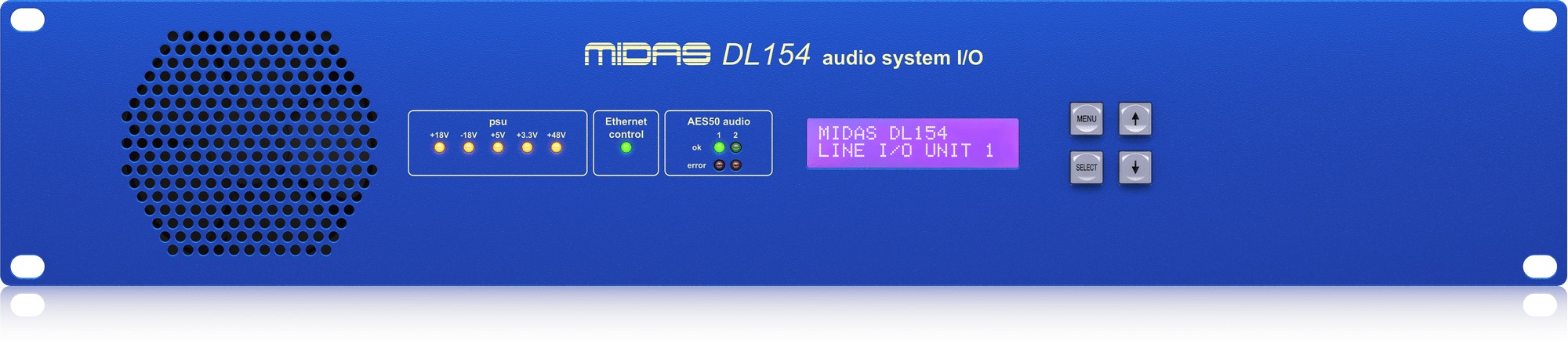

Midas DL154

DL154 este un stagebox digital cu 8 intrari si 16 iesiri, echipat cu 8 preamplificatoare Midas cu pasi de cate 2.5 dB si doua porturi AES50 pentru redundanta.

DL154 se integreaza cu consolele digitale Midas PRO si M32, oferind o conexiune digitala snake intre Front of House si scena.

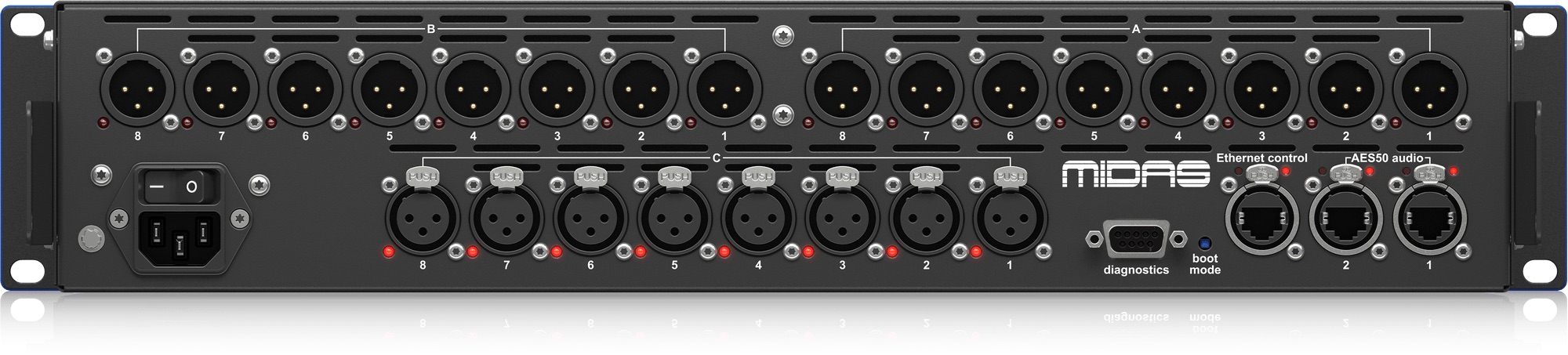

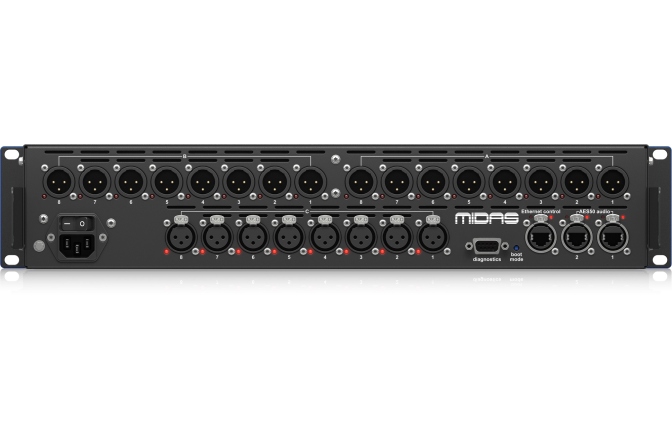

Conexiuni Externe

• Intrari Analoge Primare: Intrari Mic / Line - conectori XLR balansati - 10 kΩ sarcina
• Iesiri Analoge Primare: Iesiri principale - conectori XLR balansati - 50 Ω sursa
• Intrari Digitale Primare: Conectori XLR - 110Ω
• Conexiuni AES50: Neutrik Ethercon cu indicatie de stare
• Conexiune Diagnostic: Conector feminin 9W ‘D’-type
• Conexiuni de Alimentare: IEC - 100-240 V AC~50-60 Hz ±10%

Specificatii Audio

• Nivel Maxim de Intrare:
• Mic/Line (la gain unitar): +21 dBu
• Mic/Line (la gain -2.5 dB): +24 dBu
• CMR la 1 kHz (tipic):
• Mic (la gain unitar): > -70 dB
• Mic (la 40 dB castig): > 90 dB

Zgomot:

• EIN Mic la 40 dB castig: -126 dBu
• Zgomot de iesire la castig unitar: -86 dBu
• Raspuns in Frecventa: 20 Hz - 20 kHz ±0.5 dB
• Distorsiune la 1 kHz: Intrare la iesire (0 dB): < 0.01%
• Separare intre Canale la 1 kHz: Canal la canal: < -90 dB
• Nivel Maxim de Iesire: Iesiri linie (in 600Ω): +21 dBu
• Gama Dinamica la 1 kHz: 22 Hz - 22 kHz (la castig unitar): > 107 dB unweighted (20 Hz - 20 kHz)

Cerinte de Alimentare

• Tensiune: 100 V AC la 240 V AC ±10%
• Frecventa: 50 Hz la 60 Hz
• Consum:

Fizic

• Inaltime: Aproximativ 88.1 mm (2U)
• Latime: Aproximativ 482.6 mm
• Adancime: Aproximativ 380 mm
• Greutate Neta: Aproximativ 6.5 kg
• Interval Temperatura de Functionare: +5°C la 45°C

Intrari Digitale

• Conector: AES3 (doua canale de audio digital) pe XLR cu 3 pini
• Rata de Esantionare: Accepta orice frecventa intre 32 kHz si 96 kHz
• Bypass: Convertorul de rata de esantionare poate fi oprit

Iesiri Digitale

• Conector: AES3 (doua canale de audio digital) pe XLR cu 3 pini
• Rata de Esantionare: 48 kHz, 96 kHz sau urmarire automata a intrarilor
• Bypass: Convertorul de rata de esantionare poate fi oprit
• Word length: 16-, 20- sau 24-bit
