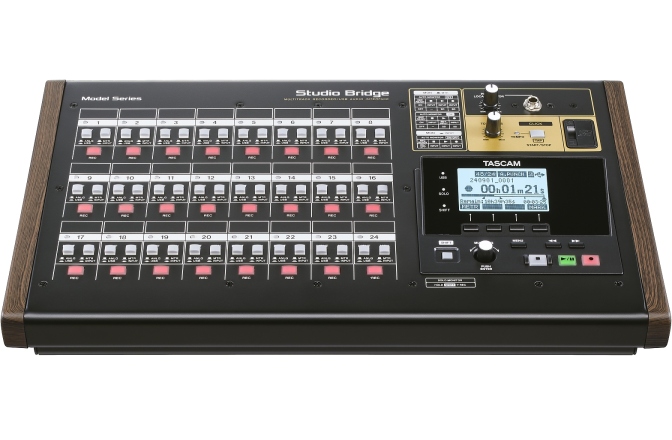

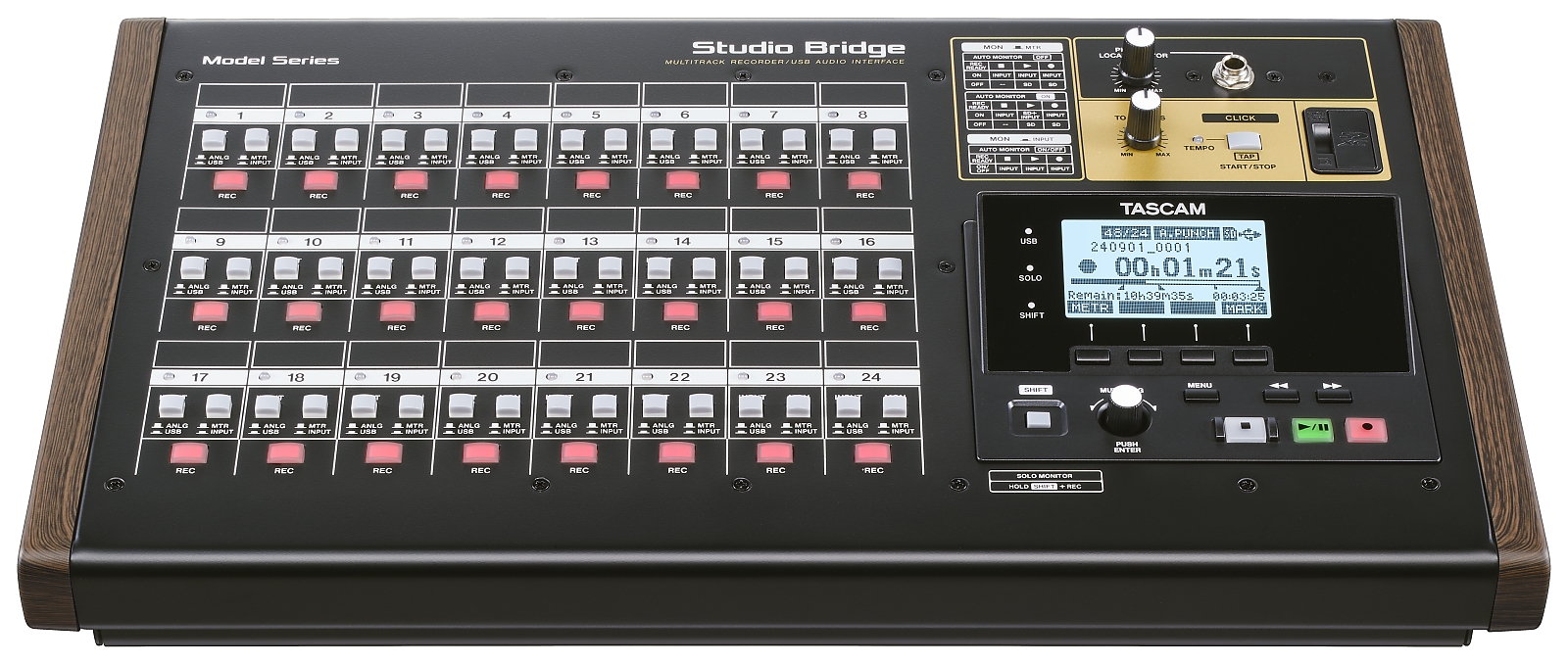

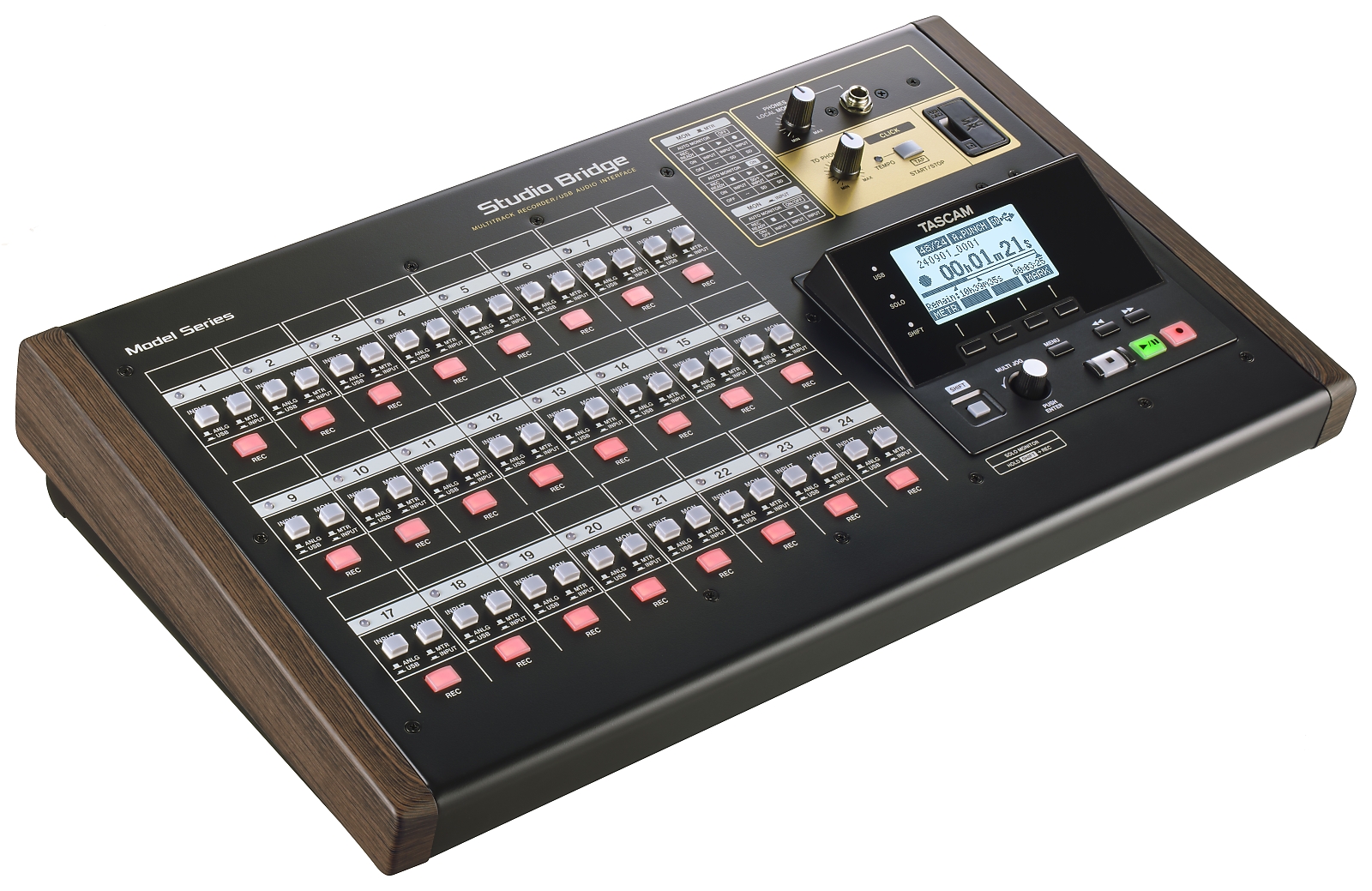

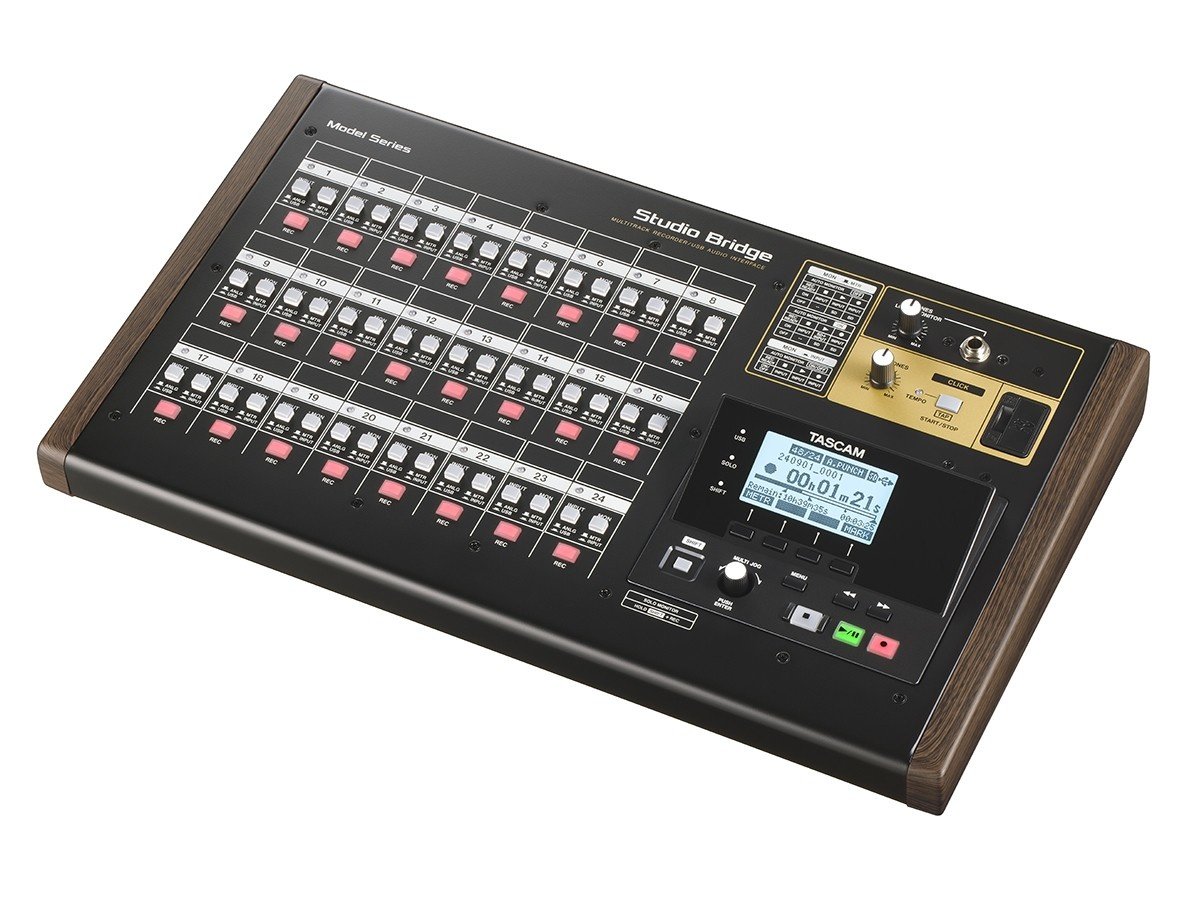

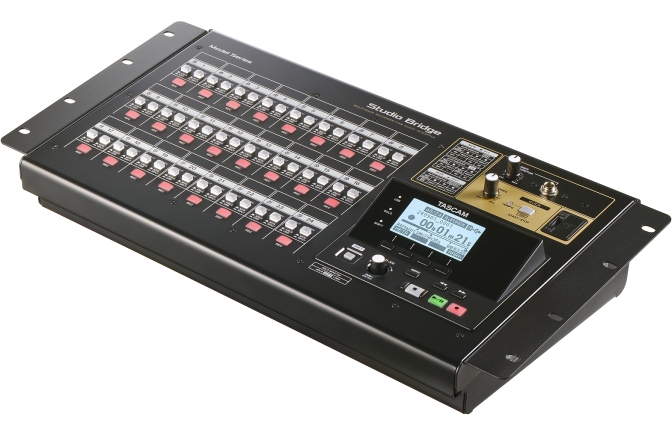

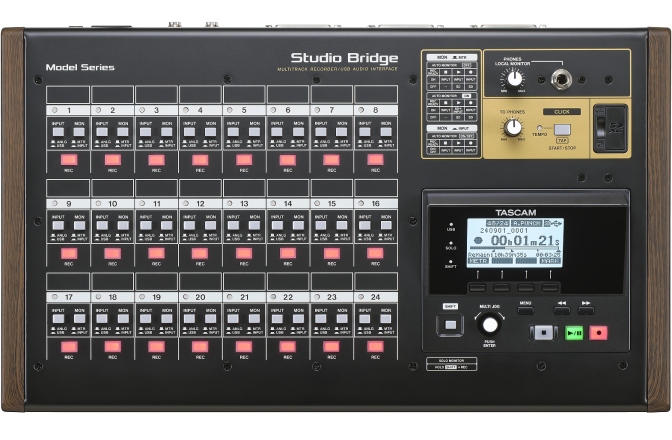

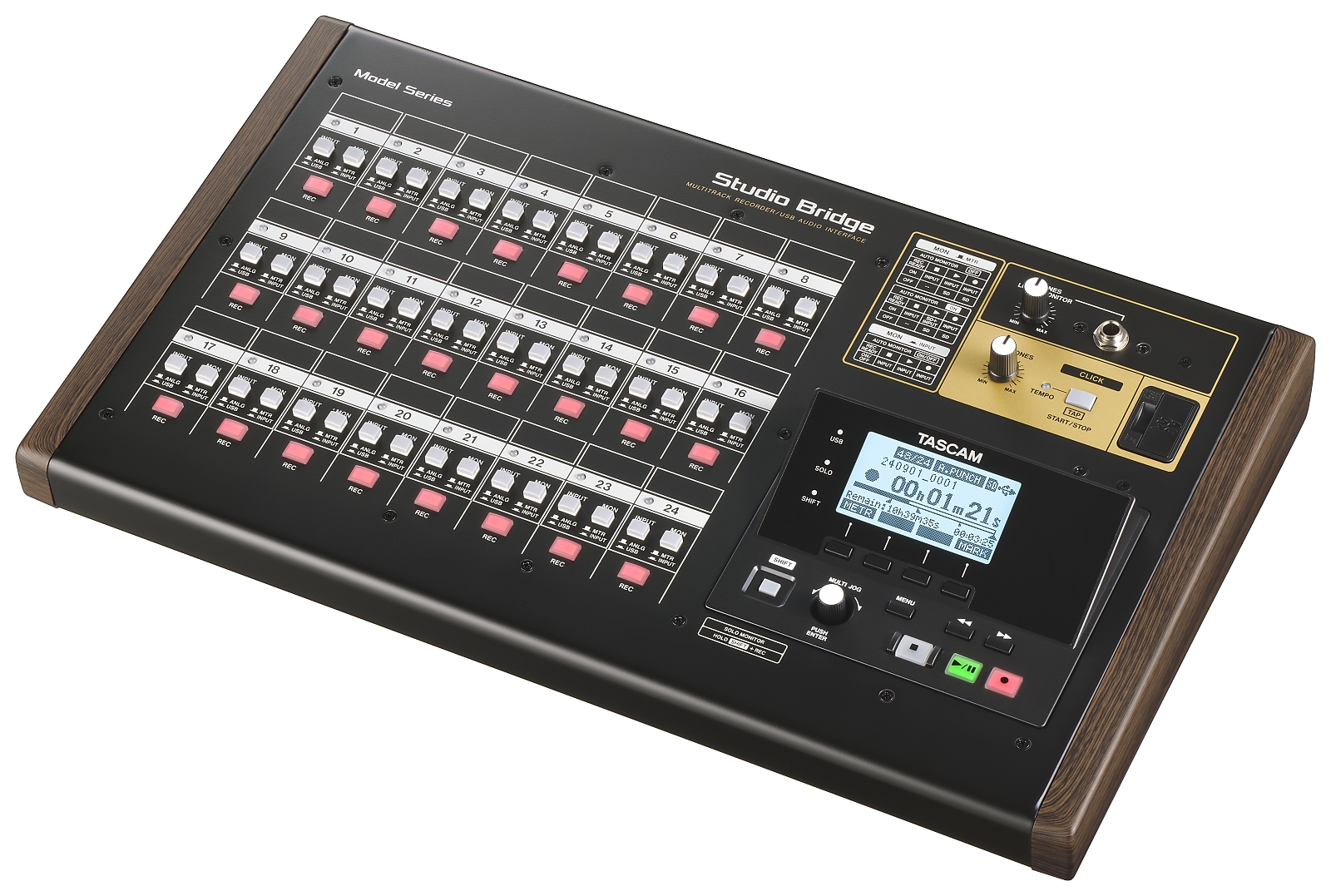

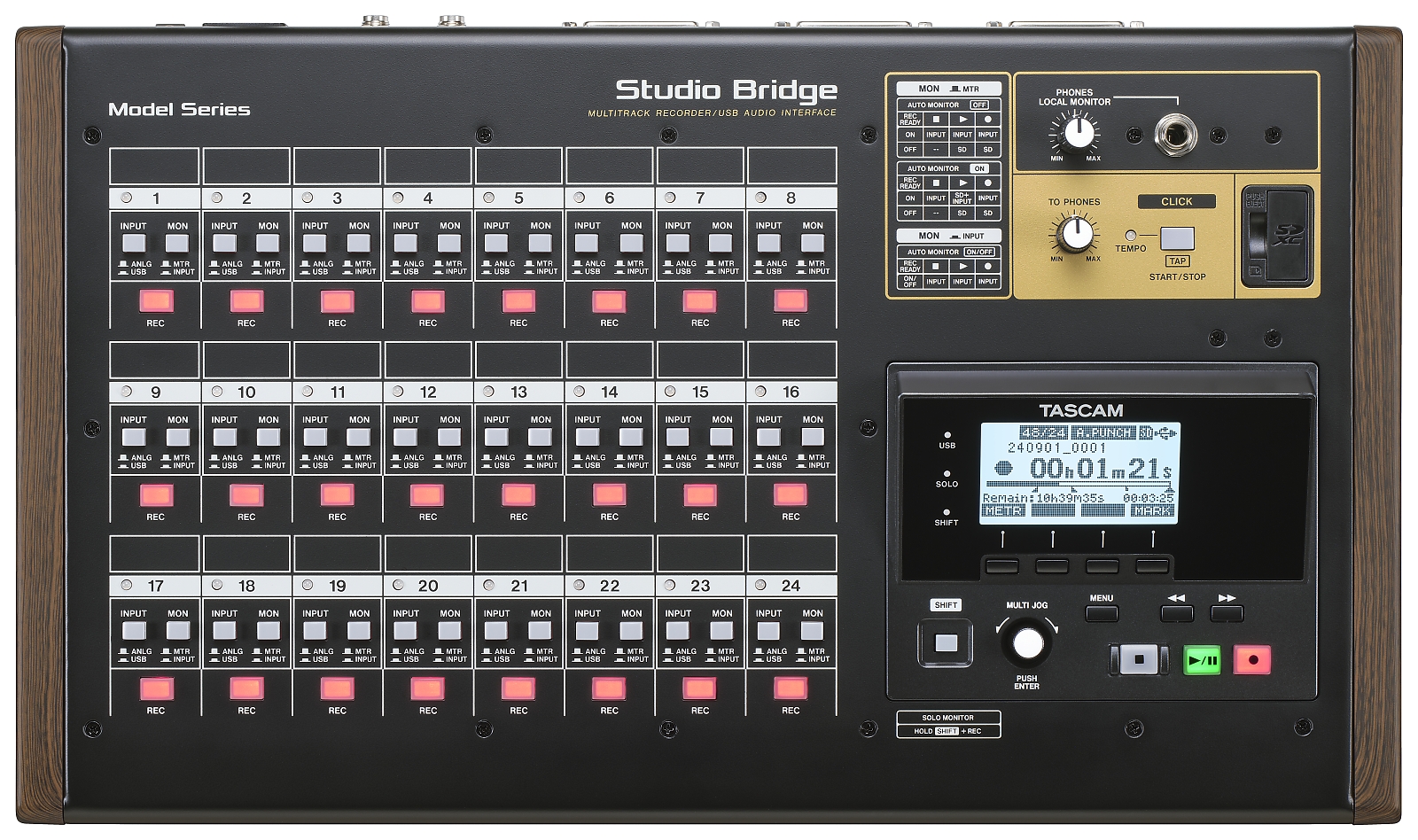

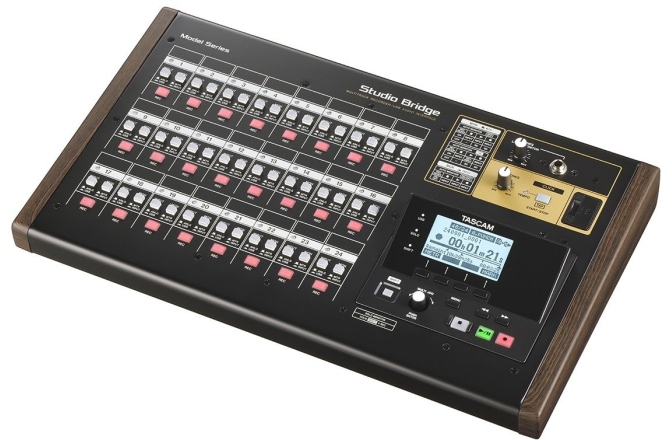

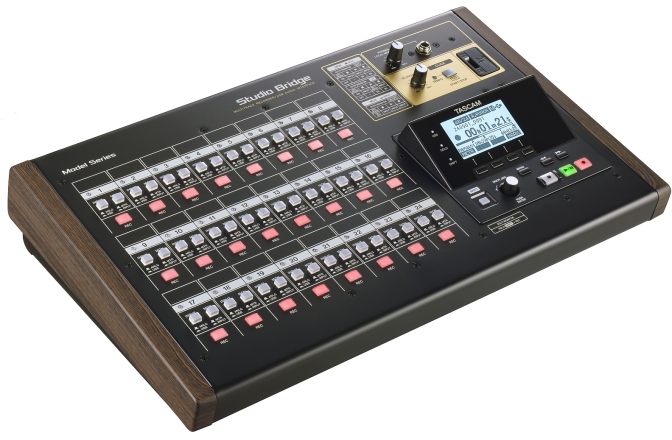

Tascam Studio Bridge

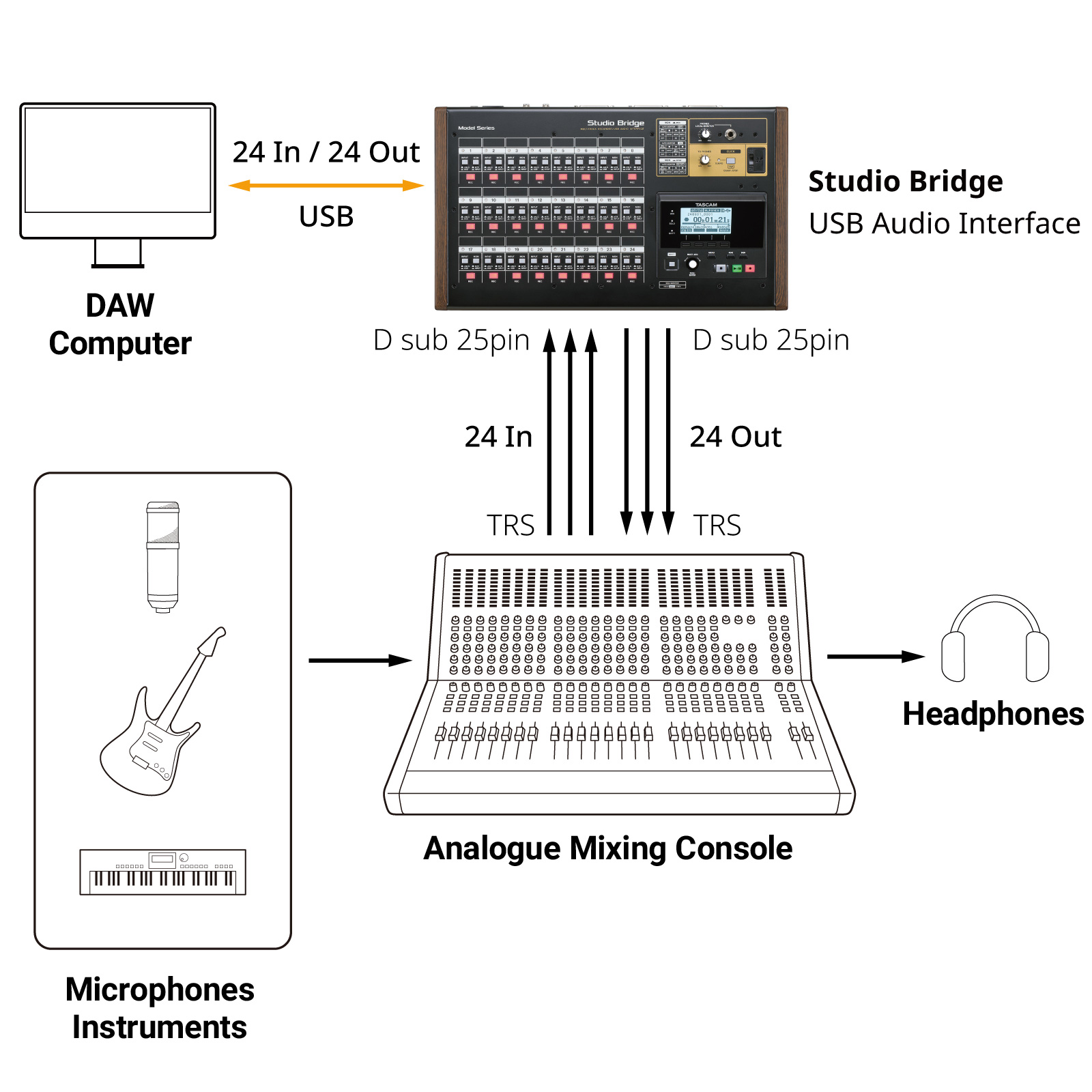

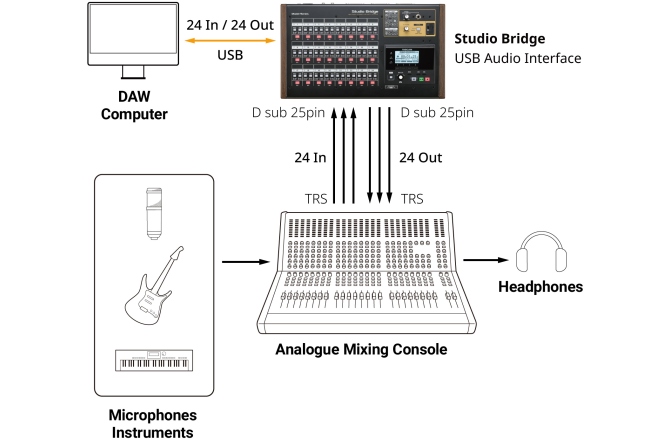

Studio Bridge este un recorder multitrack cu 24 de track-uri si interfata audio USB. Suporta inregistrarea pe carduri SDXC SD si ofera 24 intrari si iesiri analogice DB25. Dispune de control DAW si REC READY prin HUI/MCU, aplicatie de setari dedicata cu Meter Bridge, precum si MIDI in/out pentru interfata USB MIDI si sincronizare MIDI.

Caracteristici Esentiale:

• Recorder multitrack cu 24 de piste utilizand card SDXC SD (suport pentru punch-in/out)
• Interfata audio USB 24-IN/24-OUT

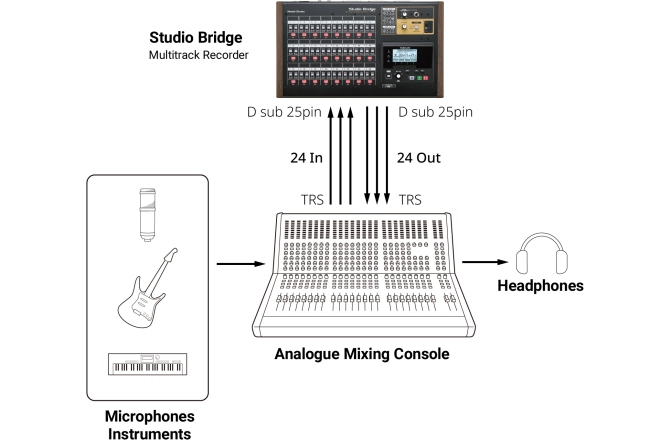

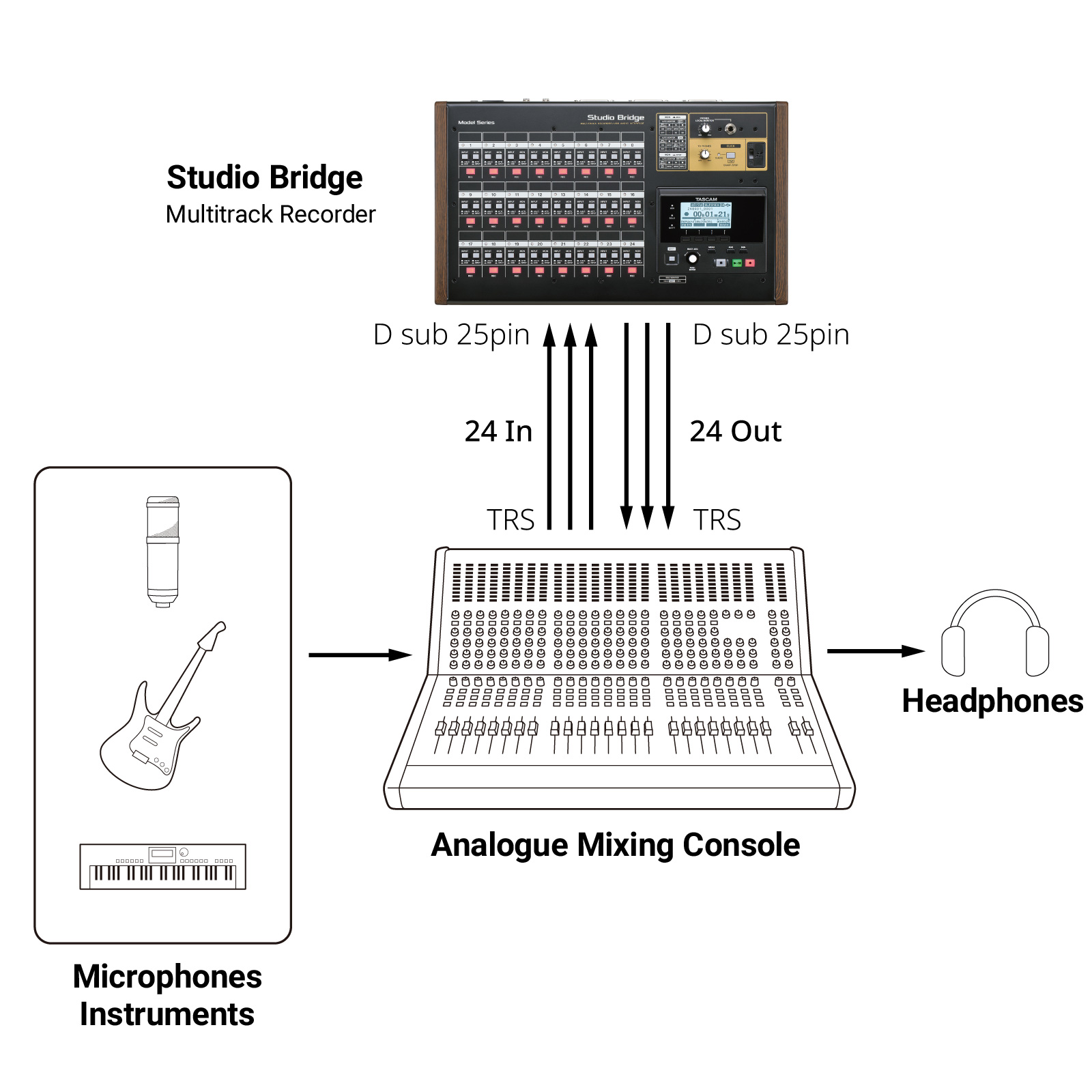

• 24 de intrari si iesiri analogice de nivel lin DB25

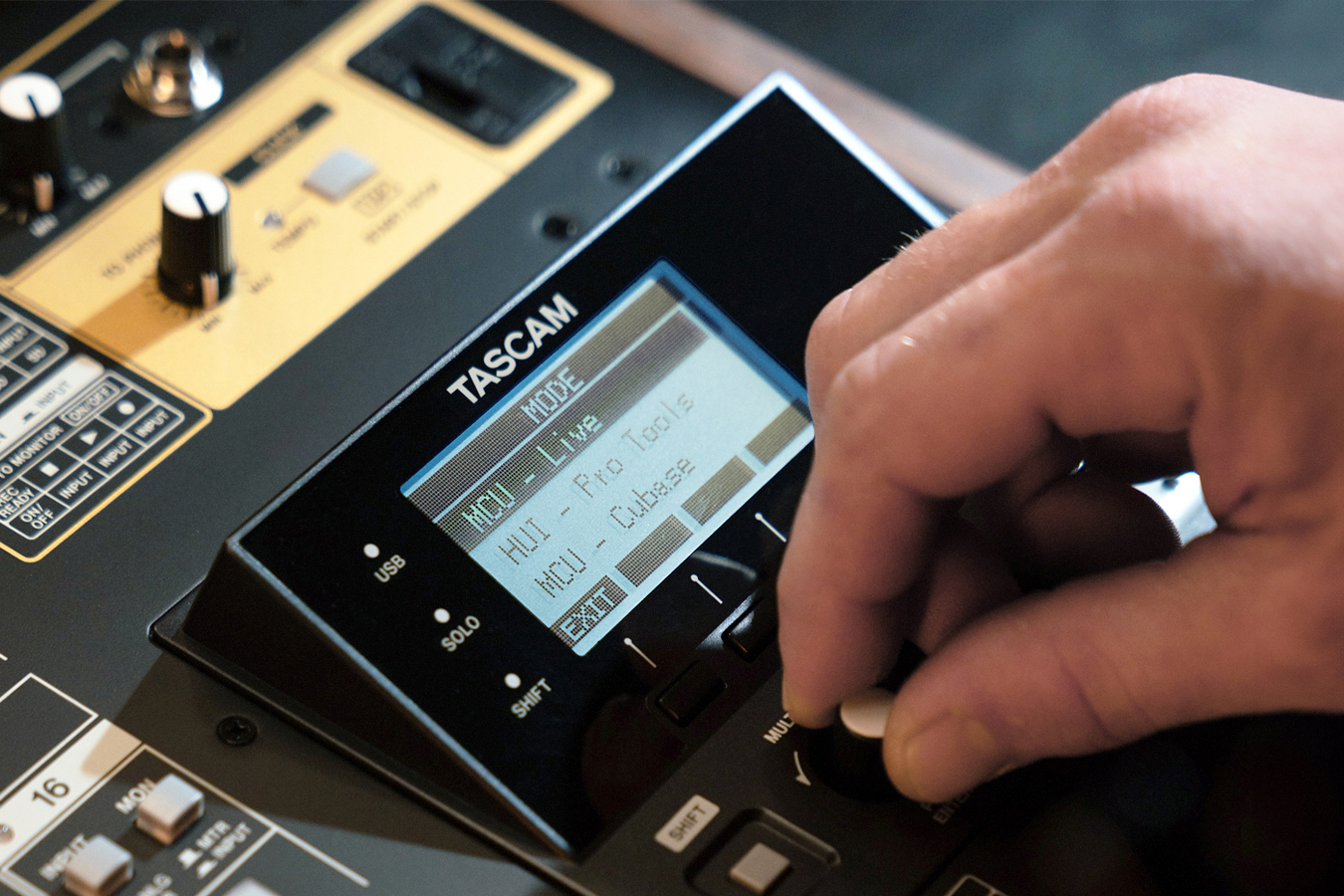

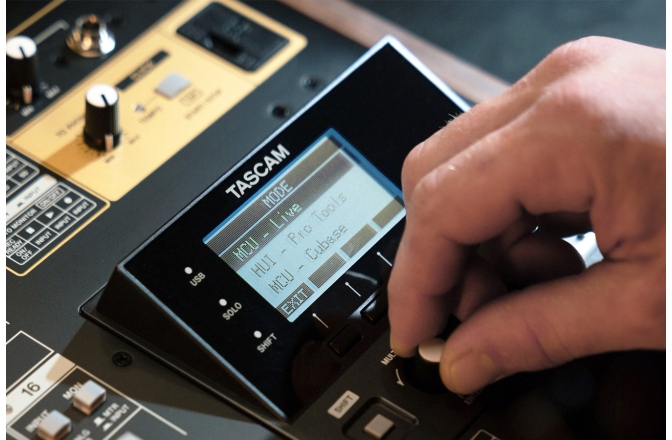

• Control DAW transport si control REC READY prin HUI/MCU

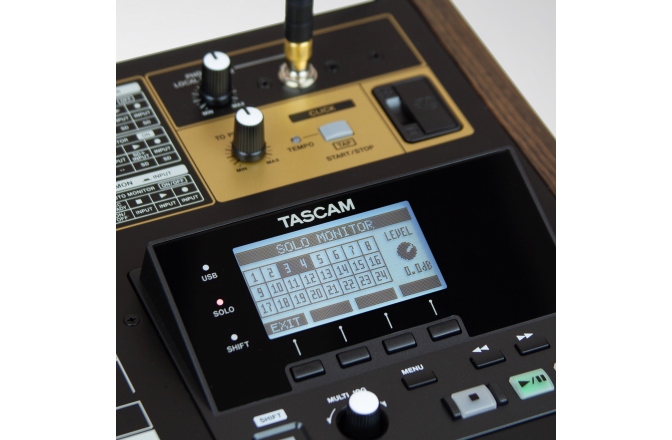

• Aplicatie dedicata pentru Setari cu Meter Bridge

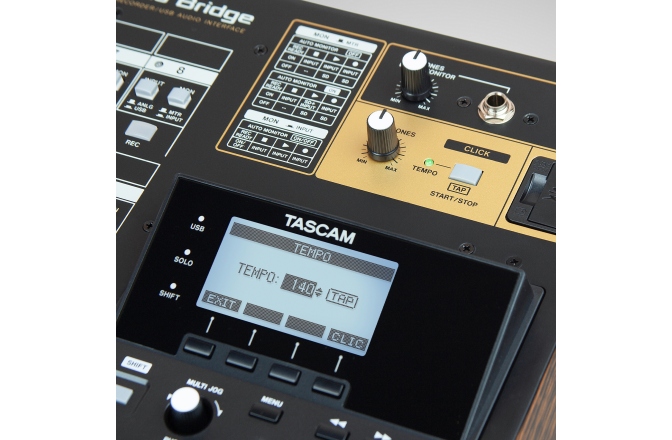

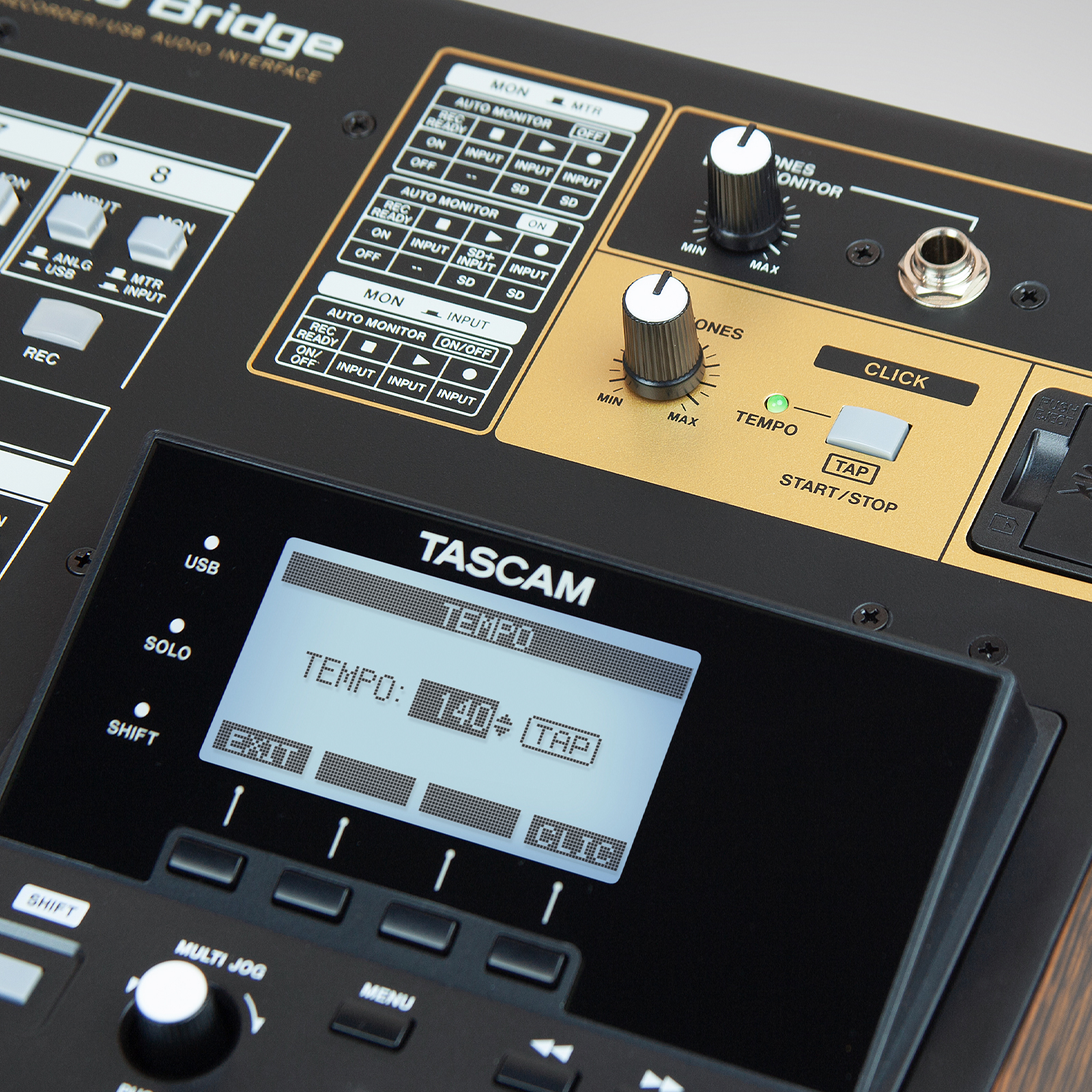

• MIDI in/out permite interfata MIDI USB si sincronizare MIDI, iesire audio click de 1/4" cu control al tempo-ului

Specificatii tehnice:

• Media acceptate: SD (512 MB - 2 GB), SDHC (4 GB - 32 GB), SDXC (64 GB - 512 GB) (Clas 10 sau mai mare)
• Format de inregistrare: WAV (BWF)
• Format de redare: WAV (BWF)
• Frecventa de esantionare: 44.1/48 kHz
• Adancimea de cuantizare: 16-bit / 24-bit
• Numarul maxim de piste de inregistrare: 24
• Numarul maxim de canale de intrare si iesire: Intrari: 24 / Iesiri: 24

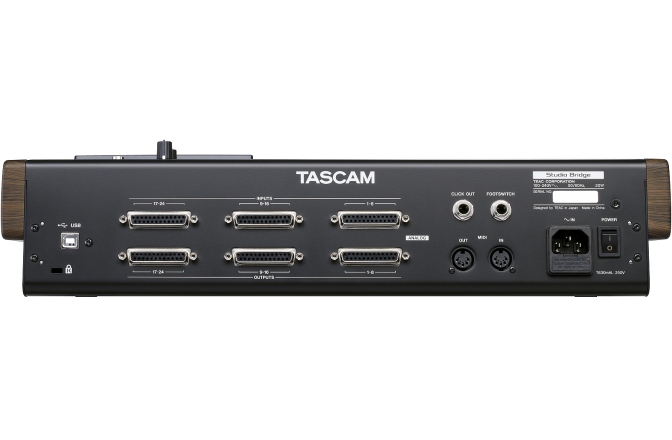

Specificatii pentru intrare/iesire audio analogica

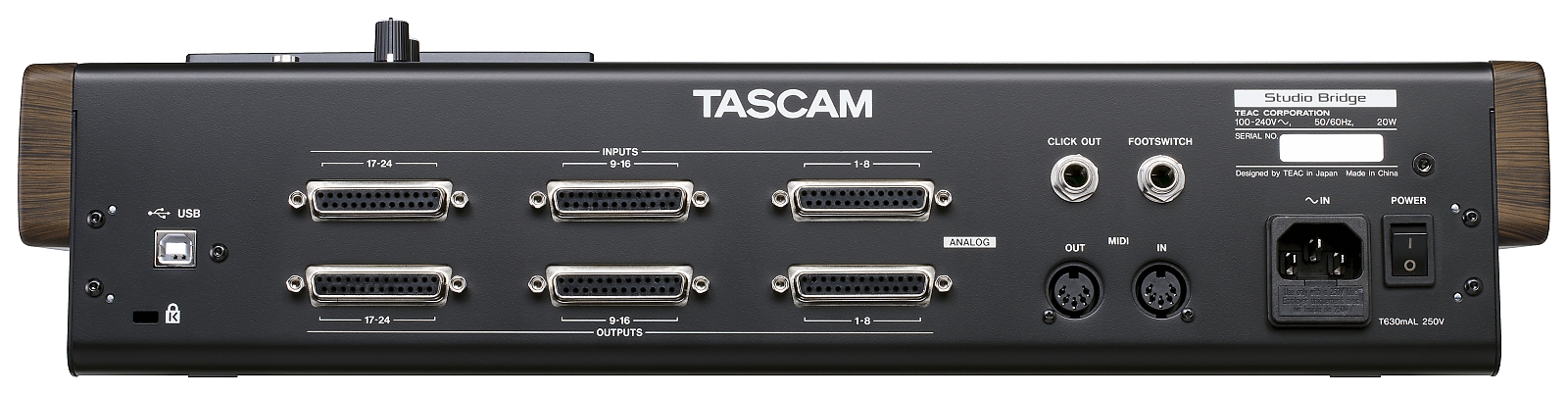

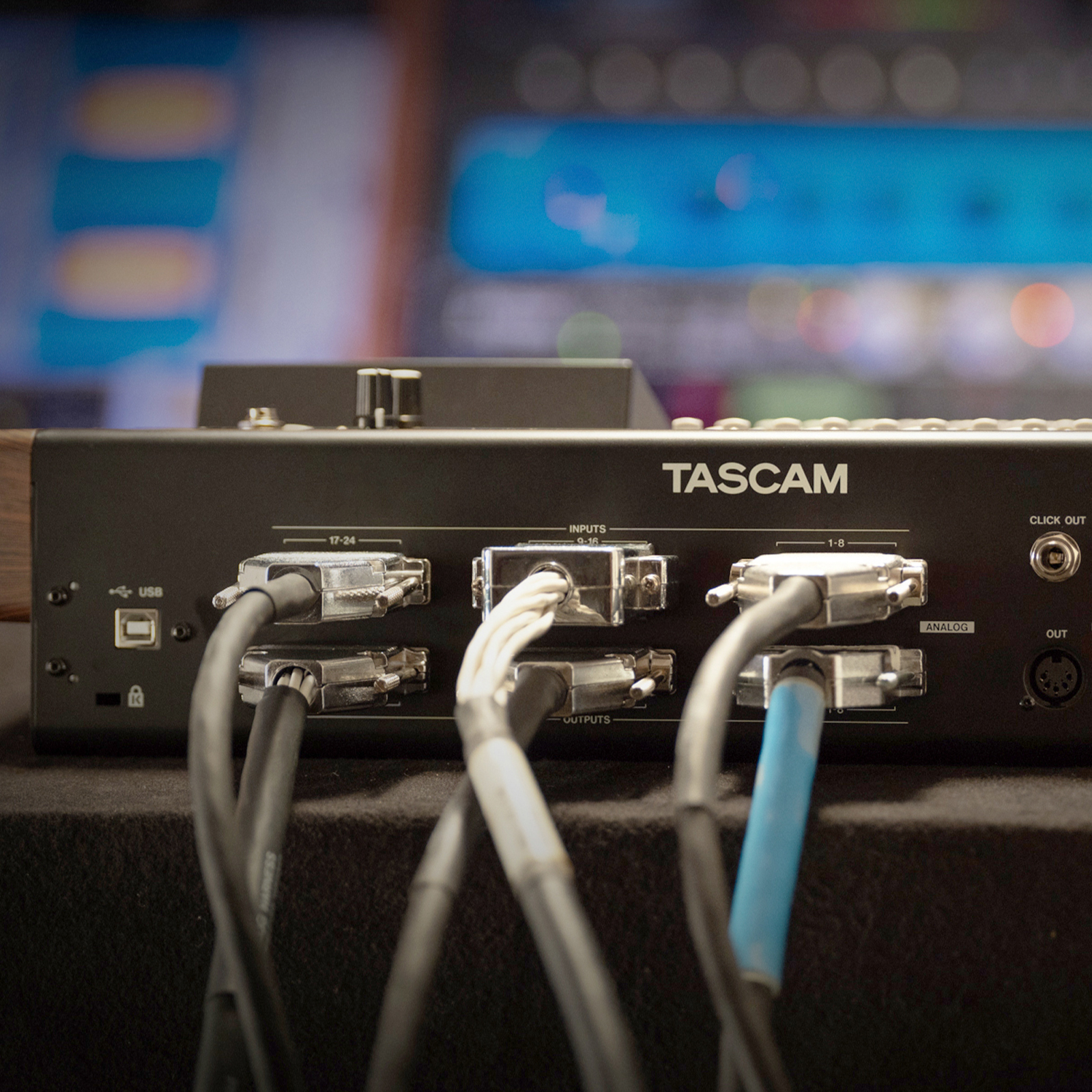

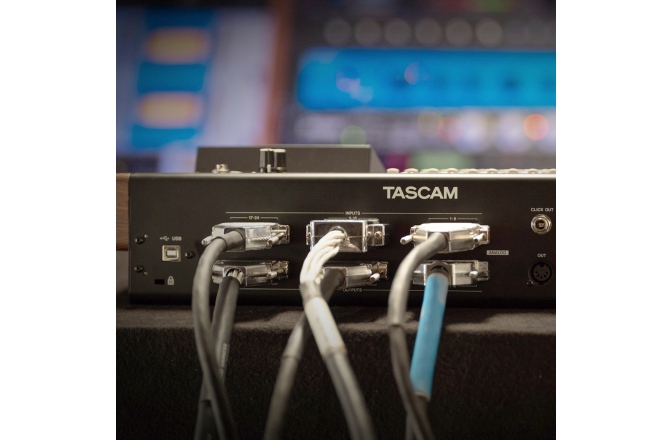

• Conectori pentru intrare linie (1–8, 9–16, 17–24): Standard de pin TASCAM DB-25 (conform AES59-2012)
• Conector: D-sub echilibrat cu 25 pini
• Suruburi fixe: No. 4-40 UNC (tip inch)
• Nivel maxim de intrare: +24 dBu
• Nivel nominal de intrare: +4 dBu
• Impedanta de intrare: 10 kΩ sau mai mult
• Conectori pentru iesire linie (1–8, 9–16, 17–24): Standard de pin TASCAM DB-25 (conform AES59-2012)
• Conector: D-sub echilibrat cu 25 pini
• Suruburi fixe: No. 4-40 UNC (tip inch)
• Nivel maxim de iesire: +24 dBu
• Nivel nominal de iesire: +4 dBu
• Impedanta de iesire: 200 Ω

Specificatii pentru jack-uri

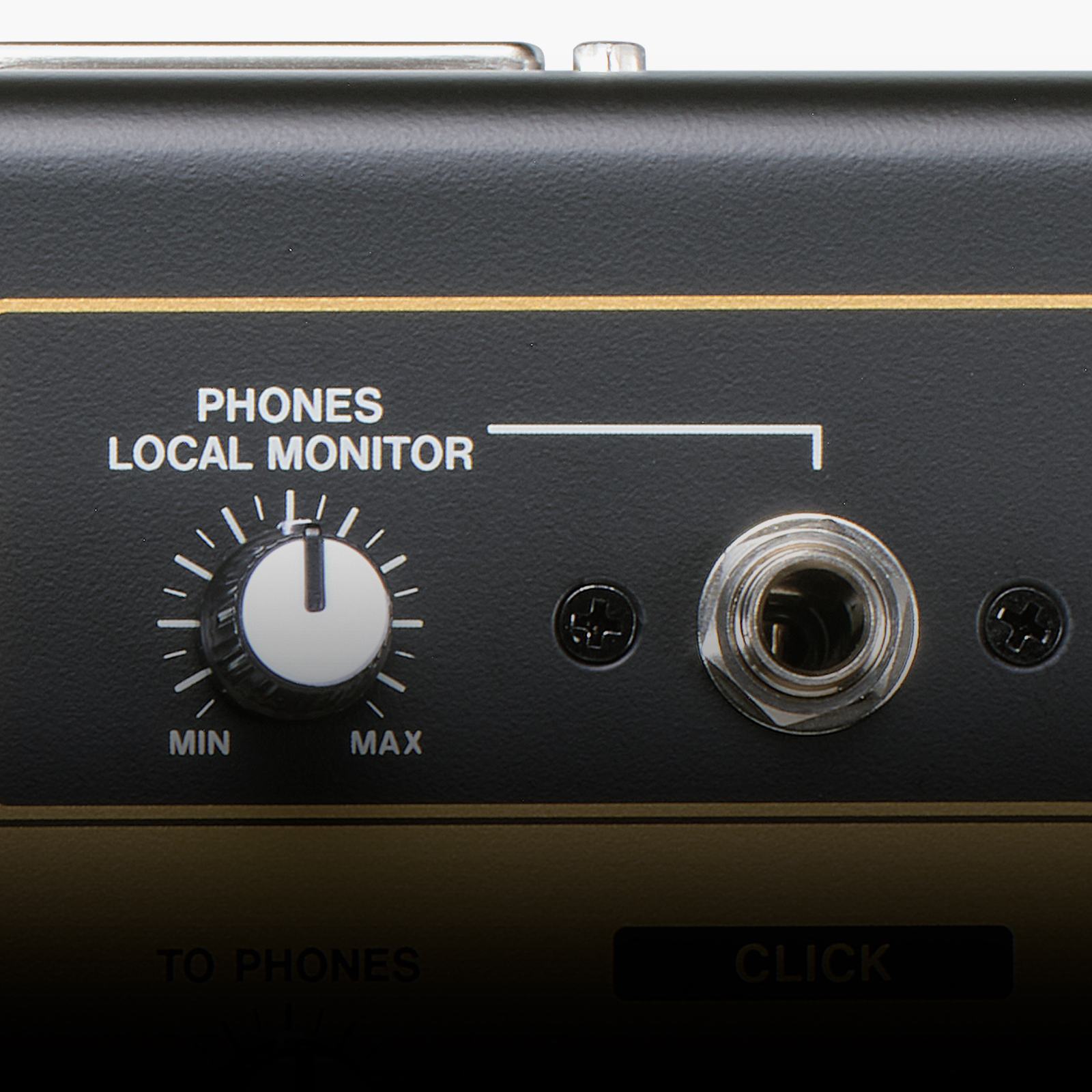

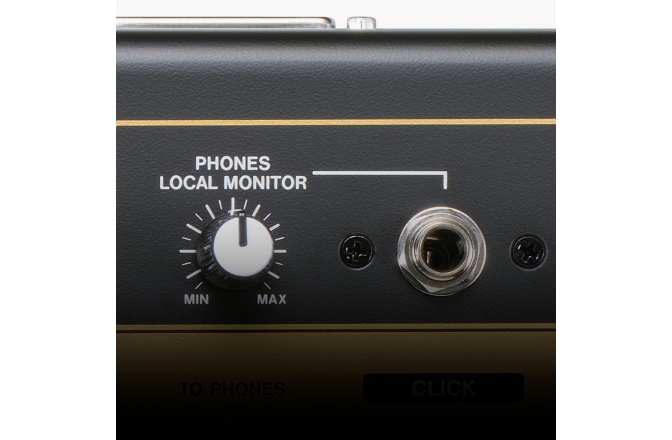

• Jack pentru PHONES/LOCAL MONITOR:
• Conector: Jack stereo standard de 6.3mm (1/4")
• Putere maxima de iesire: 80 mW + 80 mW (la sarcina de 32Ω)
• Impedanta de lucru: 16 - 600 Ω

Specificatii pentru control intrare/iesire

USB:

• Conector: USB Type-B
• Format de transfer: USB 2.0 High-Speed
• Clase de dispozitive: Stocare de masa, USB audio clasa 2.0 (compliant USB class)

Audio USB:

• Frecventa de esantionare: 44.1 kHz / 48 kHz
• Adancimea de cuantizare: 24-bit
• Numarul de intrari: 24 canale (Iesire de la acest dispozitiv)
• Numarul de iesiri: 24 canale (Intrare in acest dispozitiv)

Jack CLICK OUT: Conector: Jack standard TRS de 6.3mm (1/4") (Tip: HOT, Inel: COLD, Mufa: GND)

Jack FOOTSWITCH: Conector: Jack standard TRS de 6.3mm (1/4") (Tip: FOOTSW1, Inel: FOOTSW2, Mufa: GND, suporta tipuri momentane (unlatch))

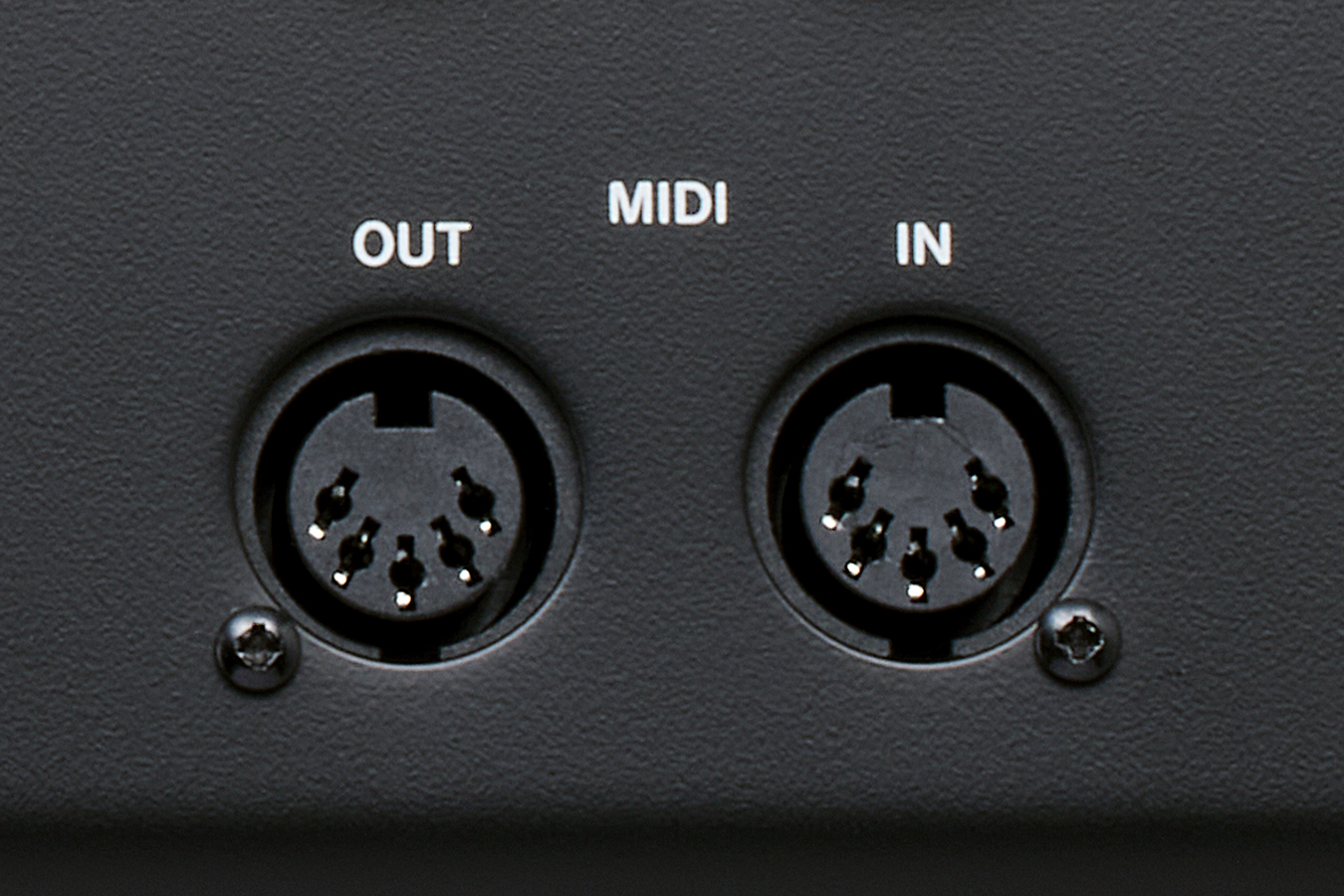

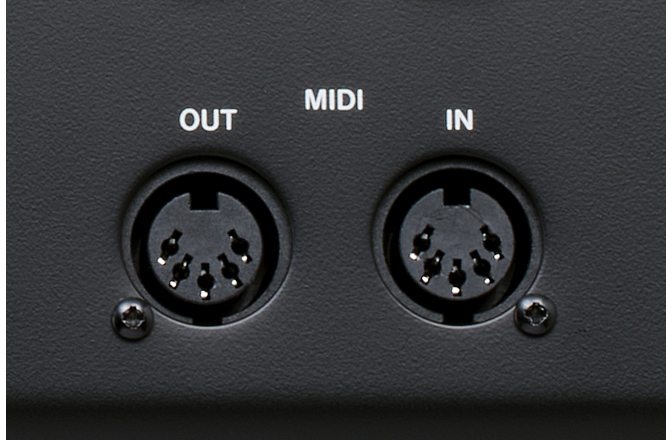

Conector MIDI OUT:

• Conector: DIN cu 5 pini
• Format: MIDI 1.0

Conector MIDI IN:

• Conector: DIN cu 5 pini
• Format: MIDI 1.0

Alimentare

• Alimentare: AC 100-240 V, 50/60 Hz
• Consum de putere: 20W

Dimensiuni:

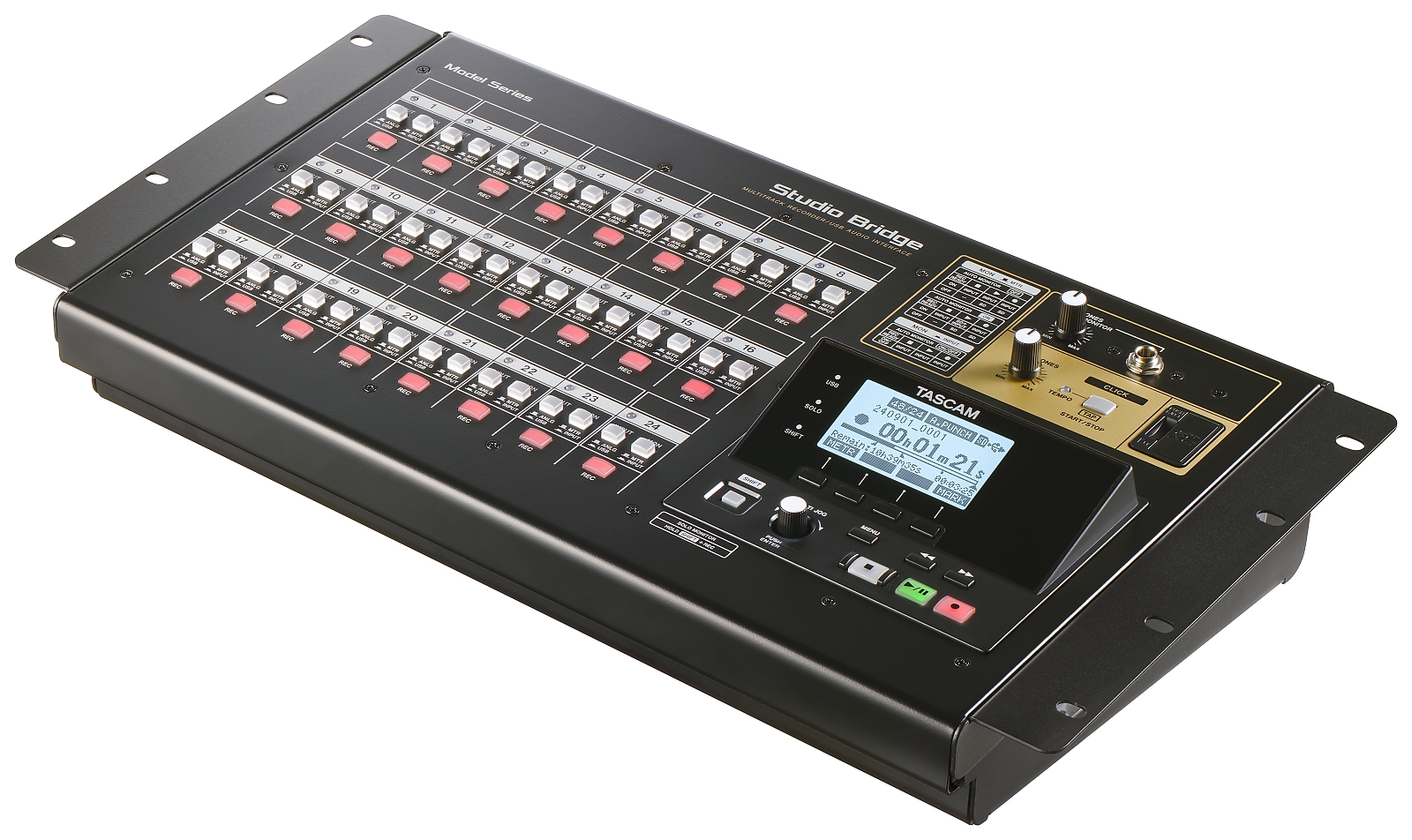

• Cu panouri laterale: 446.5 × 114.6 × 269.5 mm (L × H × D, incluzand proeminente)
• Fara panouri laterale: 414.6 × 114.6 × 269.5 mm (L × H × D, incluzand proeminente)
• Greutate: 4.5 kg
• Interval de temperatura de operare: -40°C (32–104°F)
• Interval de umiditate de operare: 5–85%

Performanta audio

• Raspunsul in frecventa: 20 Hz – 20 kHz (+0.3/−0.7 dB, 1 kHz)
• Domeniul dinamic: 100 dB sau mai mult (22kHz LPF + A-weight)
• Raportul distorsiunii armonice totale (THD+N): 0.003% sau mai putin (1 kHz, la nivel maxim de intrare)
• Crosstalk: −100 dB sau mai putin (1kHz BPF)

Timp de inregistrare

• Format de inregistrare: Timp de inregistrare pentru card de 32GB
• 16-bit/44.1kHz WAV, 24 track-uri: 4:10
• 16-bit/48kHz WAV, 24 track-uri: 3:50
• 24-bit/44.1kHz WAV, 24 track-uri: 2:47
• 24-bit/48kHz WAV, 24 track-uri: 2:33
