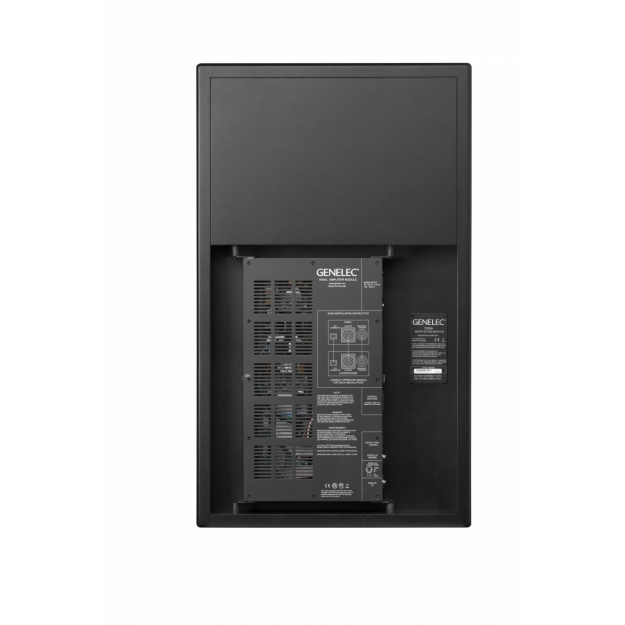

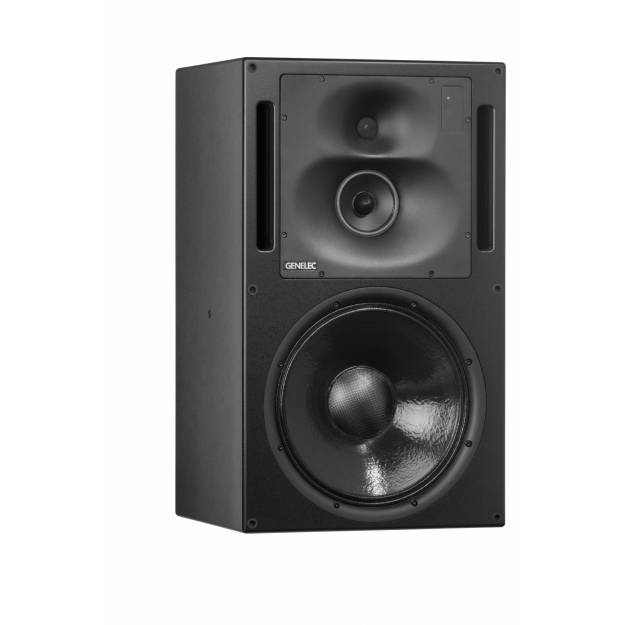

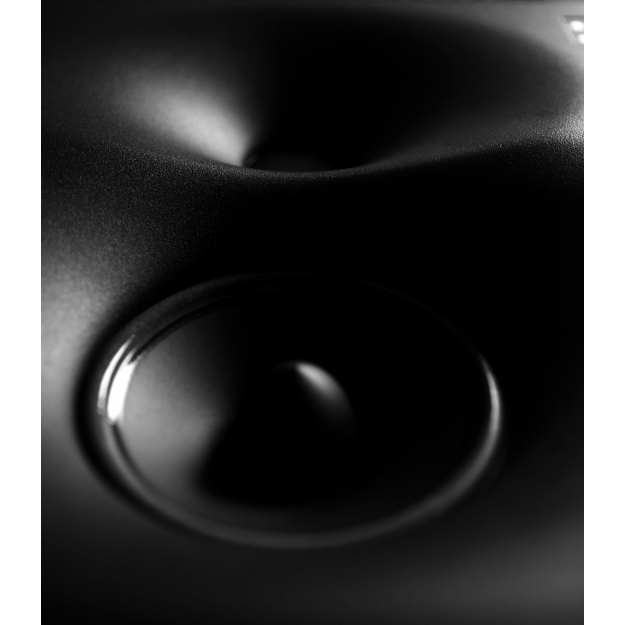

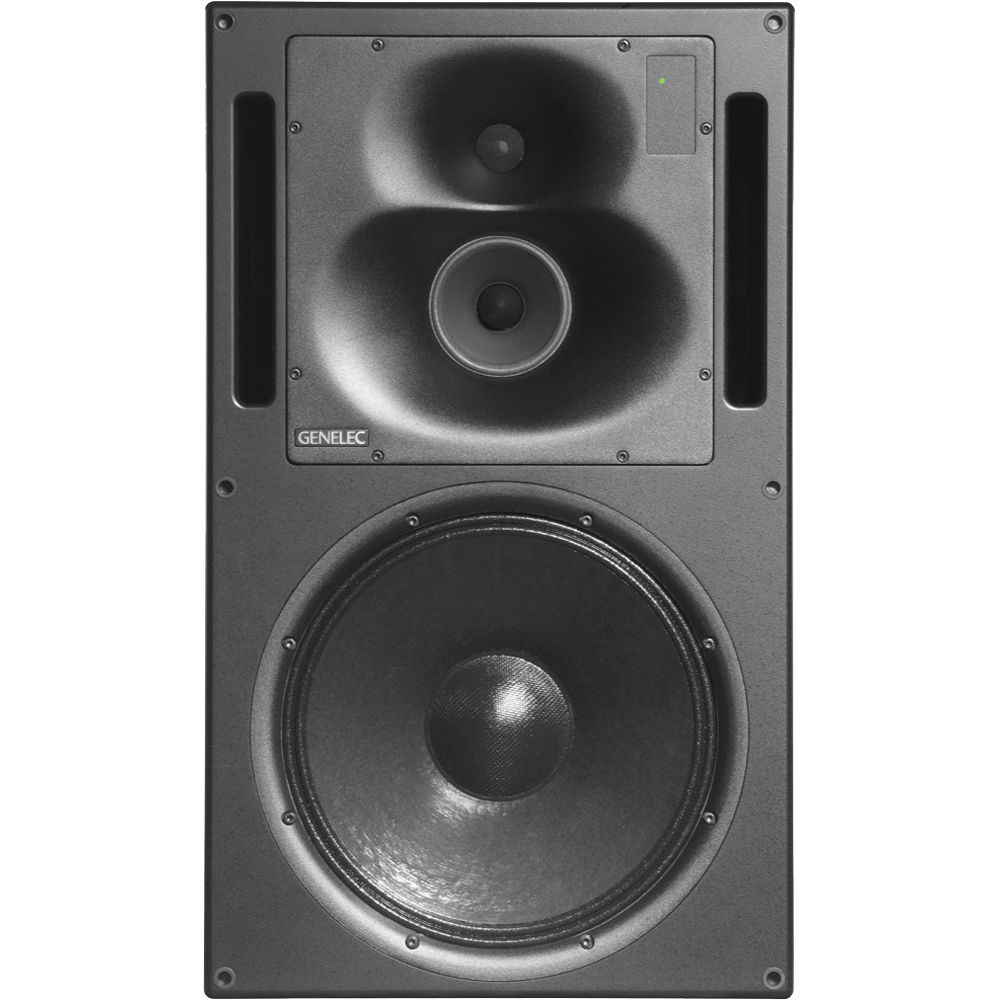

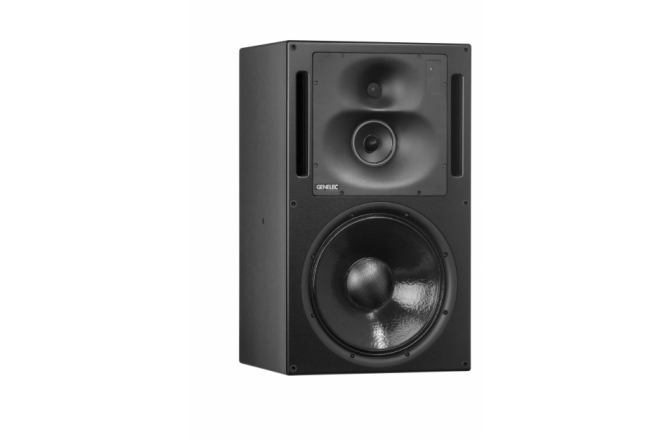

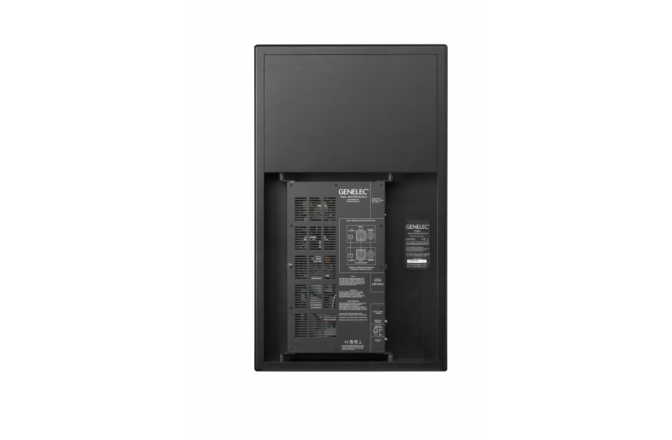

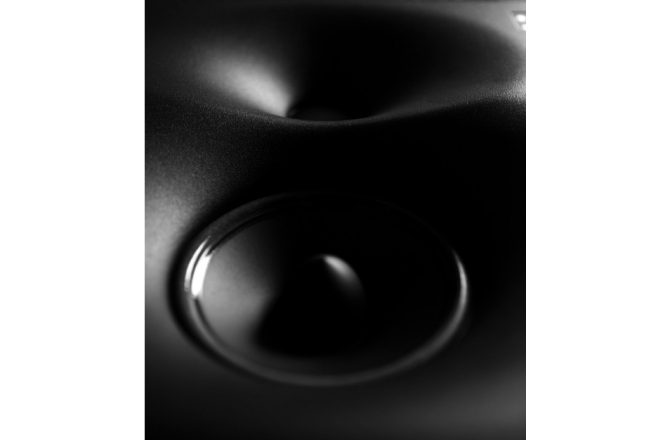

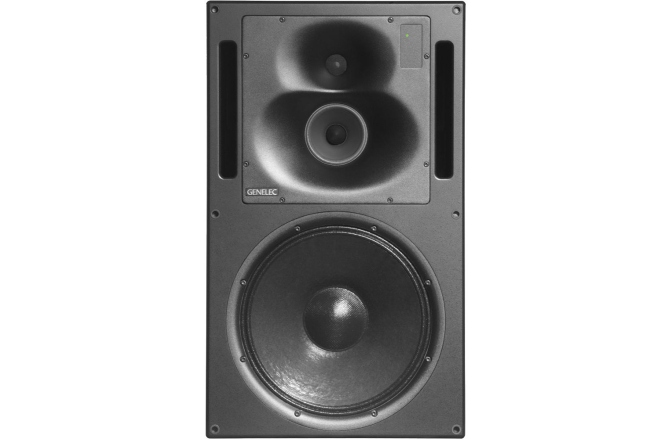

Genelec 1238 ACPM - monitor activ de studio pe 3 căi, tri-amplificat cu amplificator RAM-L, ideal pentru camere de mixaj și control pentru producție de film, înregistrări muzicale, post-producție, broadcast și mastering. Tehnologia de control a directivității undei sonore DCW (Directivity Control Waveguide), este concepută pentru a produce imagine audio stereo și răspuns în frecvență neutru. Este compatibil cu tehnologiile Genelec Loudspeaker Manager GLM și Genelec control network, și poate fi folosit împreună cu monitoarele din seria 8200 SAM și subwooferele din seria 7200 SAM, în aceeași rețea. Acest monitor reproduce frecvențe joase prin difuzorul de 15" într-o carcasă cu bass reflex, cu un volum de 110 litri. Utilizează un difuzor de medii de 5" și un tweeter cu dom metalic de 1". Toate difuzoarele sunt ecranate magnetic. Amplificatorul RAM-L este montat pe amortizoare de vibrașii pe spatele carcasei monitorului, și poate fi demontat pentru a fi montat în sistem de rack de 19".
Specificații tehnice:
- Frecvența de Cut-Off
- Joase: < 33 Hz @ -3 dB
- Înalte: > 21 Hz @ -3 dB
- Nivel maxim de presiune sonora (SPL):
- Semnal acustic Sine Wave de ieșire pe durată scurtă: > 121 dB
- Semnal acustic RMS de ieșire pe durată lungă: > 116 dB
- Semnal acustic de ieșire maxim: > 124 dB
- Acuratețea răspunsului în frecvență: ± 2.5 dB (35 Hz la 20 kHz)
- Zgomot: < 10 dB
- Distorsiune armonică:
- < 1% la 50 - 200 Hz
- < 0.5% la > 200 Hz
- Difuzor de joase: 15" (38.5 cm)
- Difuzor de medii: 5" (12.5 cm)
- Tweeter: 1" (2.5 cm) metal dome+DCW
- Putere de amplificare difuzor de joase: 500 W
- Putere de amplificare difuzor de medii: 250 W
- Putere de amplificare tweeter: 200 W
- Distorsiune armonică totală (THD): < 0.01%
- Raport semnal zgomot: > 115 dB
- Alimentare: 100 - 240 VAC, 50/60 Hz
- Consum de putere:
- Standby: < 0.5 W
- Output maxim: 750 W
- Procesare de semnal
- Semnal analogic:
- 1 x intrare XLR mama, balansat 10 kOhmi
- Semnal maxim de intrare: +25 dB
- Sensibilitate de intrare: -6 dB la 100 dB SPL la 3.3' (1 m)
- Selectare gain de intrare: 0, +6, +12, +18 dB
- Semnal digital:
- 1 x intrare XLR AES/EBU mama, 110 Ohmi
- 1 x ieșire XLR AES/EBU, 110 ohmi
- Intrare semnal audio digital:
- Lungime Word: 16 - 24 biti
- Rata de semplare: 32 - 192 kHz
- Sensibilitatea de intrare: -30 dBFS la 100 dB SPL la 3.3' (1 m)
- Selectare gain de intrare: 0, +6, +12, +18 dB
- Controlere de rețea:
- TIP: Proprietary GLM network
- Conectori: 2 RJ45, cabluri CAT5
- Frecvența de crossover:
- Bass/Medii: 420 Hz
- Medii/Înalte: 3 kHz
- Software:
- GLM Software pentru ajustarea răspunsului în frecvență:
- Filtre NOtch: 4 LF și 2 HF
- Filtre Shelving: 2 LF și 2 HF
- Calibrare: Genelec GLM AutoCal
- Dimensiuni:
- Carcasa monitorului: 8100 x 4800 x 4200 mm
- Amplificator (în configurație rack-mount): 132 x 483 x 252 mm
- Greutate cu amplificatorul incorporat: 57 kg
- Greutate fără amplificator: 51 kg
