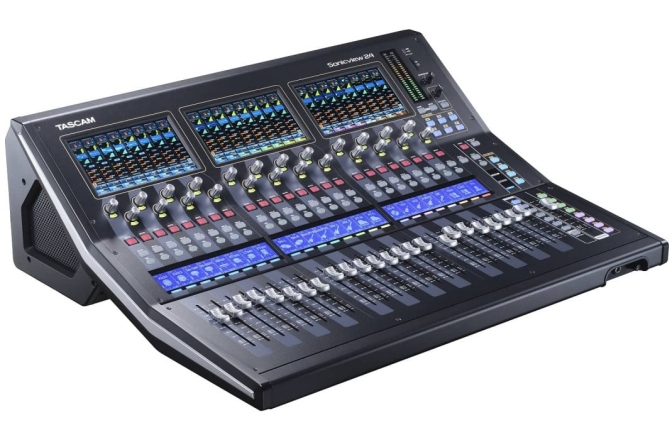

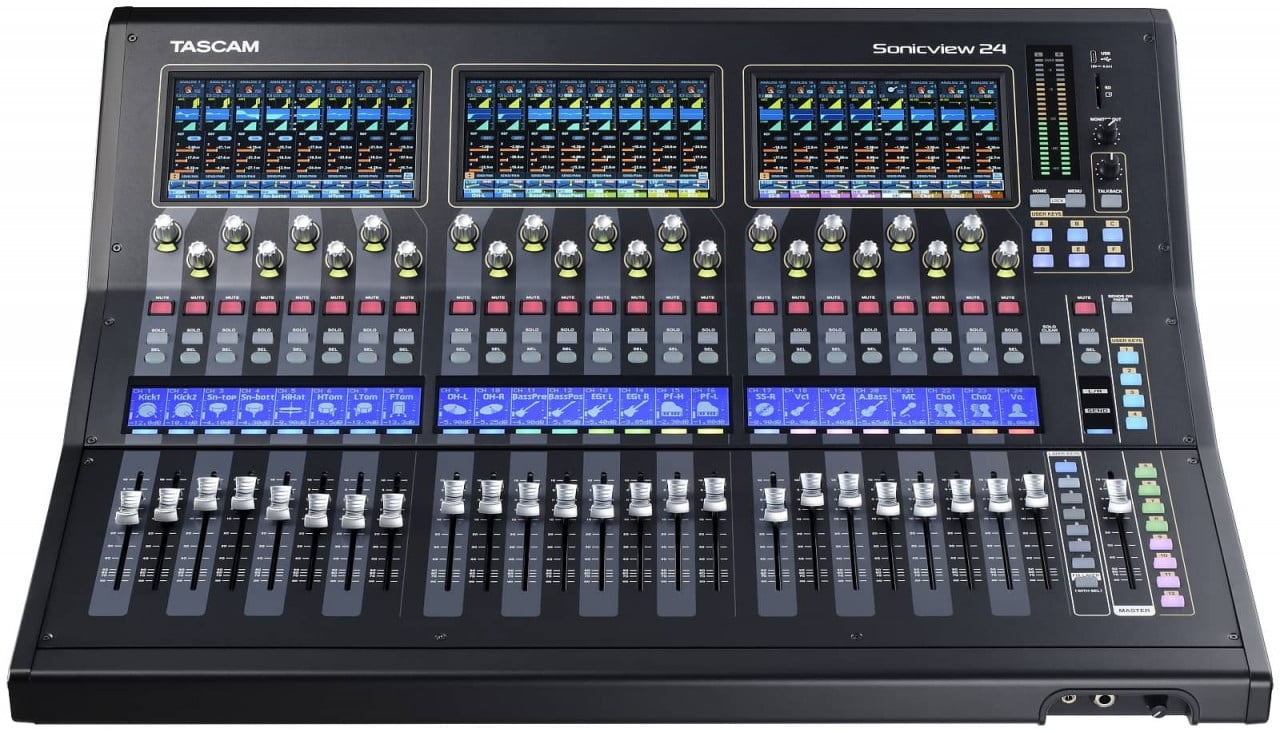

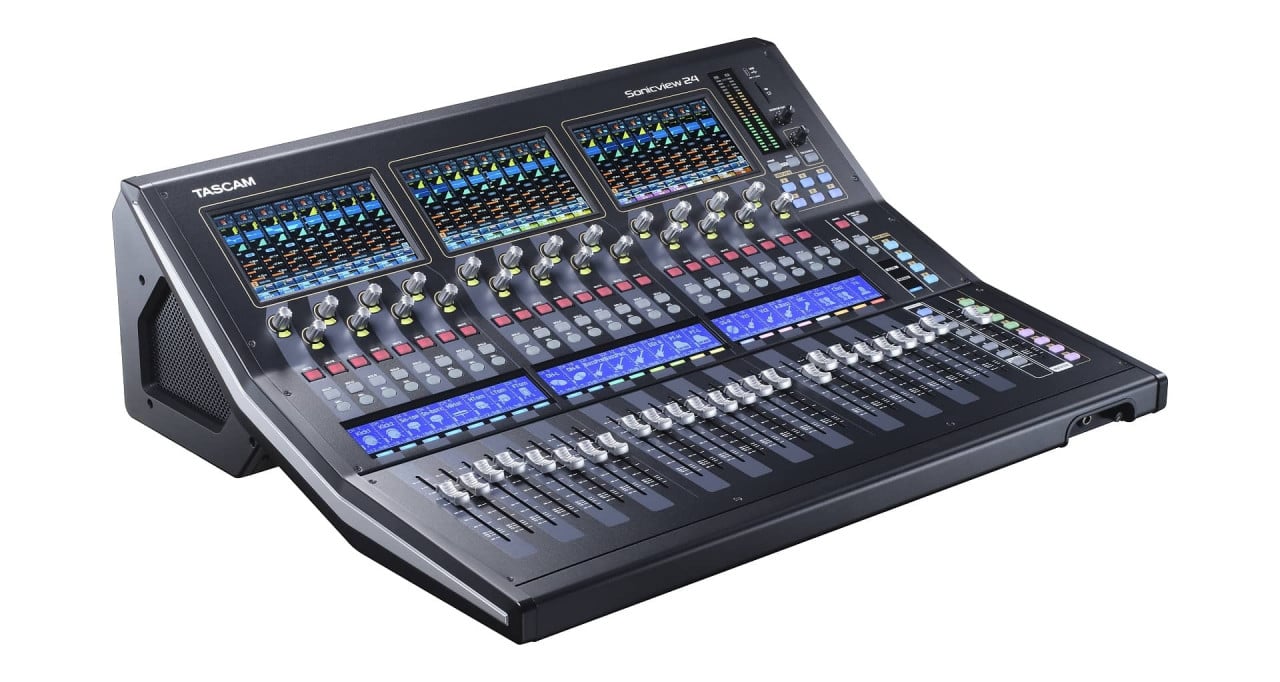

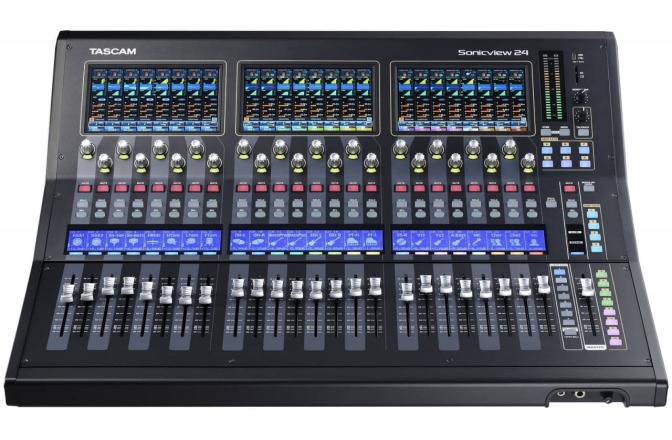

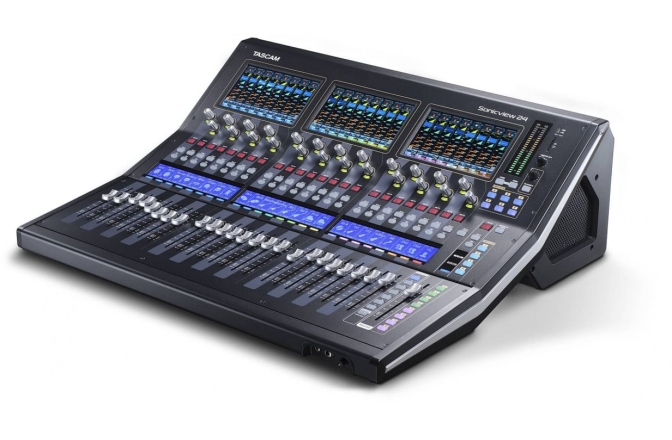

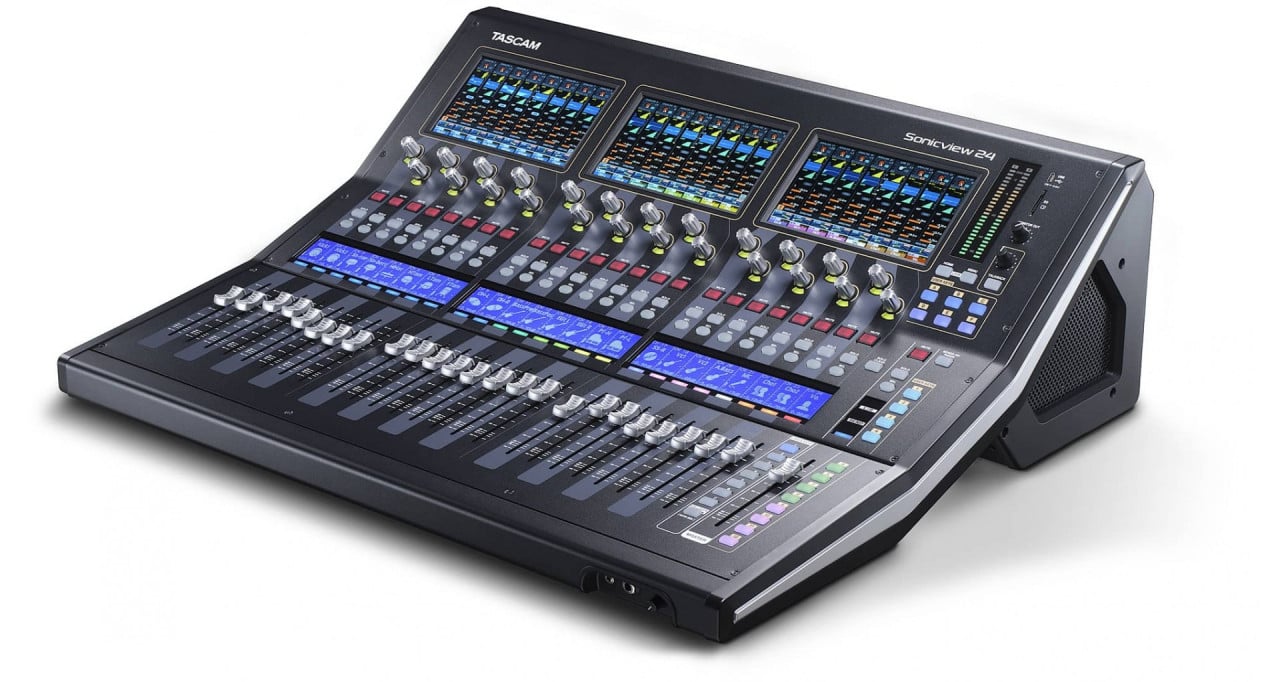

Sonicview 24 este un mixer digital ce dispune de 3 ecrane touch-screen, preamplificator de microfon pe 24 canale, interfata audio Dante 44 in / 24 bus, USB si capacitate optionala de inregistrare multitrack.
- Interfata Tascam VIEW (Visual Interactive Ergonomic Workflow) ce permite operarea intuitiva cu trei moduri de vizualizare diferite
- Afisaje multiple prin intermediul celor trei ecrane touch-screen color de 7 inchi
- 44 de canale de intrare (40 mono, 2 stereo)
- 22 de magistrale de iesire flexibile plus magistrala principala L/R cu EQ grafic pe 31 de benzi
- 54-bit float-point FPGA mixing engine, frecventa de esantionare de 96 kHz
- Latenta ultra-scazuta: 2× Fs (20,8 μs) in mixing engine, 0,51 ms analog-analog
- Conversie A/D si D/A pe 32 de biti/96 kHz
- Preamplificatoare de microfon Tascam HDIA (High-Definition Instrumentation Architecture).
- Interfata Dante incorporata (64 intrari/iesiri); accepta redundanta, AES67, DDM si SMPTE 2110
- Interfata audio USB pe 32 de biti/96 kHz (32 de intrari/iesiri)
- 24 intrari microfon/linie (pana la +32 dBu), 16 iesiri de linie XLR cu rutare flexibila
- Patru procesoare cu efecte multiple
- Software-ul Tascam Sonicview Control pentru Windows, macOS si iPadOS permite controlul remote si editarea off-line
- Doua sloturi de expansiune Tascam
- Recorder SDXC cu 32 de track-uri, MADI, AES/EBU si carduri I/O analogice disponibile pentru al doilea slot
- Faderele pot fi indepartate si inlocuite individual, panoul superior poate fi dezasamblat fara a deconecta cablurile pentru o intretinere usoara
- Faderele pot fi indepartate si inlocuite individual, panoul superior poate fi dezasamblat fara a deconecta cablurile pentru o intretinere usoara
- 18 butoane de utilizator presonalizabile, opt grupuri DCA
- 24 +1 fadere motorizate de 100 mm
- 24 encodere cu LED-uri colorate
- 24 afisaje LC cu LED-uri color pentru numele canalului, nivelul de intrare si contorul castigului (gain)
- Inregistrare/redare interna cu 2 track-uri cu card SD sau unitate flash USB

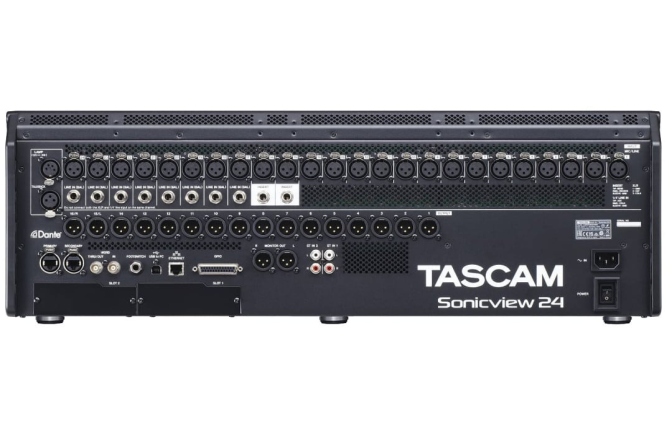

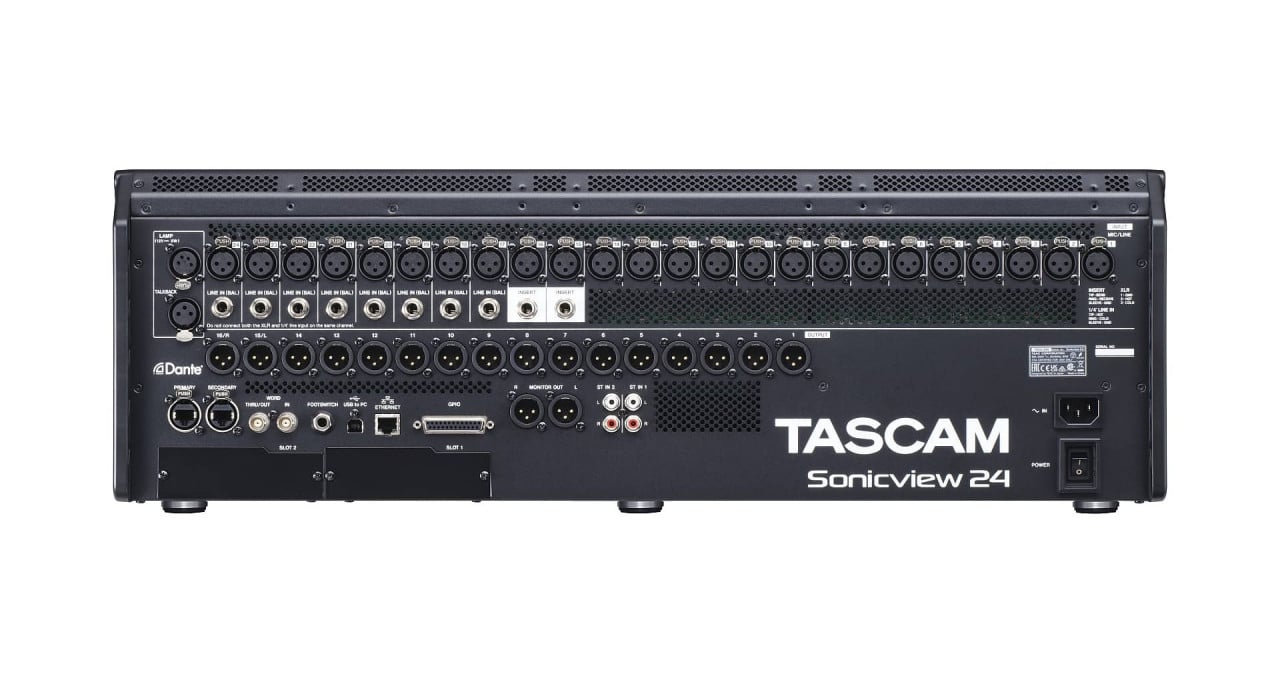

- 8 intrari de linie TRS, 2 perechi de intrari stereo RCA, intrare talkback XLR
- Iesiri monitor XLR
- Iesiri pentru casti standard (6,3 mm) si mini (3,5 mm)
- Wordclock In, Out/Thru
- 1000BASE-T gigabit Ethernet
- GPIO 8-in/8-out pe conector DB25
- Conector pentru footswitch TRS
- Conector pentru lampa XLR 4-31
Specificatii tehnice:
Intrari: 52 (40 mono, 2 stereo, 4 stereo effect returns)
Busses: 32
Efecte built-in: 4
Surse de intrare selectabile
La 96 kHz: 160 maxim
La 48 kHz: 256 maxim
Microfon/Linie (XLR): 24
Linie (RCA): 4 (2 × stereo)
Dante: 32 (96 kHz), 64 (48 kHz)
Carduri de expansiune: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
USB audio: 32
Player incorporat: 2 (1 × stereo)
Oscilator: 1
Talkback: 1
Selectable output targets
La 96 kHz: 148 maxim
La 48 kHz: 244 maxim
Linie (XLR): 16
Dante: 32 (96 kHz), 64 (48 kHz)
Carduri de expansiune: 2 × 32 (96 kHz), 2 × 64 (48 kHz)
USB audio: 32
Iesire monitor (analogica): 2 (1 × stereo)
Recorder incorporat: 2 (1 × stereo)
Inserturi
Puncte de inserare analogice: 2 (intrari micro/linie 7–8)
Procesare digitala a semnalului
Mixing engine: 54 de biti in virgula mobila, 96 kHz
Convertoare A/D: 32 de biti, 96 kHz
Convertoare D/A: 24 de biti, 96 kHz
Rata de esantionare I/O digitala: 96 kHz, 48 kHz
Intrari si iesiri audio analogice
Intrari micro/linie (balansate, MIC/LINE): XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Nivel maxim de intrare
+12 dBu (TRIM la minim, Pad dezactivat)
+32 dBu (TRIM la minim, Pad activat)
Nivel minim de intrare
–62 dBu (TRIM la maxim, Pad oprit)
–42 dBu (TRIM la maximum, Pad activat)
Impedanta de intrare: ≥5 kΩ
Intrari de linie: (LINE IN (BAL)): 6.3-mm standard TRS, (Tip: HOT, Ring: COLD, Sleeve: GND)
Nivel maxim de intrare
+12 dBu (TRIM la minim, Pad dezactivat)
+32 dBu (TRIM la minim, Pad activat)
Nivel minim de intrare
–62 dBu (TRIM la maxim, Pad oprit)
–42 dBu (TRIM la maximum, Pad activat)
Impedanta de intrare: ≥5 kΩ
Inserts (INSERT): 6.3-mm standard TRS (Tip: HOT, Ring: COLD, Sleeve: GND)
Nivel maxim de intrare (Return): +18 dBu
Nivel de intrare nominal (Return): -2 dBu
Impedanta de intrare (return): ≥5 kΩ
Nivel maxim de iesire (Send): +18 dBu
Nivel nominal de iesire (Send): -2 dBu
Impedanta de iesire (Send): ≤100 Ω
Intrare Talkback (TALKBACK): XLR-3-31 (1: GND, 2: HOT, 3: RECE)
Nivel maxim de intrare: +10 dBu
Nivel minim de intrare: -65 dBu
Gama de reglare a castigului (gain): 0-55 dB
Impedanta de intrare: ≥5 kΩ
Phantom power: +48 V
Intrari Stereo (ST IN 1-2 L/R): RCA
Nivel maxim de intrare: +6 dBV (1.995 Vrms)
Nivel nominal de intrare: –10 dBV (0.316 Vrms)
Headroom: 16 dB
Impedanta de intrare: ≥10 kΩ
Iesiri de linie (OUTPUT 1–16): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Nivel maxim de iesire (selectabil)
+15 dBu (Ref(D): –9 dBFS, Ref(A): +6 dBu)
+18 dBu (Ref(D): –14 dBFS, Ref(A): +4 dBu)
+20 dBu (Ref(D): –16 dBFS, Ref(A): +4 dBu)
+18 dBu (Ref(D): –18 dBFS, Ref(A): 0 dBu)
+20 dBu (Ref(D): –20 dBFS, Ref(A): 0 dBu)
+22 dBu (Ref(D): –18 dBFS, Ref(A): +4 dBu)
+24 dBu (Ref(D): –20 dBFS, Ref(A): +4 dBu)
Nivel nominal de iesire (selectabil)
+6 dBu (Ref(D): –9 dBFS)
+4 dBu (Ref(D): –14 dBFS, –16 dBFS)
+4 dBu sau 0 dBu (Ref(D): –18 dBFS, –20 dBFS)
Impedanta de iesire: ≤100 Ω
Iesiri monitor (MONITOR OUT L/R): XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Nivel maxim de iesire: +24 dBu
Nivel nominal de iesire: +4 dBu
Impedanta de iesire: ≤100 Ω
Iesiri pentru casti (PHONES): Jack stereo standard de 6,3 mm, Jack 3,5 mm
Putere maxima de iesire: 100 mW + 100 mW (32 Ω)
Intrari si iesiri audio digitale
USB audio: USB tip B
Intrare (USB catre Sonicview): 32 de canale
Iesire (Sonicview la USB): 32 de canale
Rate de esantionare: 48 kHz, 96 kHz
Bit depth: 32bit
Dante PRIMARY/SECONDARY: Compatibil etherCON Cat5e
Numarul de canale audio: 64 de canale (48 kHz), 32 de canale (96 kHz)
Moduri acceptate: Redundant mode, Switched mode
Standard compatibil: Gigabit Ethernet (1000BASE-T, IEEE 802.3ab)
Cabluri recomandate: Cat5e STP sau mai bun
Control I/OGPIO: 25-pin D-sub (8-in/8-out, mama, inch-standard)
Input circuit: Pull-up (5 V)
Circuit de iesire
Impedanta de iesire: 10 Ω
Rezistenta la tensiune: 20 V
Curent maxim de iesire: 35 mA
Curent maxim de alimentare (+5 V) 50m A
Conexiune FOOTSWITCH Jack TS standard de 6,3 mm
Conector de retea (ETHERNET): RJ45
Standarde compatibile: 100BASE-TX, 1000BASE-T
Protocol: TCP/IP
Wordclock (WORD IN): BNC
Nivel de intrare: 0,5–5 Vpp
Impedanta de intrare: 75 Ω ±10%
Frecventa de intrare: 48 kHz, 96 kHz
Abaterea de frecventa admisa: ±100 ppm
Iesire Wordclock (WORD THRU/OUT): BNC
Nivel de iesire: Nivel TTL, 5 V
Frecventa de iesire: 48 kHz, 96 kHz
USB port: 4-pin USB Type-C
Standard: USB 2.0 High Speed (480 Mbit/s)
Alimentare Bus: 5 V, 0.5 A
Clase: HID, mass storage
Port USB (panoul din spate): USB Type-B
Standard: USB 2.0 High Speed (480 Mbit/s)
Putere de iesire pentru lampa (LAMP): XLR 4-pini mama (pin 4: +12V, pin 3: GND)
Tensiunea de alimentare: DC 0–12 V (luminozitate reglabila)
Putere maxima de iesire: 5 W
Performante audio:
EIN (equivalent input noise) amplificator de microfon: ≤–128 dBu
Raspuns in frecventa
20 Hz – 20 kHz: +0 dB, –0.5 dB (48 kHz, JEITA)
20 Hz – 40 kHz: +0 dB, –1.0 dB (96 kHz, JEITA)
Interval dinamic:
≥108 dB (Mic/Line input to Line output, PAD off, TRIM min., Ref(D) –20 dBFS, internal word clock, JEITA)
≥110 dB (Mic/Line input to Dante output, PAD off, TRIM min., internal word clock, JEITA)
≥112 dB (Dante input to Line output, PAD off, TRIM min., internal word clock, JEITA)
Distorsiune:
≤0.002 % (Mic/Line input to Line output, +4 dBu input signal, PAD off, TRIM min., JEITA)
≤0.002 % (Mic/Line input to Dante output, +4 dBu input signal, PAD off, TRIM min., JEITA)
≤0.002 % (Dante input to Line output, 0 dBFS input signal, JEITA)
Crosstalk: ≥–100 dB (Mic/Line input to Line output, 1 kHz sine wave, JEITA)
Alimentare si alte specificatii
Afisaje principale: 3 ecrane touch-screen color de 7 inchi (17,8 cm), 800 × 480 px
Alimentare: AC 100–240 V, 50/60 Hz
Consumul de energie: 85 W
Dimensiuni totale (latime × inaltime × adancime): 691 mm × 228 mm × 554 mm
Greutate: 18 kg
Interval de temperatura de functionare: 0–40 °C
