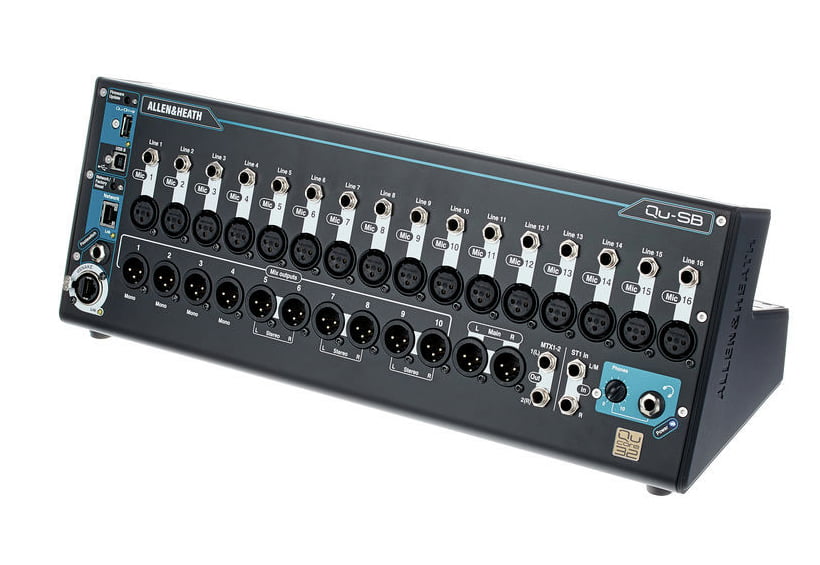

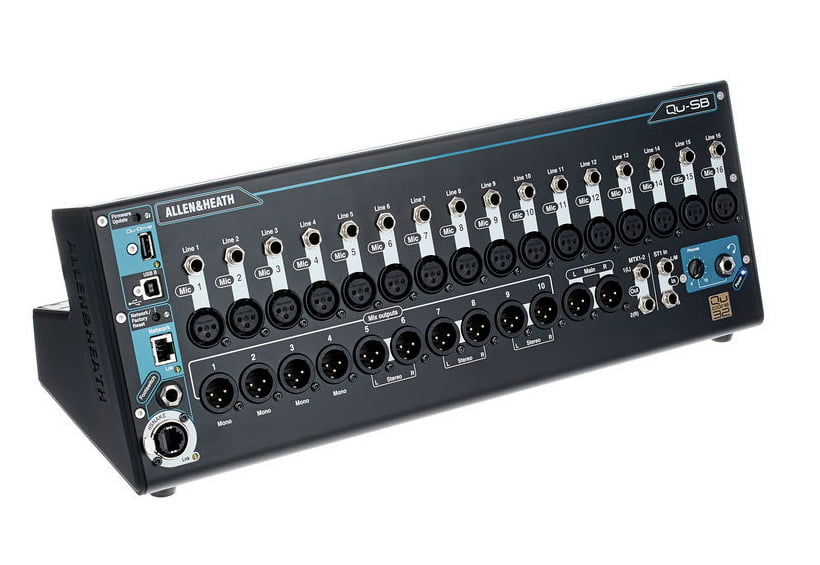

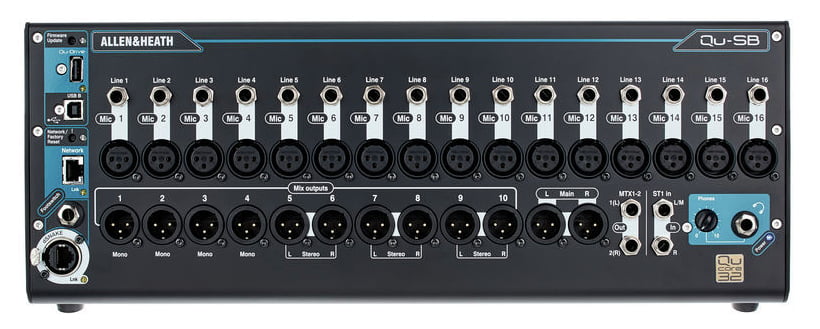

Allen&Heath QU-SB - mixer digital portabil cu 18 intrări și 14 ieșiri, montabil în sistem rack, ce poate fi utilizat ca și interfață audio de înregistrare USB 32x32. Beneficiază de 16 preamplificatoare de microfon AnalogiQ, un procesor 5-core ARM, și o mare varietate de efecte și procesare integrate, incluzând un EQ parametric pe 4 benzi, compressoare, delay și reverb. Mixerul este compatibil cu sistemul de monitorizare personală ME Personal Mixing System și sistemul de conectare digitală dSNAKE, ce oferă până la 38 de intrări. Este conceput să opereze cu aplicația Qu-Pad ce permite prin intermediul unui iPad să aveți mobilitate și să mixați din orice punct al încăperii atunci când sunteți conectat la o rețea wireless.
Caracteristici generale:
16 intrări mono (TRS + XLR) 1 intrare stereo (TRS) 12 ieșiri (LR, Mono Mix 1-4, Stereo Mix 1-3) 1 ieșire Stereo Matrix (TRS) Qu-32 Core incorporat ((32 canale mono + 3 intrări stereo) Până la 11 mixuri de monitorizare (4 mono + 7 stereo) 4 procesoare FX 4 canale de send/return FX 4 grupe mute 4 grupe DCA Preamplificatoare de microfon AnaLOGIQ Librărie iLive FX Posibilitate de extindere la 38 de intrări prin dSNAKE Remote Audio Port Mic mixer automat Interfață audio 32x32 Înregistrare/redare directă multitrack Qu-Drive pe USB Compatibilitate cu sistemul de monitorizare ME Personal Mixing System Aplicație Qu-Pad iPad Aplicație de monitorizare personală Qu-You pe smartphone iPhone/Android Toate intrările beneficiază de trim, polarity, HPF, gate, insert/ducker, 4-band PEQ, compressor și delay Toate ieșirile de mix beneficiază de insert, 1/3 octave GEQ, 4-band PEQ, compressor și delay Generator de semnal incorporat Indicator RTA cu Peak Band Montabil în sistem de rack 19” prin intermediul monturilor adiționale Specificații tehnice:
Intrări de linie/microfon: Conectori XLR și jack 1/4" TRS balansate Sensibilitate de intrare: -60 la +5 dBu / -50 to +15 dBu (XLR / TRS) Gain analogic: -5 la +60 dB, în pași de 1 dB Nivel maxim de intrare: +19 / +29 dBu Impedanța de intrare: >5 kOhmi (XLR), >10 kOhmi (TRS) THD+N, unitate gain 0 dB: 0.0005%, -89 dBu (20 Hz la 20 kHz, direct out la 0 dBu, 1 kHz) THD+N, Mid Gain +30 dB: 0.001%, -83 dBu (20 Hz la 20 kHz, direct out la 0 dBu, 1 kHz) Intrări de linie stereo: Conector ST1: jack 1/4" (6.3 mm) TRS balansat, normalizat la jumătate Sensibilitate de intrare (ST1): +4 /0 dBu, nominal Trim: ±24 dB Nivel maxim de intrare (ST1): +22 /+18 dBu Impedanța de intrare: >7 kOhmi Ieșiri de linie: Mix 1 la 10 & LR Out: XLR balansat Impedanța de ieșire: Ieșire nominală: +4 dBu = 0 dB meter reading Nivel maxim de ieșire: +22 dBu Zgomot rezidual de ieșire: -90 dBu (în mod mute, 20 Hz la 20 kHz) Ieșiri stereo: MTX 1-2: jack 1/4" (6.3 mm) TRS balansat Sursa (ieșire Alt /ieșire 2 Trk): Patchable/LR post fade Impedanța de ieșire: Ieșire nominală: +4 dBu = 0 dB indicat pe meter Semnal maxim de ieșire: +22 dBu Zgomot rezidual de ieșire: -90 dBu (în mod mute, 20 Hz la 20 kHz) Intrări dSNAKE: sursă remote pentru CH1-32, ST1, ST2, ST3 Ieșiri dSNAKE: Cu posibilitate de patch pentru Mix 1-10, LR, Grp 1-8, MTX 1-4 Compatibil cu AudioRacks AR2412, AR84, AB168 Sistem: Gama dinamică: 112 dB Răspuns în frecvență: 20 Hz la 20 kHz (+0/-0.5 dB) Headroom: +18 dB Nivel de operare intern: 0 dB Aliniament dBFS: +18 dBu = 0 dBFS (+22 dBu la ieșire XLR) Calibrare meter: 0 dB meter = -18 dBFS (+4 dBu la ieșire XLR) Indicatori: Indicare meter peak: -3 dBFS (+19 dBu la ieșire XLR), sensibilitate multi-point Indicator semnal meter: -48 dBFS (-26 dBu la ieșire XLR) Tip meter: răspuns rapid (peak) Rata de sampling: 48 kHz ±100 PPM Convertoare: 24-bit Delta-Sigma Latență: 1.2 ms (intrare XLR la ieșire XLR) 0.7 ms (intrare XLR la ieșire AES) Temperatura de operare: 0 la 35°C Amplificare: 100-240 VAC, 50/60 Hz, 150 W maxim USB Audio: Qu-Drive: USB A Ddispozitiv: utilizați un hard drive USB (nu un stick USB) Înregistrare stereo: 2-canale, WAV, 48 kHz, 24-bit, cu posibilitate de patch Redare stereo: 2-canale, WAV, 44.1 sau 48 kHz, 16- sau 24-bit, la ST1 Înregistrare multitrack: 18-canale, WAV, 48 kHz, 24-bit, cu posibilitate de patch Redare multitrack: 18-canale, WAV, 48 kHz, 24-bit Streaming USB Audio: USB B, conform core audio Send (upstream): 32-canale, WAV, 48 kHz, 24-bit Return (downstream): 32-canale, WAV, 48 kHz, 24-bit Controale: Grupe: Grupe mute: 4 Grupe DCA: 4 Rețea: TCP/IP Ethernet pentru comenzi MIDI și aplicație iPad Procesare de intrare: Surse: Canalele 1 la 32: Local, dSNAKE, sau USB ST1, ST2: Local, dSNAKE, sau USB ST3: Local, dSNAKE, sau USB Stereo Sursă USB globală: Qu-Drive sau streaming USB B Stereo Linking: Stereo Linking: Odd/even în perechi de intrări Linking de parametrii: EQ, dynamics, insert, delay, assignments, sends Opțiuni de link: Preamp, polarity, sidechains, fader, mute, pan Polaritate: HPF: 12 dB/octavă, 20 Hz la 20 kHz Insert: atribuiți FX1-4 la canalele de intrare Delay: pînă la 85 ms Gate: Self-key sidechain Threshold: -72 la +18 dBu Depth: 0 to 60 dB Attack: 50 μs la 300 ms Hold: 10 ms la 5 s Release: 10 ms la 1s Egalizare: Pe 4-benzi complet parametric, 20 Hz la 20 kHz, +/-15 dB Banda 1: shelving LF selectabil (Baxandall), bell Banda 2 și 3: Bell Banda 4: shelving HF selectabil (Baxandall), bell Lățime Bell: Q neconstant, variabil, 1.5 la 1/9 octavă Compressor: Self-key sidechain Threshold: -46 la 18 dBu Ratio: 1:1 la infinit Attack: 300 μs la 300 ms Release: 100 ms la 2 s Knee: Soft sau Hard Tipuri: Peak manual, RMS manual, SlowOpto, PunchBag Procesare mix: Ieșire USB: Canal Direct Out la USB: Follow fader, follow mute (opțiuni globale) Selectare sursă (global): Post-preamp, pre-EQ, post-EQ, post-delay Insert: atribuire FX în canalele de Mix Delay: până la 170 ms Egalizare: EQ grafic: 1/3 octavă constant, 28 benzi de la 31 Hz la 16 kHz, +/-12 dB EQ parametric: 4-benzi complet parametric, 20 Hz la 20 kHz, +/- 15 dB Banda 1: shelving LF selectabil (Baxandall), bell Banda 2 & 3: Bell Banda 4: Selectable HF shelving (Baxandall), bell Lățime Bell: Q neconstant, variabil, 1.5 la 1/9 octavă Compressor: Self-key sidechain Threshold: -46 la 18 dBu Ratio: 1:1 la infinit Attack: 300 μs la 300 ms Release: 100 ms la 2 s Knee: Soft sau Hard Tipuri: Peak manual, RMS manual, SlowOpto, PunchBag Efecte: FX interne: 4x procesoare RackFX, Send>Return sau Inserted Tipuri: Reverb, delay, gate reverb, ADT, chorus, symphonic chorus, phaser, flanger 4x return-uri dedicate pentru stereo FX: Fader, pan, mute, routing to Mix/LR, PEQ pe 4 benzi Unelte audio: PAFL: PFL sau stereo in-place AFL 0 la -24 dB trim delay de 85 ms Talkback: Atribuibil către orice mix 12 dB/octavă HPF Generator de semnal: Atribuibil către orice mix Sine, white, pink, zgomot bandpass General: Dimensiuni (WxDxH): Montat în pupitru: 435.5 x 174.5 x 161.0 mm Montat în rack: 483.0 x 135.4 x 177.0 mm, 4U Greutate: 5.8 kg
