LD Systems Zone 624

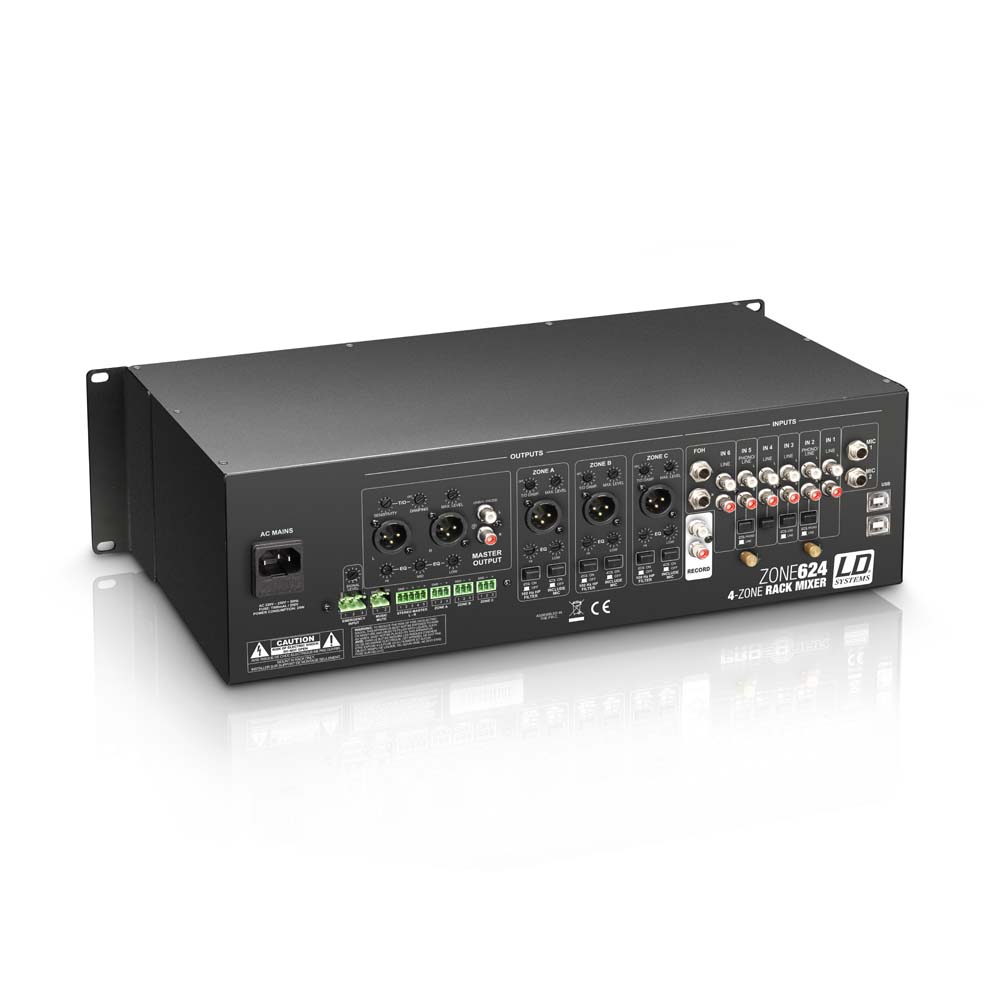

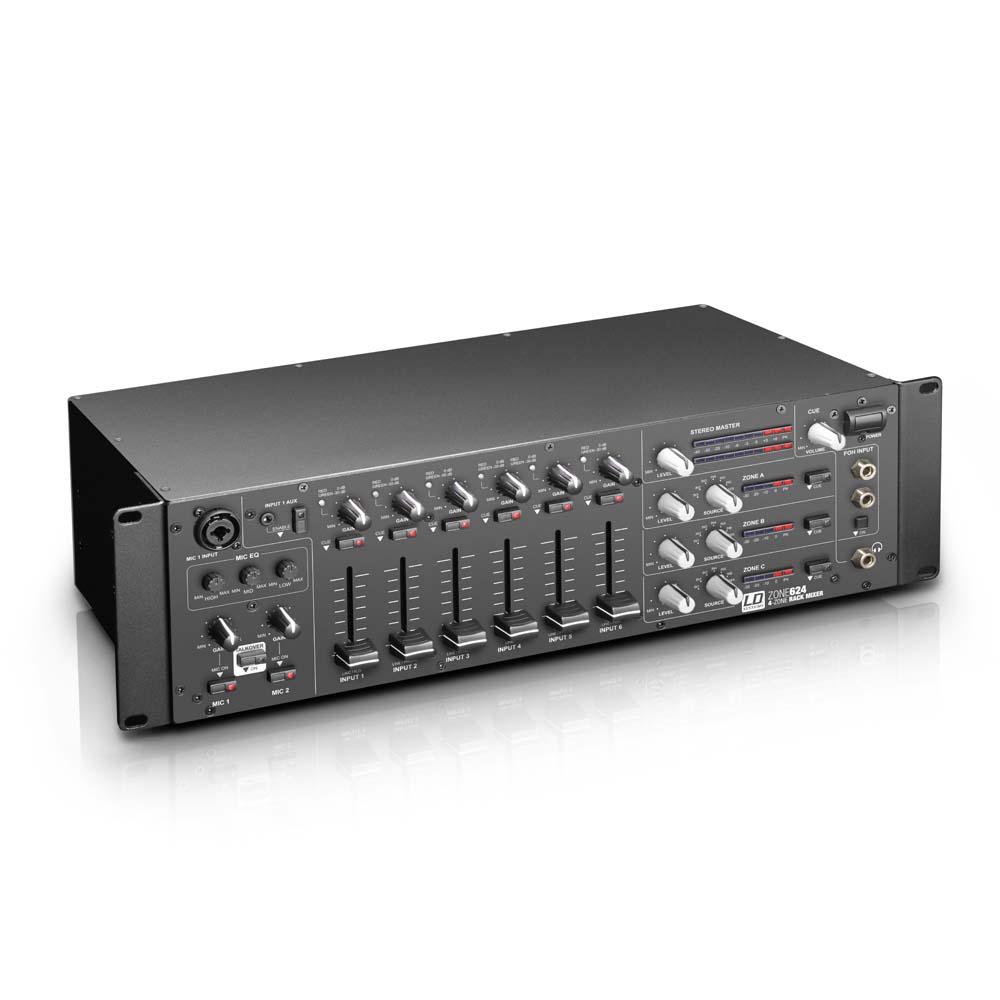

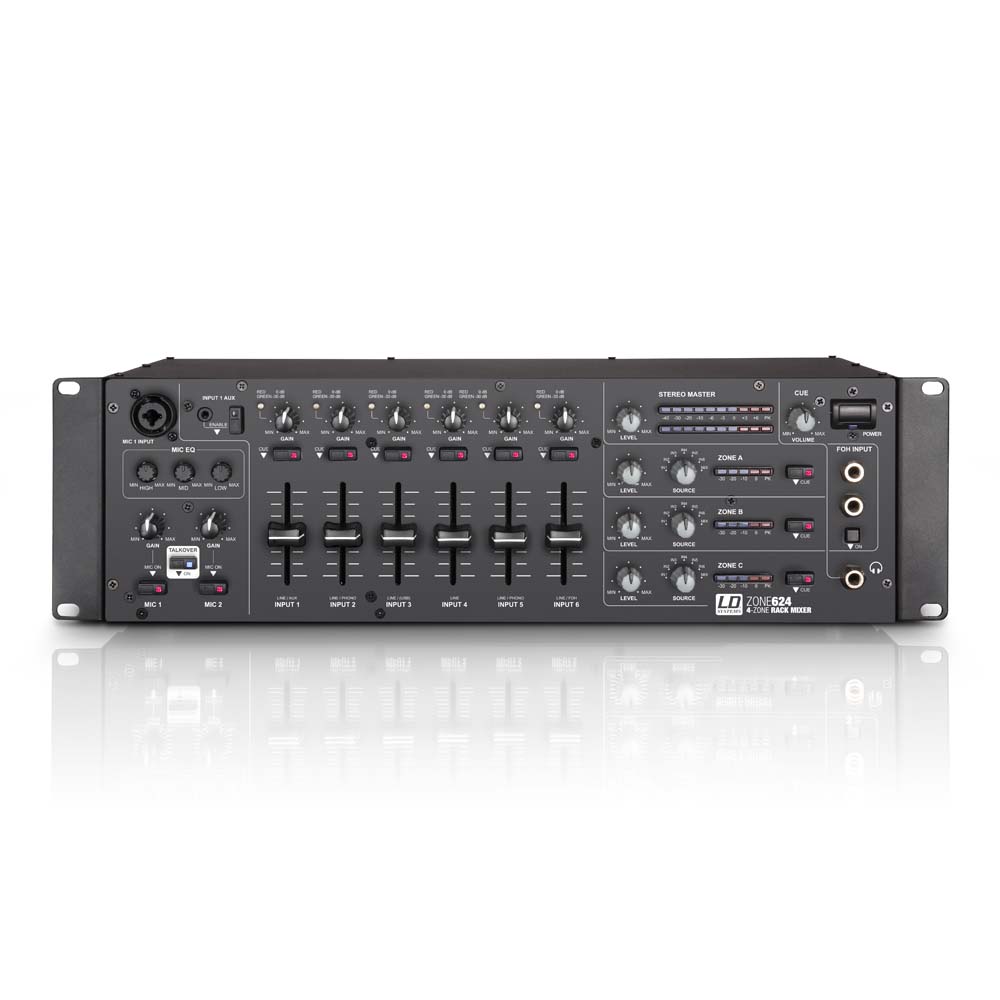

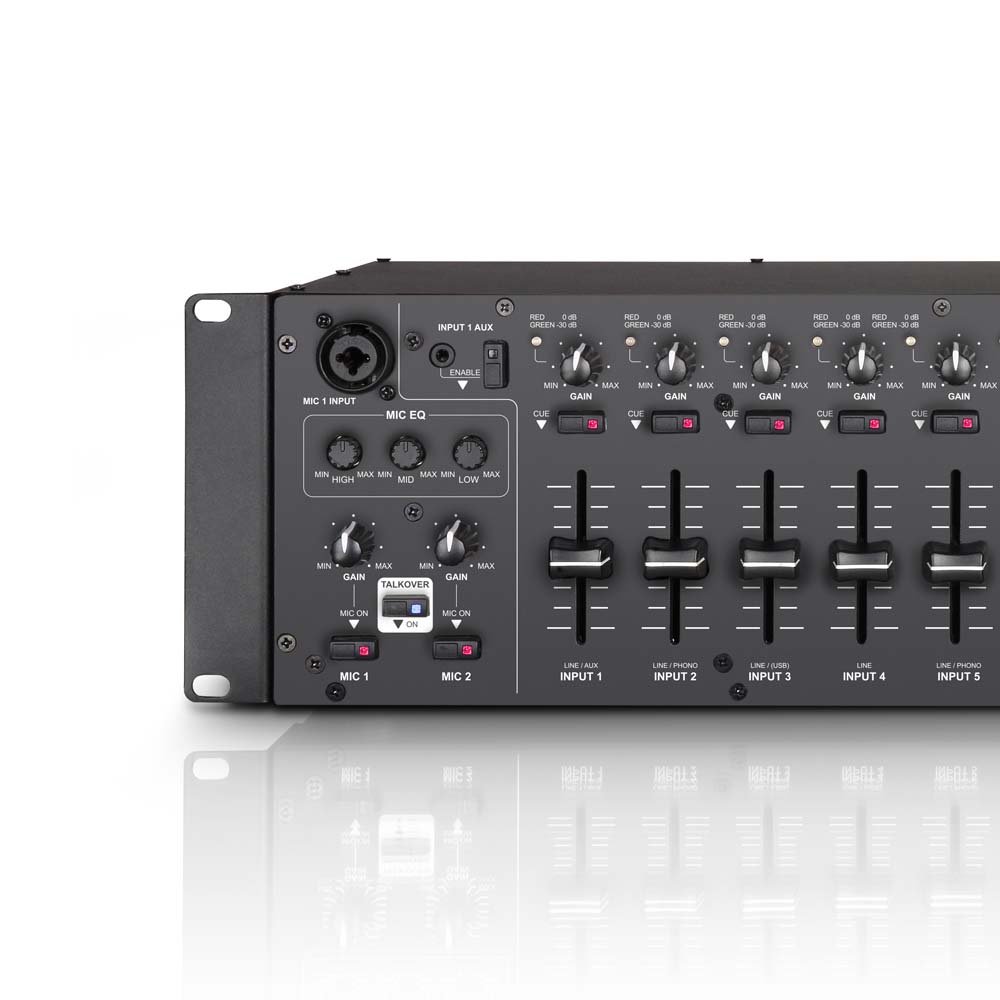

LD Systems Zone 624 - mixer cu 4 zone în construcție ce ocupă 3 unități rack 1U. Are 6 intrări de linie și două canale de microfon, ce pot fi atribuite unei ieșiri de zonă sau master. Deține o intrare pentru un sistem extern de anunțare de urgență cu control pe volum propriu, și o conexiune pentru un switch de mute controlat la distanță. Este ideal pentru controlulinstalațiilor PA de sunet pentru restaurante, cluburi, hoteluri, centre de fitness, prezentări și DJ. Cele două canale de microfon balansate sunt echipate cu controale pentru Gain, volum Talkover, alimentare phantom power 12V și EQ pe 3 benzi.

Atenuarea talkover poate fi setată individual pentru toate zonele de ieșire, de pe spatele unității.
Cele 6 canale de intrare stereo, sunt echipate cu control pentru gain, indicatori LED pentru vârf de semnal, fadere de 45 mm, butoane de cue și conectori de tip RCA, și intrare balansata TRS și FOH pentru canalul 6. De asemenea are și o intrare selectabilă auxiliară cu conector mini jack de 3.5 mm, și un port USB, ce poate fi folosit ca intrare/ieșire pentru înregistrare, și care transformă mixerul în interfață audio externă.

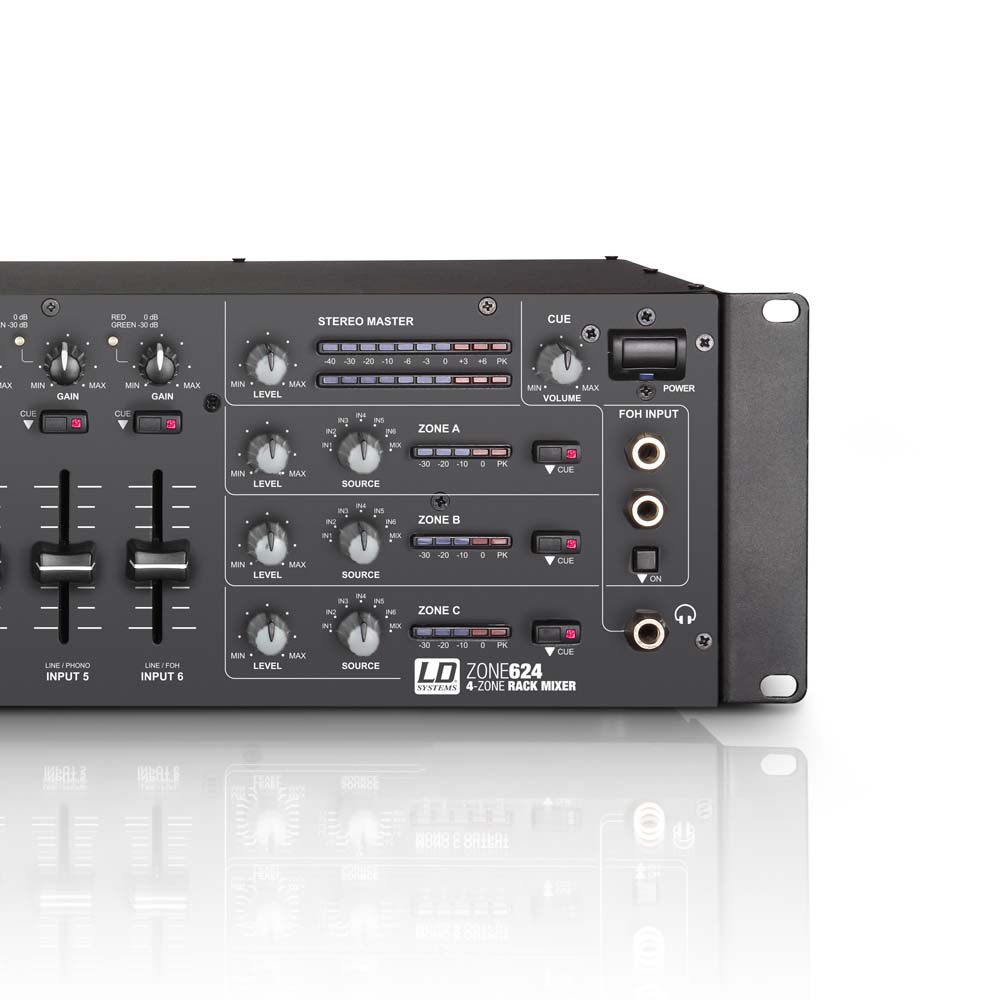

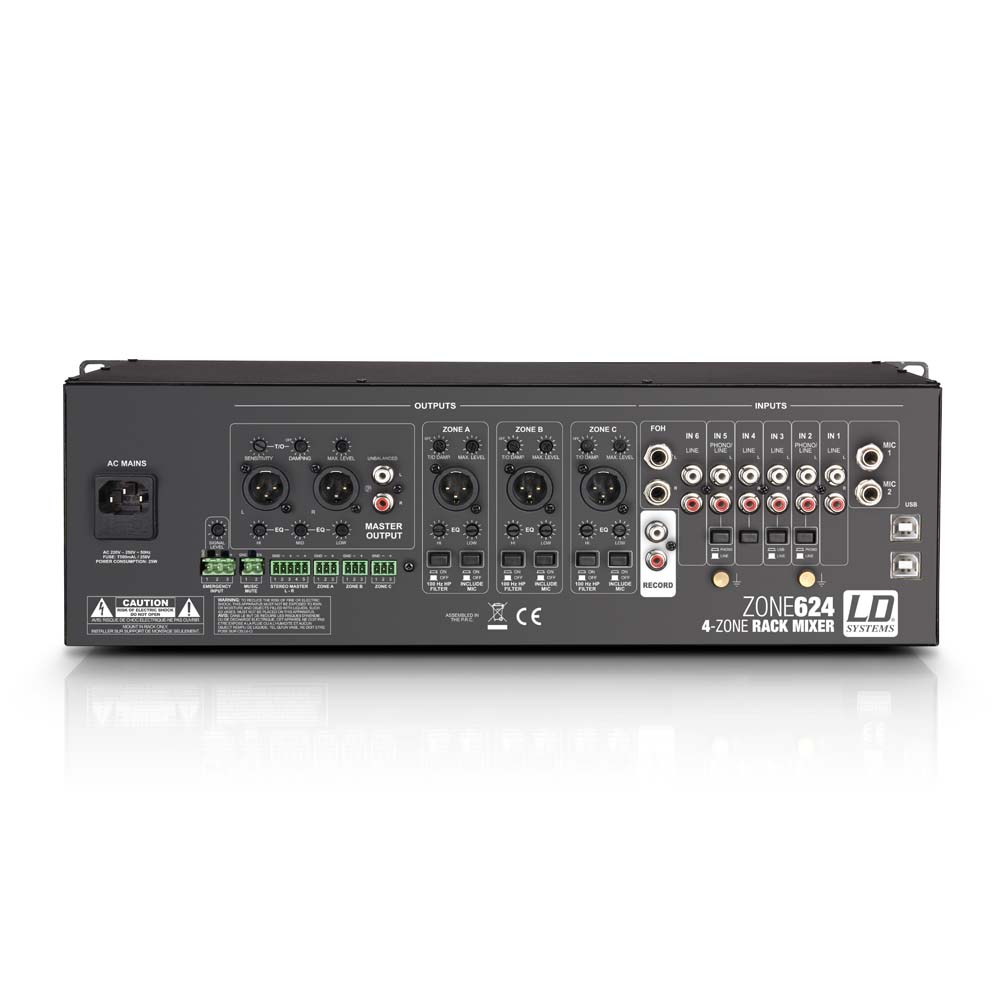

Ieșirile secțiunii master sunt balansate electronic, și folosesc conectori de tip XLR și block. Zona stereo, are de asemeni conectori RCA nebalansat. Nivelul maxim de ieșire, poate fi setat individual pentru fiecare zonă. Cele 3 ieșiri mono, au EQ pe 2 benzi, filtru trece sus selectabil de 100 Hz, și un MIC mute swith cu indicator de nivel. Ieșirea stereo este echipată cu EQ pe 3 benzi, control pentru sensibilitatea talkover, și două indicatoare LED chain level. Mai mult, oferă o ieșire de înregistrare, și o ieșire căști cu PFL controlabil.

• Număr de zone: 4 (Master, Zone A-C)
• Tip: stereo
• Înălțime de instalare: 3U
• Număr total de canale de intrare: 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line
• Răspuns în frecvență: 20 - 40000Hz
• Canale de microfon: 2 (cu alimentare phantom power 12 V)
• Conectori canale de microfon: 6.3 mm stereo jack (2 x balansat), XLR
• Controale canale de microfon: 1 x EQ Low, 1 x EQ Hi, 2 x gain, 1x EQ Mid, 2x On/Off, 1 x Talkover
• Elemente de display canale microfon: On-LED
• Impedața de intrare canale de microfon: 4kOhmi
• Sensibilitatea de intrare canale de microfon: 4.5mV
• THD canale de microfon: 0.08%
• Canale intrare linie: 6 (Input 1: Aux/Line, Input 2 + 5: Line/Phono, Input 3: USB/Line 4: Line, Input 6: Line/FOH

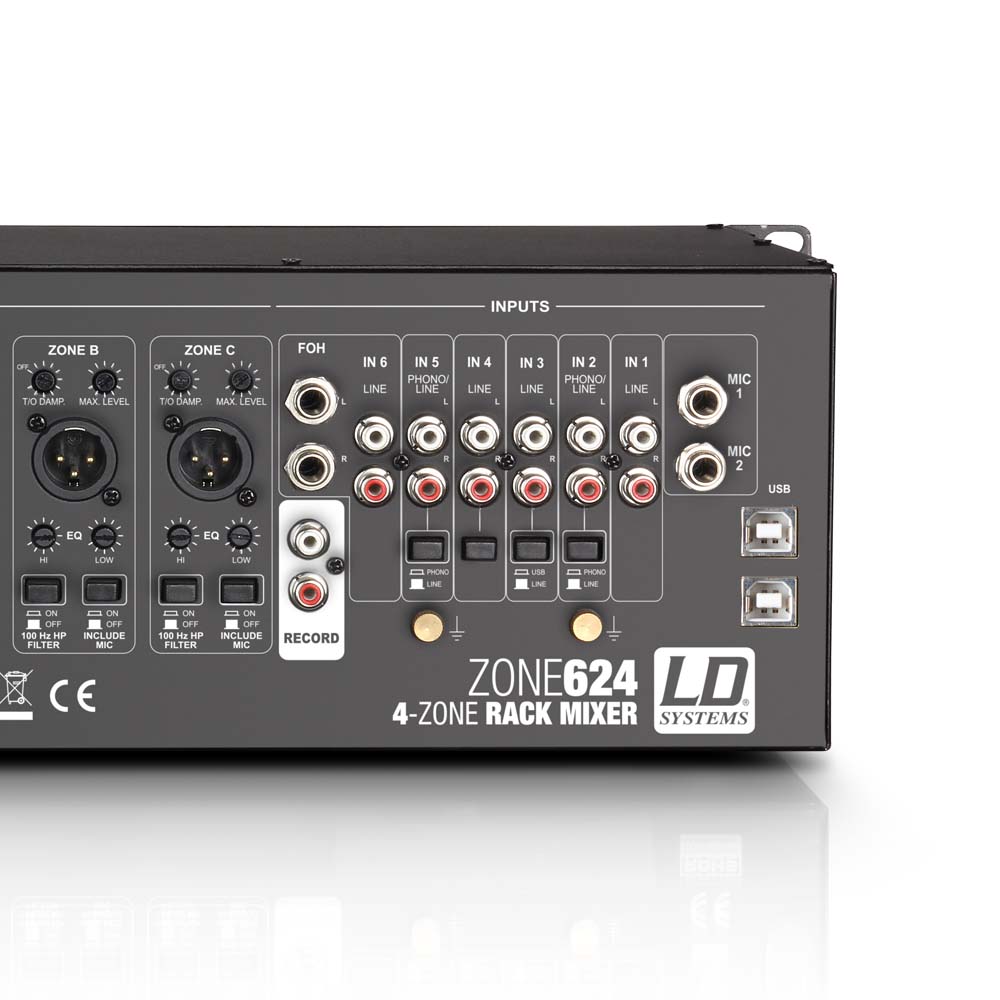

• Conectori canale intrare linie: input 6: 4 x RCA + 2 x 6.3 mm jack, input 3: 2 x RCA + USB, Input 1: 2 x RCA + 3.5 mm stereo jack, input 2, 4 5: 2 x RCA
• Controale canale intrare linie: Gain, level, AUX enable, FOH On, 2x Phono/Line, Cue
• Elemente de display pentru canalele de intrare linie: Signal/0 dB-LED, Cue-LED
• Impedanța de intrare canale linie: (Phono) 50kOhm, 6kOhm
• Sensibilitate de intrare canale linie:2.1V, (Phono) 25mV
• THD canale linie: (Phono) 0.05%, 0.02%
• Sensibilitatea de intrare AUX/Line: 3V
• Ieșiri linie: 5 (Master - Stereo, 3x Zone - Mono, Rec - Stereo)

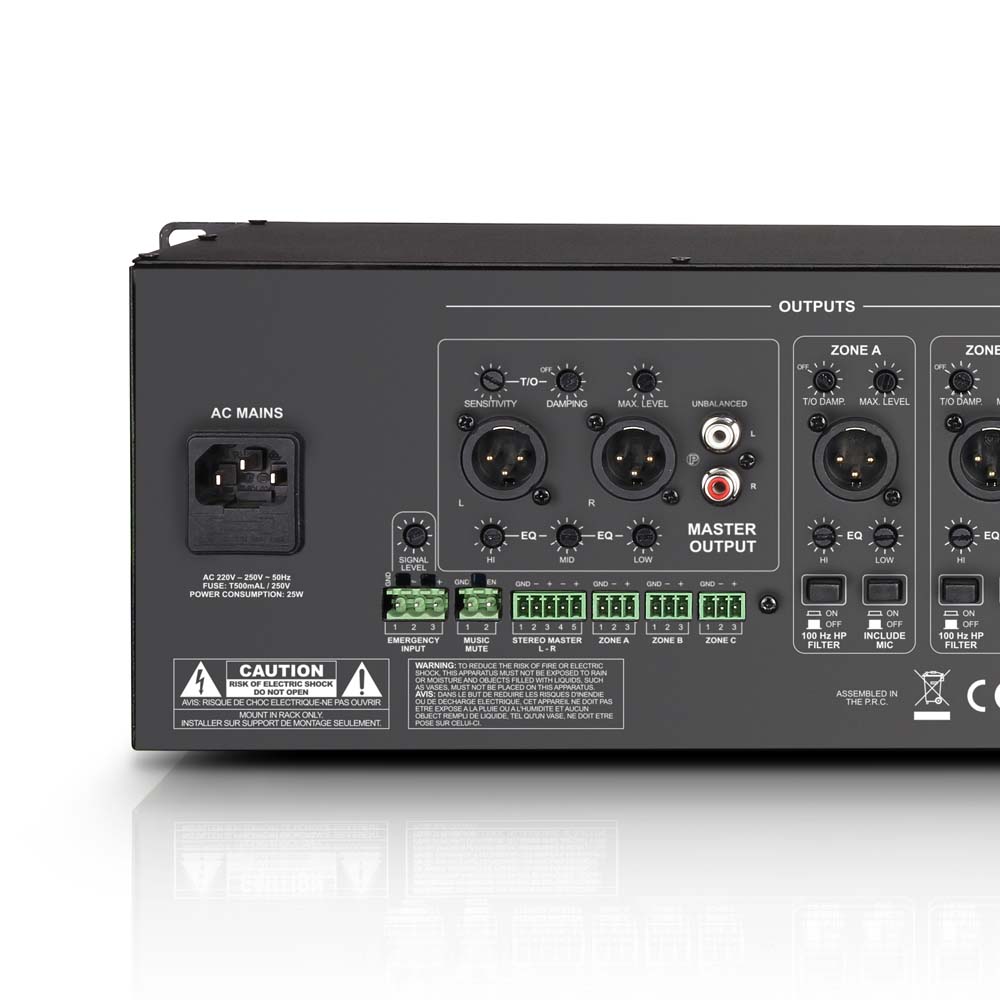

• Conectori de ieșire canal master: 2 x XLR (balansat), RCA (x2), terminal block
• Controale canal master: Max. Level, EQ Low, EQ Mid, T/O Sensitivity, level, EQ Hi, T/O Damping
• Elemente de display canal master: 2 x 10 segment level meter
• Nivele de ieșire semnal canal master: (balansat) 24dBu, (nebalansat) 17dBu
• Conectori ieșire zonă: XLR (balansat), terminal block
• Controale zonă: EQ Hi, Include Mic, 100 Hz High Pass, Cue, level, Max. Level, EQ Low, Source, T/O Damp
• Elemente de display zonă: 5-Segment Level Meter
• Nivele semnal ieșire zonă: 24dBu (balansat/nebalansat)
• Conectori ieșire înregistrare: 2 x RCA
• Ieșire căști: 1
• Conector ieșire căști: 6.3 mm TRS
• Controale ieșire căști: Cue Volume
• Voltaj ieșire căști: (la 32 Ohm) 2.5V
• Intrări adiționale: 2 (intrare de urgență, ieșire Mute)
• Conector intrări adiționale: terminal block
• Control intrări adiționale: Level Emergency Input
• Sensibilitate de intrare urgențe: 5V
• Controale adiționale: power switch
• Elemente adiționale de display: Power-LED
• Voltaj de alimentare: 220 - 250 V AC, 50 Hz
• Conector alimentare: conector IEC
• Consum: 25W
• Siguranță: T 500 mAL / 250 V
• Dimensiuni (H/D/W): 485/132/210 mm
• Greutate: 4.4kg
• Accessorii (incluse): cablu de alimentare, terminal blocks
