RME Ravenna

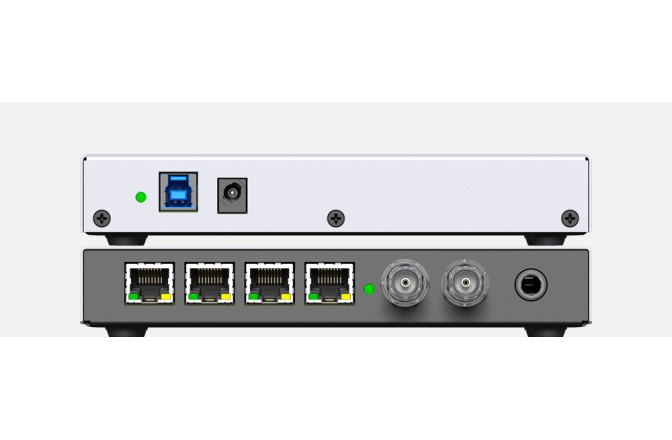

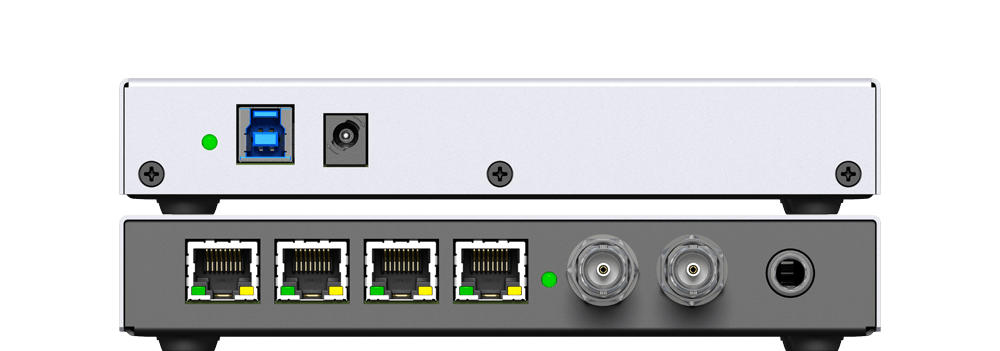

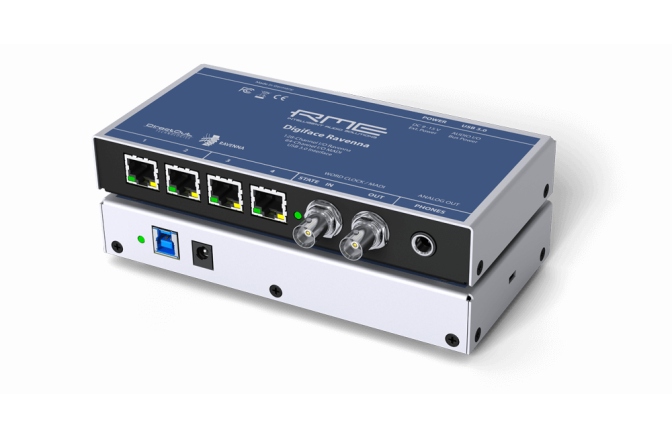

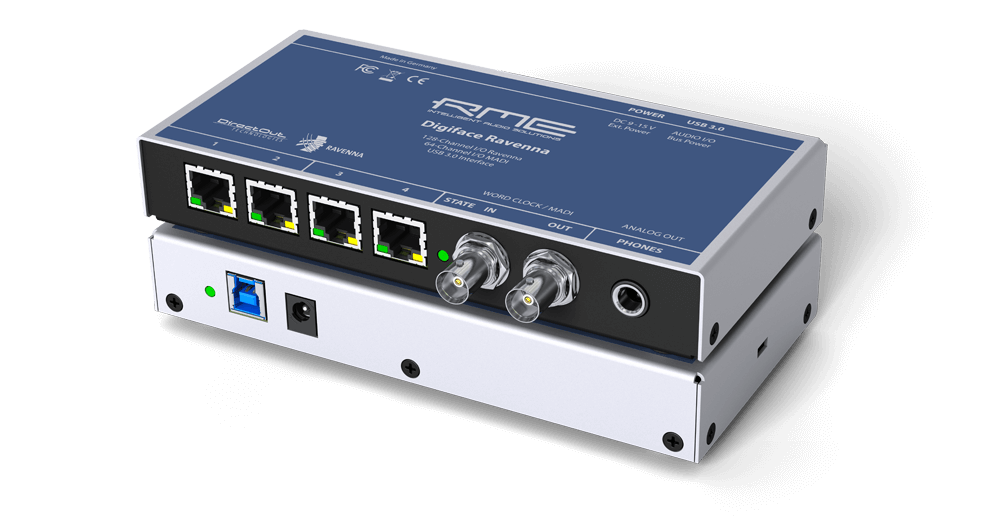

Digiface Ravenna este o interfata audio USB cu 256 de canale, construita pe baza modelului Digiface Dante, echipata cu un modul RAVENNA dezvoltat de DirectOut si dotata cu: USB 3, MADI, TotalMix FX, si optiuni atat pentru utilizarea prin USB, cat si pentru functionare independenta.

Port Ethernet Gigabit

• RJ45
• 100 Mbit/s, 1 Gbit/s
• LED-uri standard ale portului: galben - conectat, verde - transmitere date
• Suporta cabluri drepte si cabluri de tip crossover (Auto MDI-X)
• Controlul unitatii prin retea (TotalMix Remote)

Modul RAVENNA

• Suporta RAVENNA, AES67, ST 2110-30 / -31, ST 2022-7
• Straturi de retea Layer 3
• Moduri: Comutare si Redundanta conform ST 2022-7
• 32 de fluxuri
• 128 de canale la viteza simpla, 64 de canale la viteza dubla, 32 de canale la viteza cvadrupla
• Surse de ceas: PTP, Intern
• Rate de esantionare: 44.1, 48, 88.2, 96, 176.4, 192 kHz, +/-12.5%
• Rutare: Matrice de rutare bazata pe canale
• Configuratie: Interfata grafica de utilizator in browser, control globcon, NMOS IS-04 / IS-05

Intrare MADI

• Coaxial prin BNC, 75 Ohmi, conform AES10-1991
• Stadiu de intrare cu sensibilitate ridicata (< 0.2 Vpp)
• Accepta modul cu 56 de canale si modul cu 64 de canale, plus cadru la 96k
• Standard: pana la 64 de canale, 24 biti, 48 kHz
• S/MUX: pana la 32 de canale, 24 biti, 96 kHz
• S/MUX4: pana la 16 canale, 24 biti, 192 kHz
• Plaja de blocare: 25 kHz – 54 kHz

Iesire MADI

• Coaxial prin BNC, 75 Ohmi, conform AES10-1991
• Tensiune de iesire 400 mVpp
• Lungimea cablului: pana la 50 m
• Genereaza modul cu 56 de canale si modul cu 64 de canale, plus cadru la 96k
• Standard: pana la 64 de canale, 24 biti, 48 kHz
• S/MUX / Cadru la 96k: pana la 32 de canale, 24 biti, 96 kHz
• S/MUX4: pana la 16 canale, 24 biti, 192 kHz

Iesire pentru casti analogice 129/130

• Dinamica (DR): 110 dB RMS, 113 dBA
• Raspuns in frecventa la 44.1 kHz, -0.5 dB: 0 Hz – 20.8 kHz
• Raspuns in frecventa la 96 kHz, -0.5 dB: 0 Hz – 45 kHz
• Raspuns in frecventa la 192 kHz, -1 dB: 0 Hz - 89 kHz
• THD la -1 dBFS: - 96 dB, 0.0016%
• THD+N la -1 dBFS: -95 dB, 0.0017%
• Separare intre canale: > 100 dB
• Iesire: Mufa TRS de 6,3 mm
• Impedanta de iesire: 2 Ohmi
• Nivelul de iesire la 0 dBFS, incarcare de 1 kOhm: +9.5 dBu
• Putere maxima la 0.1% THD: 50 mW

Intrare pentru semnal de clock

• BNC, fara terminare (10 kOhmi)
• Terminare interna comutabila de 75 Ohmi
• Detectare automata a dublei/quadrupele viteze si conversie la viteza simpla
• Iesire pentru semnal de ceas

BNC

• Nivel maxim: 5 Vss
• Nivel cu terminare de 75 Ohmi: 4.0 Vss
• Impedanta interna: 10 Ohmi
• Iesire pentru casti analogice 129/130
• Dinamica (DR): 110 dB RMS neponderat, 113 dBA
• Raspuns in frecventa la 44.1 kHz, -0.5 dB: 0 Hz – 20.8 kHz
• Raspuns in frecventa la 96 kHz, -0.5 dB: 0 Hz – 45 kHz
• Raspuns in frecventa la 192 kHz, -1 dB: 0 Hz - 89 kHz
• THD@-1dBFS:-96dB,0.0016%
• THD+N @ -1 dBFS: -95 dB, 0.0017%
• Separare intre canale: > 100 dB
• Iesire: Mufa TRS de 6,3 mm, neechilibrata
• Impedanta de iesire: 2 Ohmi
• Nivelul de iesire la 0 dBFS, incarcare de 1 kOhm: +9.5 dBu
• Putere maxima @ 0.1% THD: 50 mW

Digital

• Ceasuri: Intern, RAVENNA (PTP), cuvinte, MADI
• Rate de esantionare suportate: 44.1 kHz pana la 192 kHz
