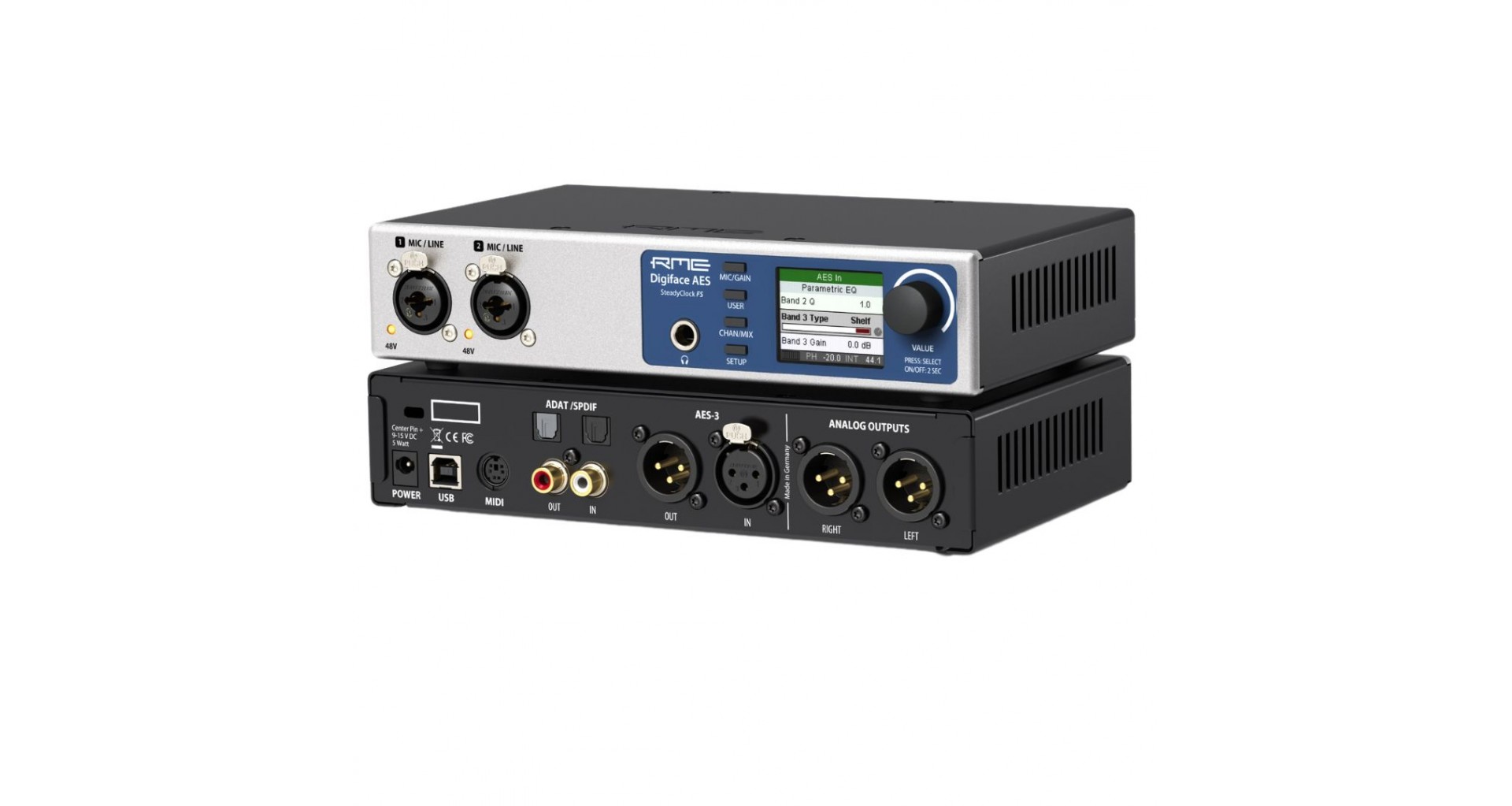

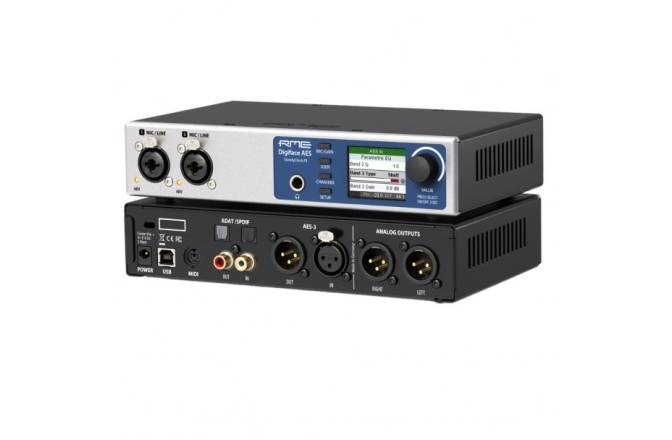

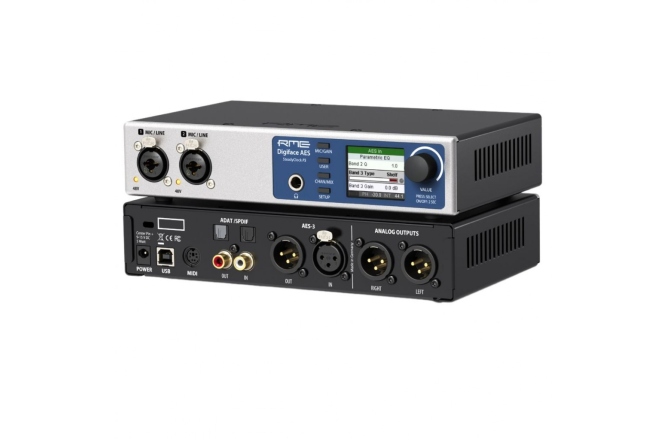

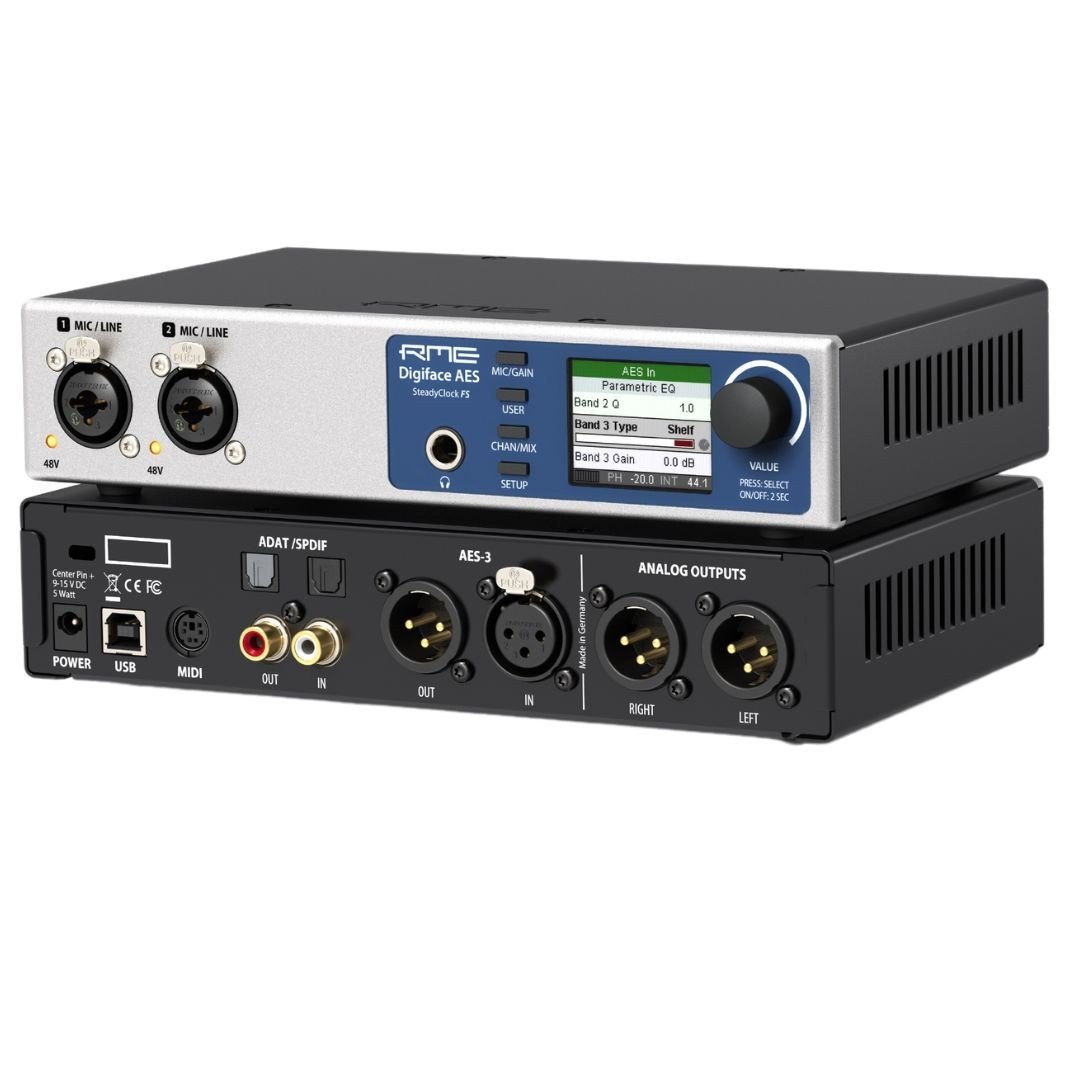

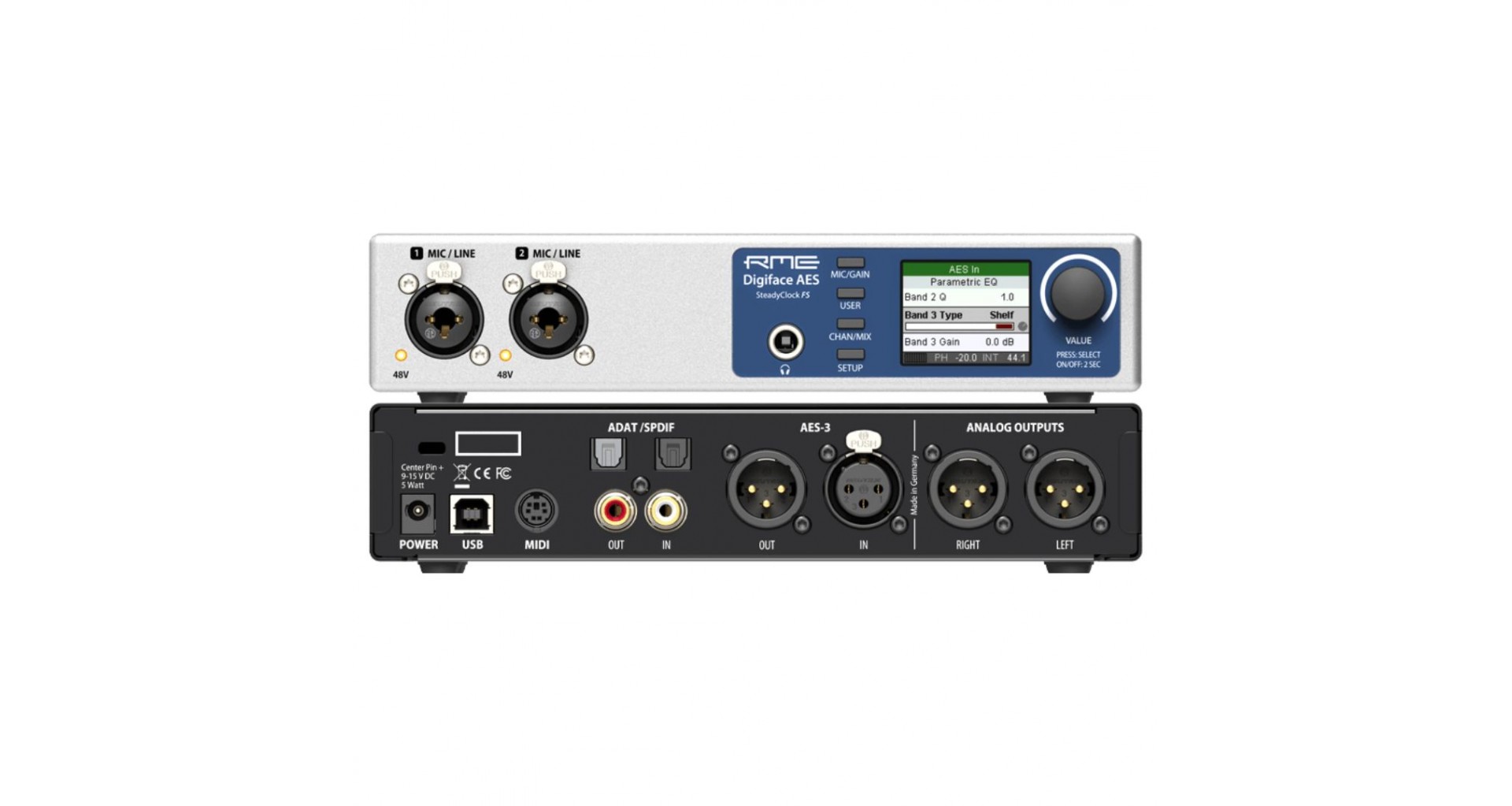

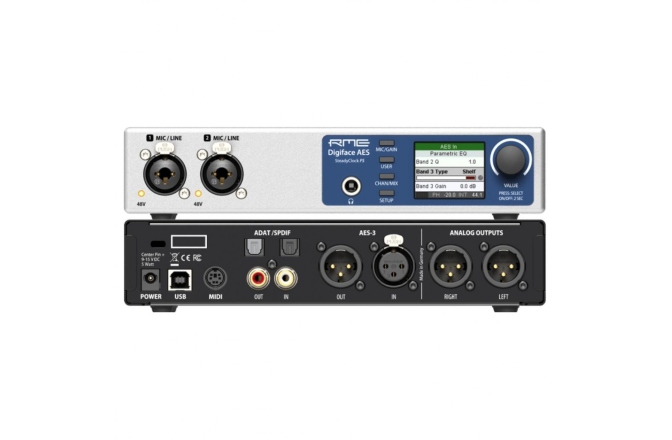

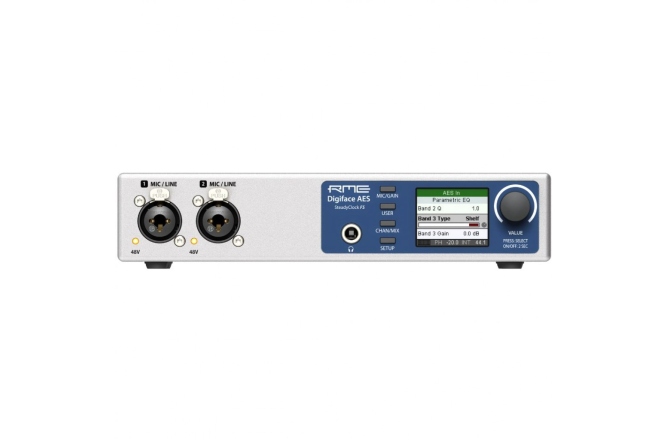

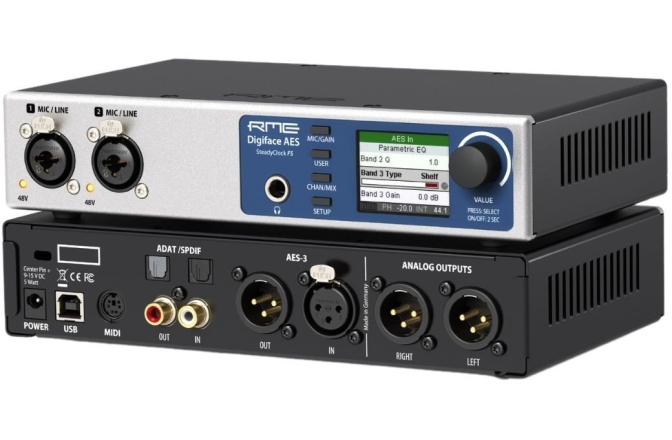

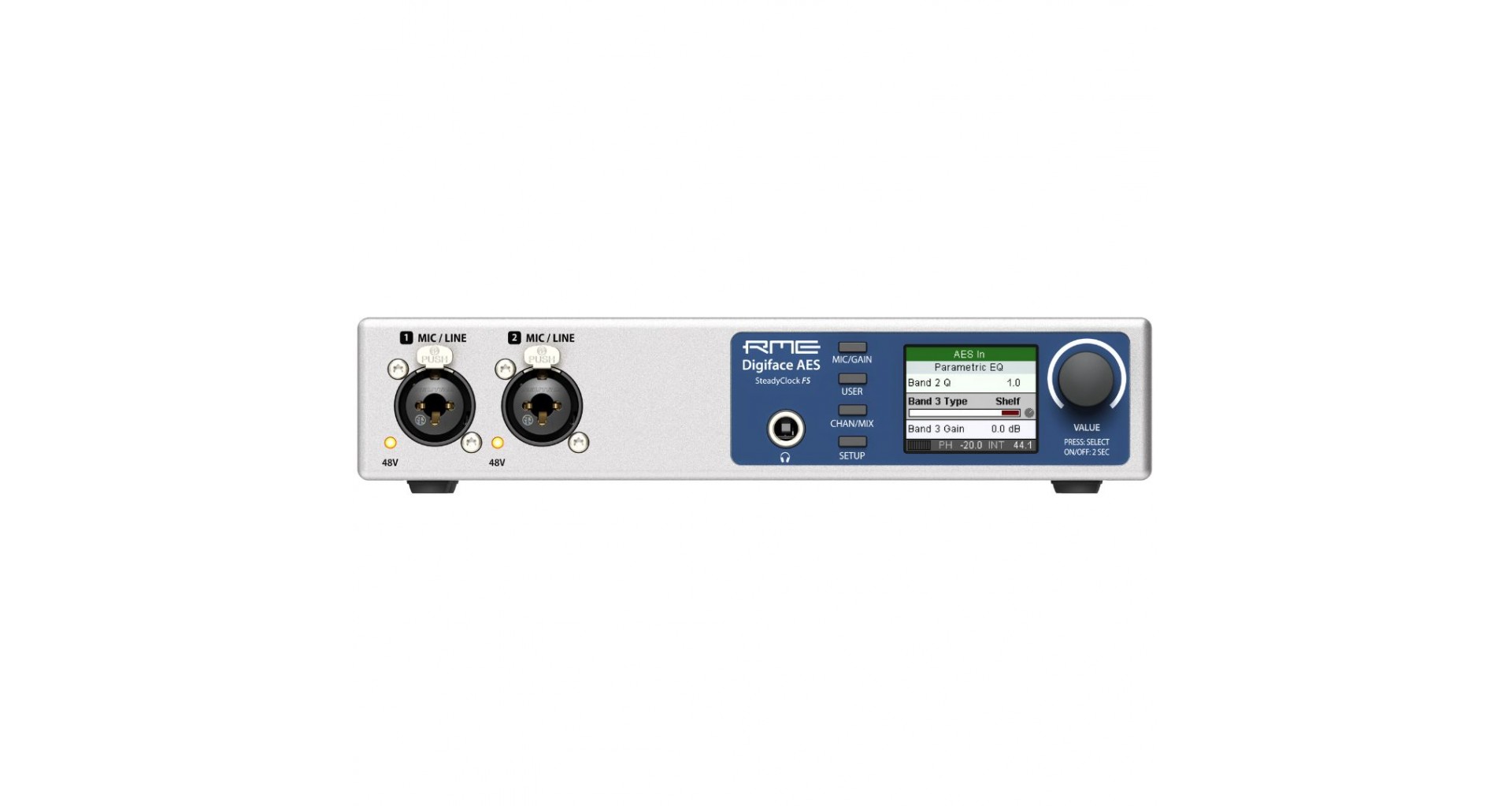

Digiface AES este o interfata USB 2.0 profesionala, alimentata prin bus, care ofera 14 canale de intrare si 16 canale de iesire.
Acesta include 2 canale de intrare universale pentru microfoane/linie si 4 canale de iesire analogica (2 XLR, 1 mufa TRS pentru casti), completand sectiunea sa de I/O digitala.
Cu o gama excelenta de optiuni de conectivitate digitala, tehnologie SteadyClock FS, capacitate de functionare independenta si un egalizator parametric incorporat, Digiface AES este solutia perfecta all-in-one pentru inregistrarea si redarea surselor atat digitale, cat si analogice, oferind, de asemenea, optiuni flexibile pentru redare si monitorizare prin intermediul TotalMix FX.
Microfon/Line In 1-2, XLR:
- Intrare: XLR, balansata electronic
- Impedanta de intrare balansata @ 1 kHz: 2 kOhmi, PAD 5,3 kOhmi
- Impedanta de intrare nebalansata @ 1 kHz: 1 kOhmi, PAD 2,6 kOhmi
- Nivel maxim de intrare, Gain 0 dB: +8 dBu, PAD +19 dBu
- Nivel maxim de intrare, Gain 75 dB: -67 dBu, PAD -56 dBu
- Interval de ajustare a castigului: 75 dB
- EIN: -129 dBu, A-weighted, 60 dB gain, 150 Ohmi, 20 Hz – 20 kHz
- Raport semnal/zgomot (SNR): 113 dB RMS neponderat, 115 dBA
- Raspuns in frecventa @ 44.1 kHz, -0,1 dB: 16 Hz – 20,4 kHz
- Raspuns in frecventa @ 96 kHz, -0,5 dB: 7 Hz – 45,8 kHz
- Raspuns in frecventa @ 192 kHz, -1 dB: 5 Hz – 88 kHz
- Raspuns in frecventa PAD @ 44.1 kHz, -0,1 dB: 5 Hz – 20,4 kHz
- Raspuns in frecventa PAD @ 96 kHz, -0,5 dB: 2,5 Hz – 45,8 kHz
- Raspuns in frecventa PAD @ 192 kHz, -1 dB: 2 Hz – 88 kHz
- THD: < -110 dB, < 0,0003%
- THD+N: < -106 dB, < 0,0005%
- Separare intre canale: > 110 dB
TRS In 1-2:
Ca XLR, dar:
- Intrare: Mufa TRS de 6,3 mm, balansata electronic
- Impedanta de intrare @ 1 kHz: 12 kOhmi balansata , 6 kOhmi nebalansata
- Nivel maxim de intrare, Gain 0 dB: +24 dBu
- Nivel maxim de intrare, Gain 75 dB: -51 dBu
- Raspuns in frecventa @ 44.1 kHz, -0,1 dB: 2 Hz – 20,3 kHz
- Raspuns in frecventa @ 96 kHz, -0,5 dB: 1,5 Hz – 44,3 kHz
- Raspuns in frecventa @ 192 kHz, -1 dB: 1 Hz – 70 kHz
DA, Line Out 1-2:
Iesire: XLR, balansata electronic
- Nivel de iesire comutabil +19 dBu, +13 dBu, +4 dBu
- Dinamica (DR) @ +19 dBu: 120 dB (AES17), 123 dBA
- Dinamica (DR) @ +13 dBu: 114 dB (AES17), 116,5 dBA
- Dinamica (DR) @ +4 dBu: 114 dB (AES17), 116,5 dBA
- Raspuns in frecventa @ 44.1 kHz, -0,5 dB: 0 Hz – 20,7 kHz
- Raspuns in frecventa @ 96 kHz, -0,5 dB: 0 Hz – 45 kHz
- Raspuns in frecventa @ 192 kHz, -1 dB: 0 Hz – 90 kHz
- THD: < -110 dB, < 0,0003%
- THD+N: -110 dB, 0,0003%
- Separare intre canale: > 110 dB
- Impedanta de iesire: 300 Ohmi
DA - Iesire stereo Phones (7-8):
- Iesire: Mufa TRS de 6,3 mm, nebalansata
- Nivel de iesire la 0 dBFS, Ridicat: +13 dBu
- Nivel de iesire la 0 dBFS, Scazut: +7 dBu
- Raport semnal/zgomot (SNR) @ Ridicat: 120 dB (AES17), 122 dBA
- Raport semnal/zgomot (SNR) @ Scazut: 114 dB (AES17), 116,5 dBA
- Impedanta de iesire: 5 Ohmi
- Putere maxima per canal, incarcare de 32 Ohmi, 0,1% THD: 160 mW
- THD+N @ 32 Ohmi La Ultimul: -108 dB, 0,0004%
MIDI
- 1 x MIDI I/O prin cablu de divizare cu 2 x mufa DIN cu 5 pini
- Izolare galvanica prin intrare cu optocuplu
- Mod cu viteza mare: jitter si timp de raspuns, de obicei, sub 1 ms
- FIFO-uri separate de 128 de octeti pentru intrare si iesire
Digital
- Ceasuri: Interne, AES, SPDIF, ADAT
- Suprimare jitter pentru ceasuri externe: > 50 dB (> 1 kHz)
- Influta efectiva a jitter-ului ceasului asupra conversiei AD si DA: aproape zero
- Bitclock PLL digital pentru functionare ADAT variabila fara probleme
- Rate de esantionare acceptate: 28 kHz pana la 200 kHz
Intrari Digitale
AES/EBU:
- 1 x XLR, echilibrata cu transformator, izolata galvanic, conform AES3-1992
- Stadiu de intrare cu sensibilitate ridicata (< 0,3 Vpp)
- Compatibil SPDIF (IEC 60958)
- Accepta formatul Consumator si Profesional
- Plaja de blocare: 27 kHz – 200 kHz
- Suprimare jitter: > 50 dB (> 1 kHz)
SPDIF coaxial:
- 1 x RCA, conform IEC 60958
- Stadiu de intrare cu sensibilitate ridicata (< 0,3 Vpp)
- Accepta formatul Consumator si Profesional
- Plaja de blocare: 27 kHz – 200 kHz
- Suprimare jitter: > 50 dB (> 1 kHz)
ADAT Optical:
- 2 x TOSLINK, format conform specificatiilor Alesis
- Standard: 8 canale, 24 biti, pana la 48 kHz
- Viteza dubla (S/MUX): 4 canale, 24 biti, 96 kHz
- Viteza cvadrupla (S/MUX4): 2 canale, 24 biti, 192 kHz
- Bitclock PLL asigura sincronizarea perfecta chiar si in functionarea ADAT cu viteza variabila
- Plaja de blocare: 31,5 kHz – 50 kHz
- Suprimare jitter: > 50 dB (> 1 kHz)
SRC (Conversie de Esantioane):
- Intrarile AES, SPDIF coaxial sau SPDIF optic selectabile
- 2 canale, de la 32 pana la 192 kHz
- Raport maxim de conversie: 1:7 si 7:1
- THD+N: -139 dB
- Dinamica (DR): 139 dB (AES17), 142 dBA
- Latenta: 109 de esantioane, 2,47 ms @ 44,1 kHz, 1,14 ms @ 96 kHz, 0,57 ms @ 192 kHz

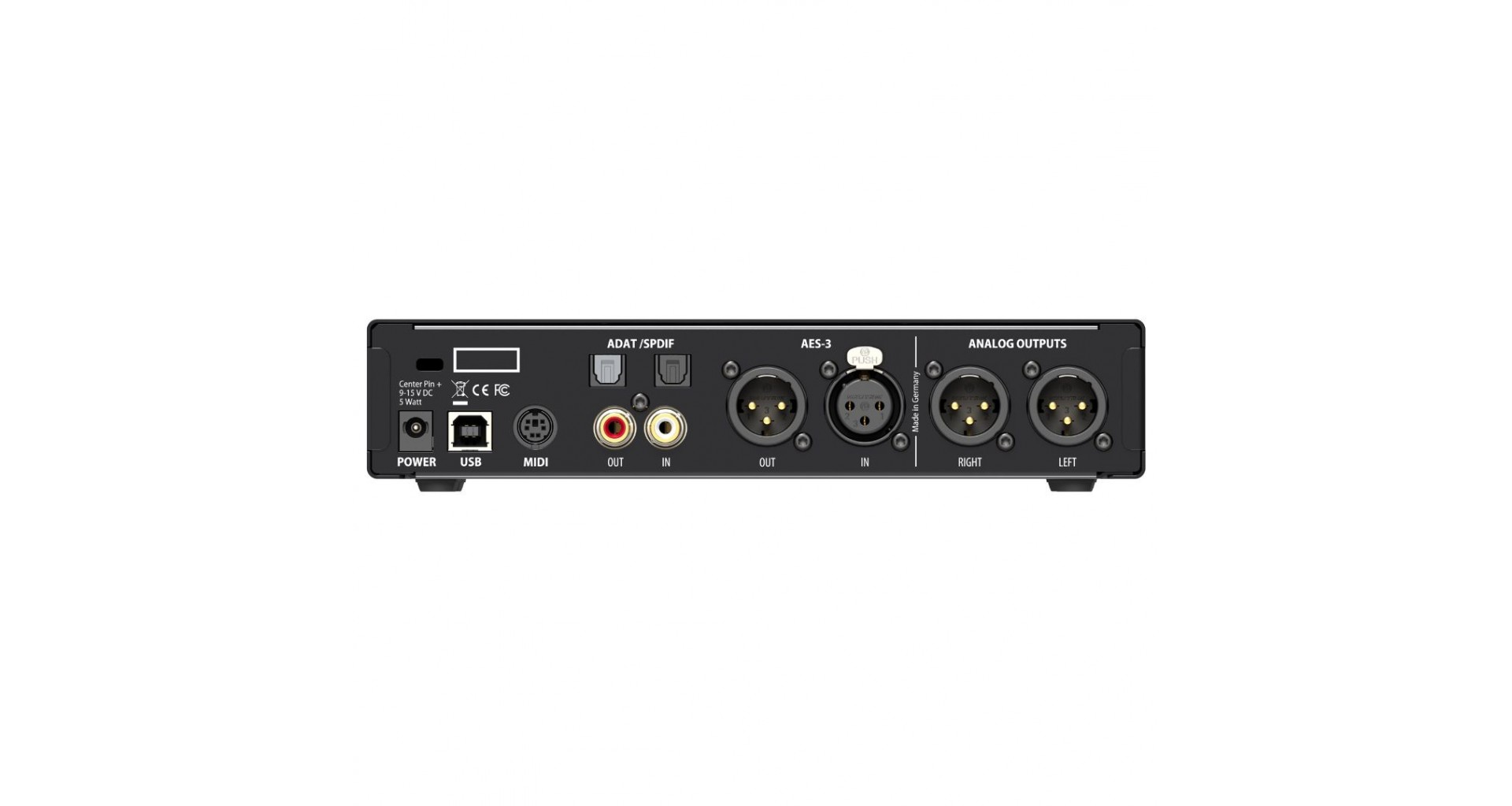

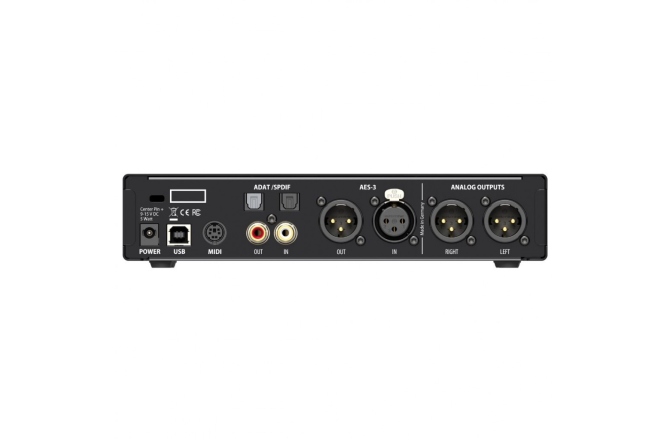

Iesiri Digitale
- XLR, echilibrata cu transformator, izolata galvanic, conform AES3-1992
- Impedanta de iesire 5 Vss
- Format Profesional conform AES3-1992 Amendment 4
- Modul cu un singur fir, Rate de esantionare acceptate: 28 kHz pana la 200 kHz
SPDIF coaxial:
- 1 x Cinch, conform IEC 60958
- Impedanta de iesire 0,7 Vss
- Format Consumator (SPDIF) conform IEC 60958
- Modul cu un singur fir, Rate de esantionare acceptate: 28 kHz pana la 200 kHz
ADAT:
- 1 x TOSLINK
- Standard: 8 canale, 24 biti, pana la 48 kHz
- Viteza dubla (S/MUX): 4 canale, 24 biti, 96 kHz
- Viteza cvadrupla (S/MUX4): 2 canale, 24 biti, 192 kHz
Generale:
- Alimentare: Alimentare prin bus USB sau alimentare externa
- Consum de energie tipic: 3 wati
- Curent la 12 V din alimentare externa: 250 mA (3 wati)
- Dimensiuni (LxHxP): 215 x 44 x 130 mm (8,46" x 1,73" x 5,1")
- Greutate: 880 g (1,94 lbs)
- Interval de temperatura: +5°C pana la +50°C (41°F pana la 122°F)
- Umiditate relativa: < 75%, fara condensare
