Sonifex Redbox RB-ADDA

Sonifex RB-ADDA, convertor audio combinat AD și DA ce produce semnal digital AES/EBU sau S/PDIF din semnal analog balansat prin XLR sau nebalansat RCA sau invers.

Unitatea are 4 moduri de funcționare:

• Mod Master: unitatea recepționează un semnal audio analog, care este digitalizat si formatat conform IEC958. Semnalele de clock sunt generate intern de un clock master integrat la ratele de eșantionare selectate: 32kHz, 44.1kHz, 48kHz sau 96kHz
• Mod Slave: unitatea detectează automat prezența semnalului sync digital și sincronizează ieșira digitală. Dacă nu există semnal sync, nu se generează semnal de ieșire.
• Mod Auto: unitatea se sincronizează la semnalul digital de sync, dacă este prezent, și folosește clock-ul intern doar dacă semnalul de sync nu este prezent.
• Mod Auto Lock: acest mod operează ca modul Auto exceptând cazul în care nu existăsemnal de sync pe intrare, va folosi clock-ul intern pentru a sincroniza la ultimele rate setate pe clock.

Caracteristici:

• Intrările analog au controale de nivel stânga/dreapta folosind potențiometre pre-setate și comutatoare DIP ce permit semnale între +9dBu la +27dBu. Intrările RCA au plus 10 dB gain integrat pentru a permite o gamă de  -1dBu la +17dBu.
• Ieșirile analogice au un control de nivel ce permit o gamă de +12dBu, +18dBu sau +24dBu.
• Butoanele de selecție permit selectarea intrărilor AES/EBU sau S/PDIF pentru secțiunile A/D și D/A
• Rezoluția-ul ieșirii poate fi 16, 20 sau 24 biți - intrările cu rezoluții diferite de ieșire sunt dithered cu un filtru de zgomot
• Dimensiuni: 48 x 10.8 x 4.2 cm
• Greutate: 1.6 kg

Secțiune de conversie DA, digital la analog:

• Nivel maxim ieșire: +24dBu balansat, +14dBu nebalansat
• Impedanță ieșire: <50Ω balansat, <75Ω nebalansat
• Plaja dinamică: peste 100 dB

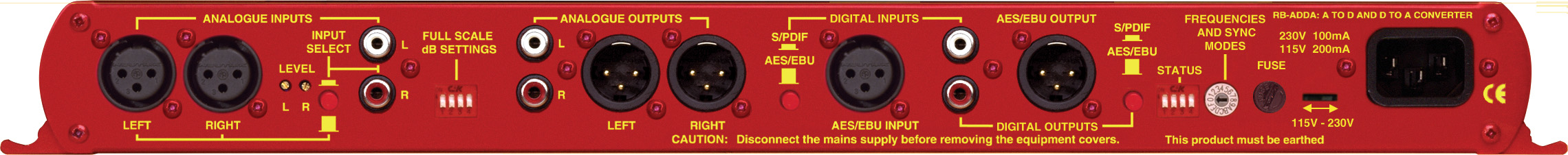

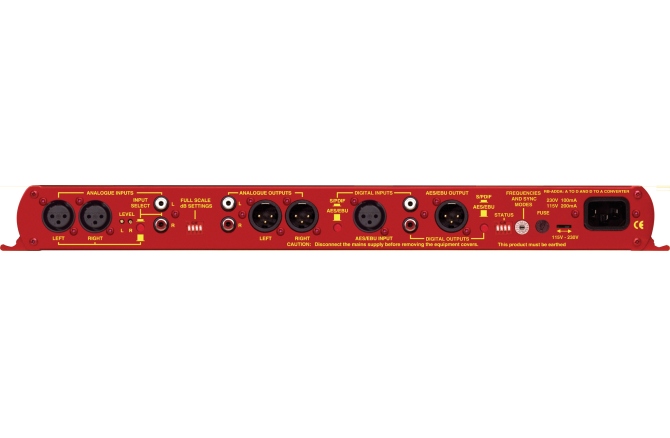

• Conexiuni D/A (digital la analog):
  • 1 x intrare AES/EBU XLR3 mamă
  • 1 x intrare S/PDIF RCA phono
  • 2 x ieșiri XLR3 tată, balansate
  • 2 x ieșiri RCA phono nebalansate

Secțiune de conversie AD, analog la digital:

• Nivel maxim intarre: +27dBu balansat, +17dBu nebalansat
• Impedanță intrare: >10kΩ nebalansat, >20kΩ bridging balansat
• Plaja dinamică: peste 110 dB
• Distors și zgomot: >96dB THD + N la 1kHz
• Conexiuni D/A (digital la analog):
  • 2 x intrări XLR3 mamă, balansate
  • 2 x intrări RCA phono nebalansate
  • 1 x ieșire AES/EBU XLR3 tată
  • 1 x ieșire S/PDIF RCA phono
