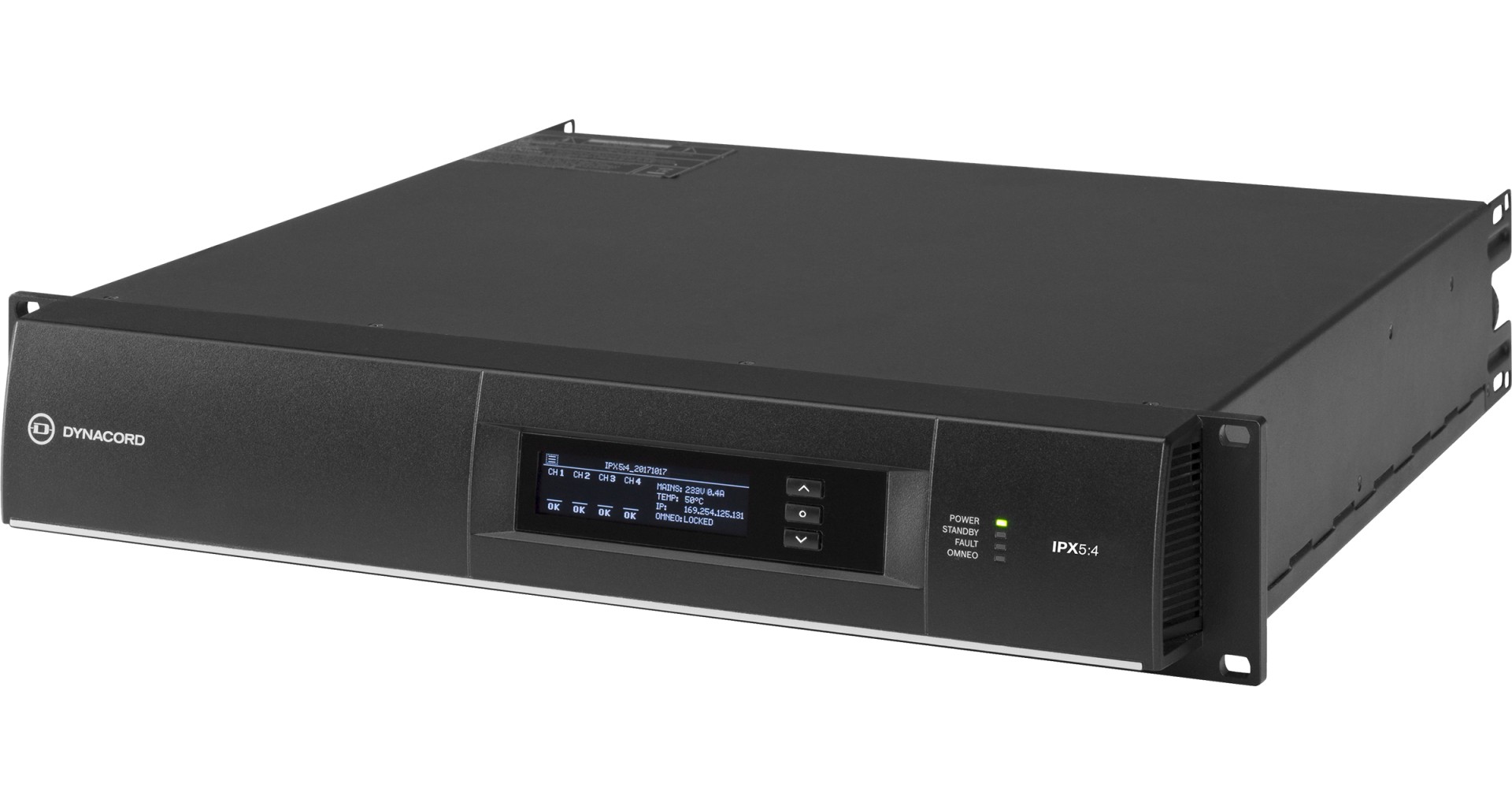

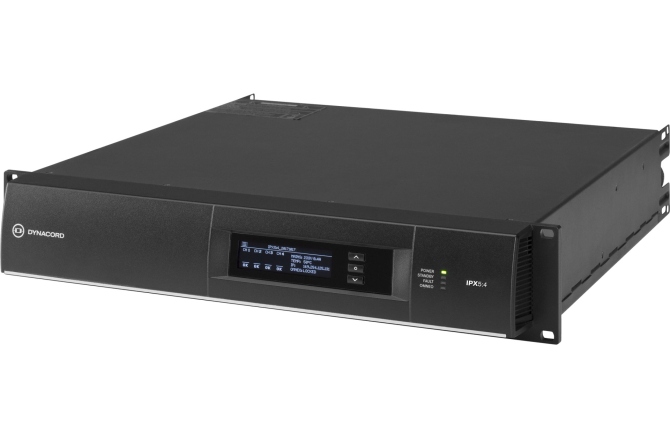

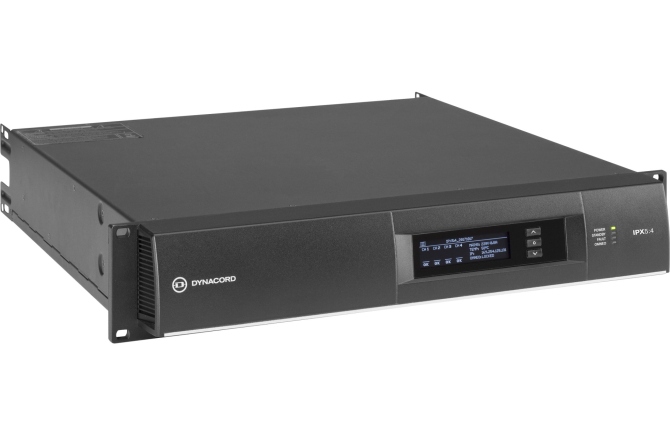

Dynacord IPX5:4 - Amplificatoarele din seria IPX sunt ideale pentru aplicații de instalare fixă, cum ar fi de ex. stadioane, arene, săli de concerte, teatre și alte aplicații care necesită amplificatoare multi-canal de mare putere cu procesare complexă a difuzoarelor.
DSP-ul integrat poate rula fie la 48 kHz, fie la 96 kHz, inclusiv FIR Drive. Pe lângă intrările analogice, sunt disponibile și intrările de rețea Dante și OCA prin intermediul OMNEO.
Fiecare canal poate fi operat individual în modul de impedanță scăzută sau în modul Direct Drive 70V/100V.
Specificații Tehnice:
- Mod Normal:
- 4 x 1300W @ 2Ω
- 4 x 1500W @ 2.7Ω
- 4 x 1250W @ 4Ω
- 4 x 1250W @ 8Ω
- Modul Bridge:
- 2 x 2600W @ 4Ω
- 2 x 2500W @ 8Ω
- Modul Parallel:
- 2 x 2500W @ 2Ω
- 2 x 3000W @ 2.7Ω
- 2 x 2500W @ 4Ω
- 2 x 1250W @ 8Ω
- Modul Parallel-Bridged:
- 5200W @ 2Ω
- 6000W @ 2.7Ω
- 5000W @ 4Ω
- 5000W @ 8Ω
- Câștig de tensiune:
- Modul Low-Z, ref. 1 kHz 32.0 dB, reglabil 20.0 &mdash. 44.0 dB
- Modul Direct Drive 33.2 / 36.2 / 39.2 / 42.2 dB pentru 70 / 100 / 140 / 200 V
- Sensibilitate de intrare:
- Modul Low-Z, Max. Tensiune de ieșire 10.7 dBu (2.66 V), reglabil -1.3 - 22.7 dBu
- Modul Direct Drive 6 dBu (1.55 V), fix
- THD 3 dB sub maxim, AES17, 1 kHz
- DIM 100 3.15 kHz, 15 kHz
- IMD-SMPTE, 60 Hz, 7 kHz
- Crosstalk ref. 1 kHz, 12 dB sub Max, 8 Ohm
- Răspuns în frecvență, ref. 1 kHz, intrare analogică la ieșirea difuzorului 20 Hz până la 20 kHz (±0.5 dB)
- Factor de amortizare, 20 Hz până la 200 Hz, 8 ± >. 400
- Clasa D, frecvență fixă
- Amplificator raport semnal/zgomot
- Intrare analogică A 112 dB
- Intrare digitală A 115 dB
- Zgomot de ieșire
- Intrare analogică A -70 dBu
- Intrare digitală A < -73 dBu

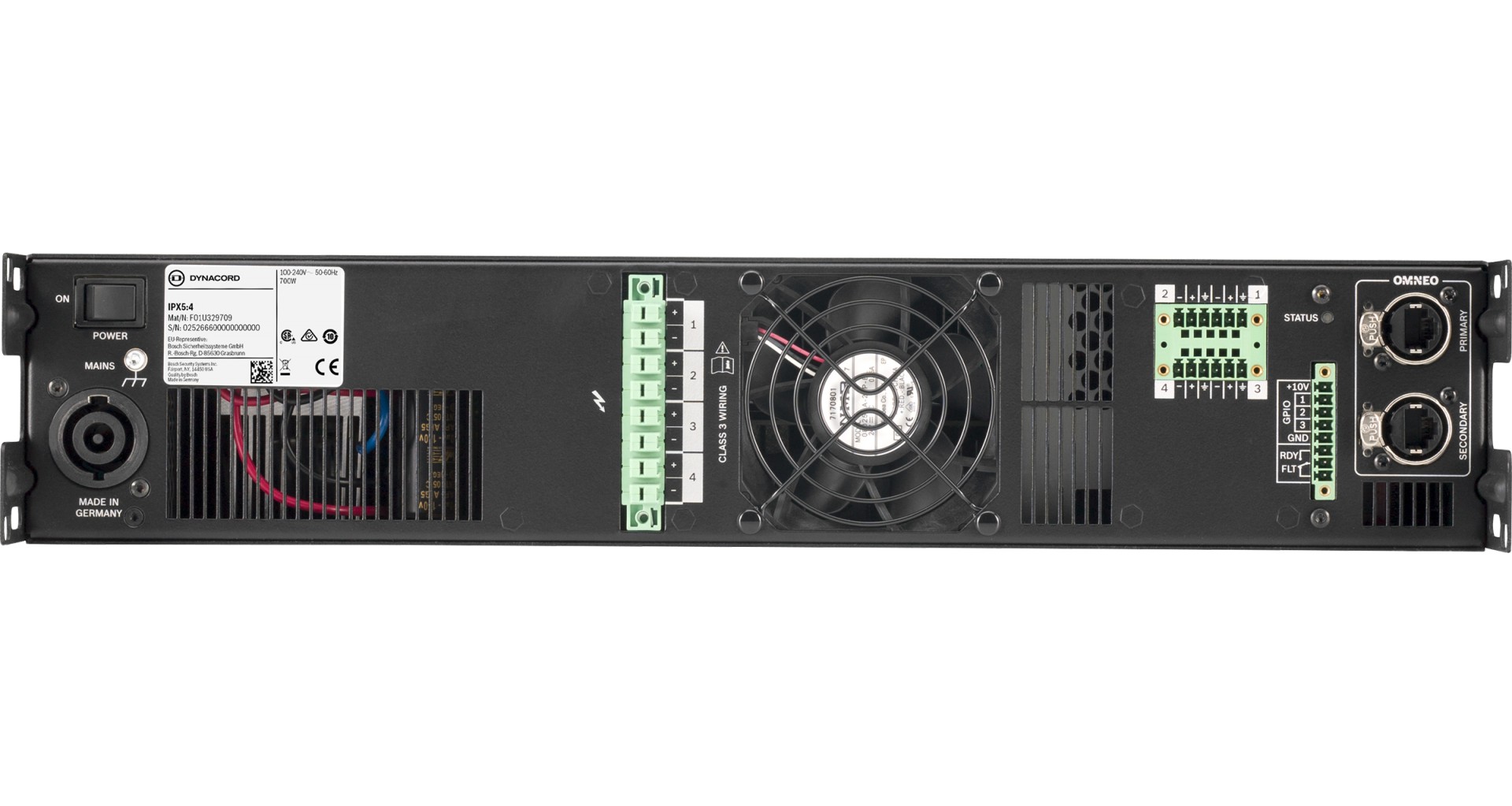

- Conectivitate:
- Intrare audio analogică/Thru
- Tip 2 x Euroblock cu 6 pini, tată
- Nivel maxim de intrare +21 dBu
- Impedanță de intrare, echilibrat activ 20 kOhm
- Nivel de referință egal cu intrarea digitală +21 dBu pentru 0 dBFS
- Ieșire difuzor: 1 x Euroblock cu 8 pini, 6 mm, mamă
- General:
- Consum nominal de energie 700 W
- 1/8 Putere maximă de ieșire la 4 Ohm 900 W
- Mod inactiv (fără semnal de intrare) 75 W
- Modul standby
- Dimensiuni: 483 x 88.1 x 514.2 mm
- Greutate: 14.3 kg
- Prelucrare semnal digital:
- Rata de eșantionare 48 kHz / 96 kHz, sincronizat OMNEO/Dante
- Delay/latență semnal Intrare analogă la ieșire difuzor, 48 kHz/96 kHz 0.70 ms / 0.53 ms
- Dante Network Latency tip. 1.00 ms
- Procesare a semnalului:
- User EQ cu 12 filtre per canal, selectabile ca PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-Pass & Notch
- Delay utilizator 0 până la 2000 ms pe canal
- Array EQ 5 filtre pe canal, selectabile ca PEQ, LoShelv, Hi-Shelv, LoShelvQ, HiShelvQ, Hi-Pass, Lo-Pass si All-Pass
- Delay matrice 0 până la 500 ms pe canal
- Speaker EQ 10 filtre pe canal, selectabile ca PEQ, LoShelv, Hi-Shelv, Hi-Pass, Lo-Pass si All-Pass
- Difuzor X-Over Hi-Pass și Lo-Pass per canal dB, 6/12/18/24/30/36/42/48 dB Bessel/ Butterworth, 12/24/48 Linkwitz-Riley. Delay de aliniere, 0 până la 20 ms pe canal
- Difuzor FIR Până la 1025 taps, filtru de fază liniară, fază liniara Brickwall X-Over
- Rețea:
- Tip 2 x Neutrik EtherCON/RJ45, PRIMAR/SECUNDAR redundant
- General 1000base-T/100base-TX, comutator integrat
- Intrări audio de rețea 8 canale, 48/96 kHz, format OMNEO/Dante
- Ieșiri audio de rețea (monitor) 2 canale, 48/96 kHz, format OMNEO/Dante
- Intrare de rețea 1 x Neutrik powerCON-HC
- Port de control GPIO:
- Tip 1 x Euroblock cu 8 pini, tată
- Porturi și moduri de operare 3 x GPIO, comutabil Intrare analogică/Intrare digitală/Ieșire digitală
- Interval de intrare analogică 0 V până la +13 V, rezistență de intrare 40 kOhm
- Limite de intrare digitală ON:
- OPRIT: >. 2.0 V, Pull Up intern (10 kOhm)
- Ieșiri digitale ON: Ieșire comutată la GND, max. 200 mA
- OFF: Open Collector (40 kOhm la GND)
- Tensiune de ieșire de referință +10 V, max. 200 mA, cu protecție la scurtcircuit

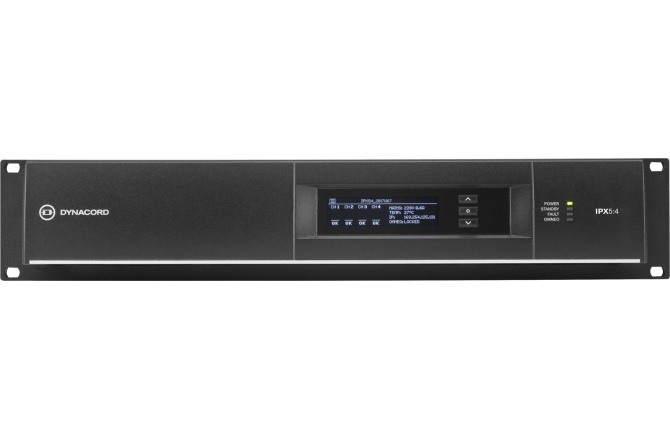

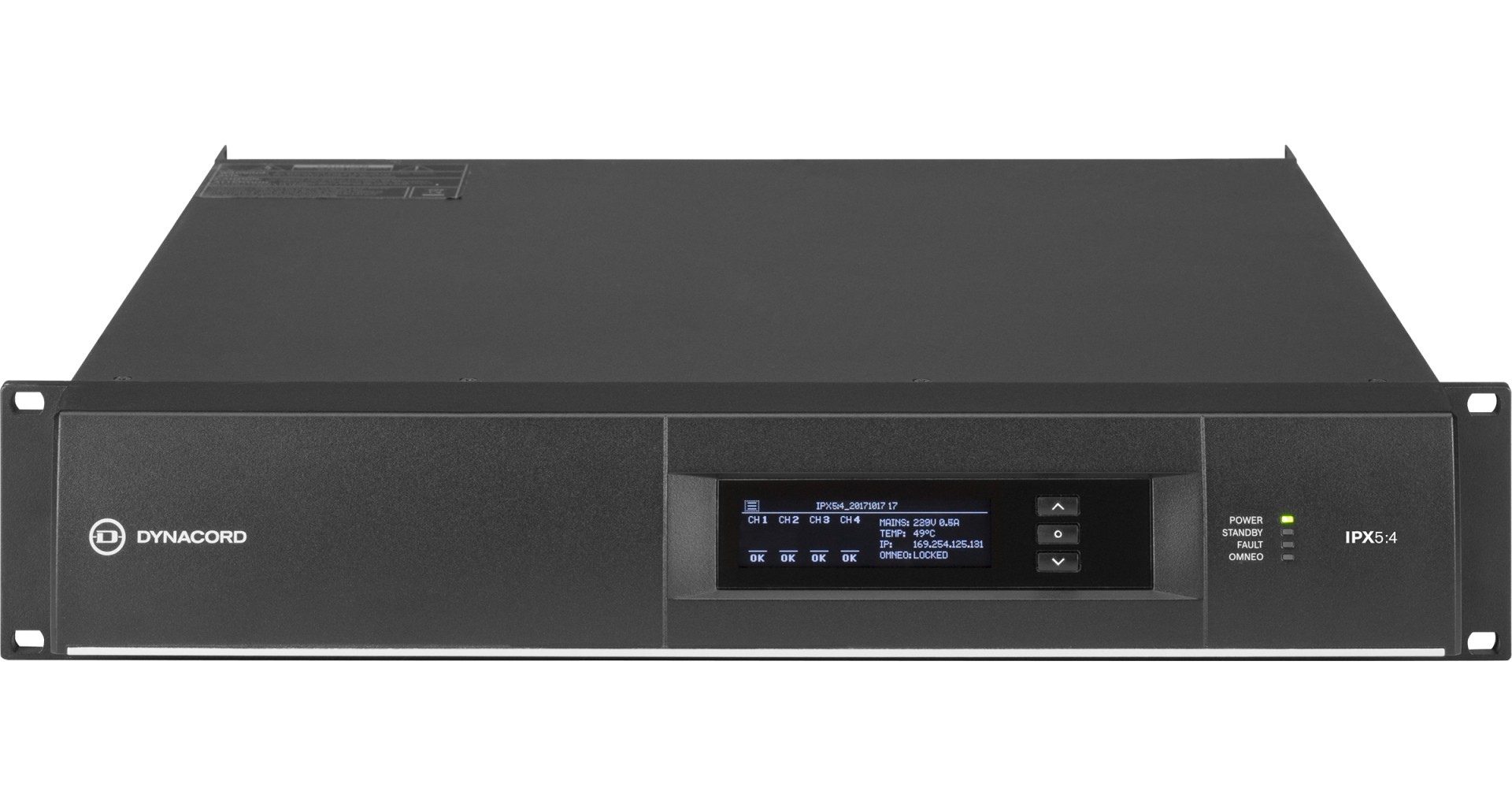

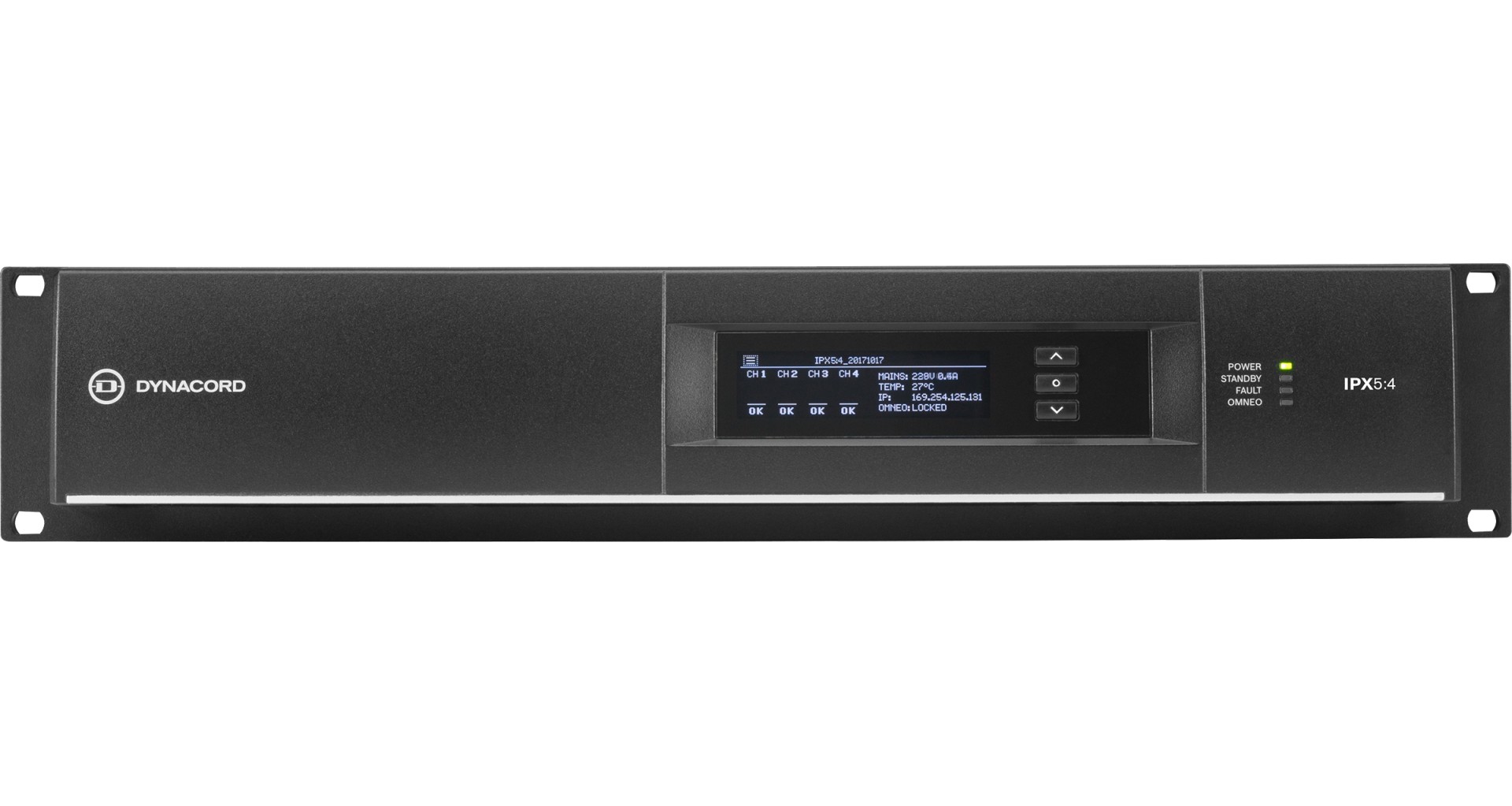

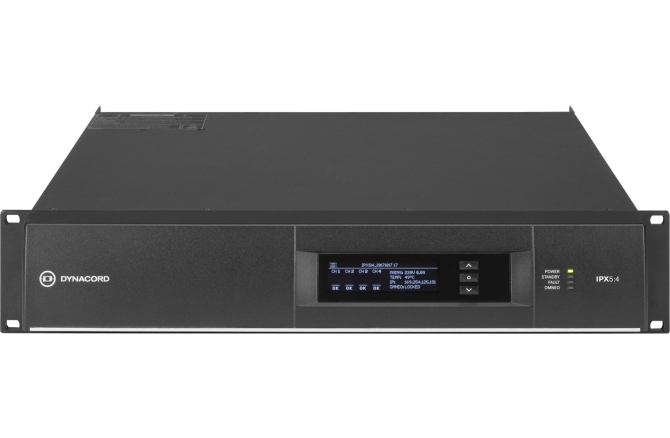

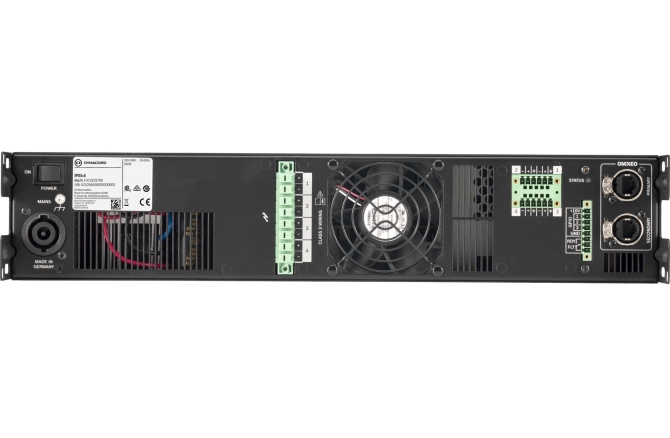

- Interfața cu utilizatorul:

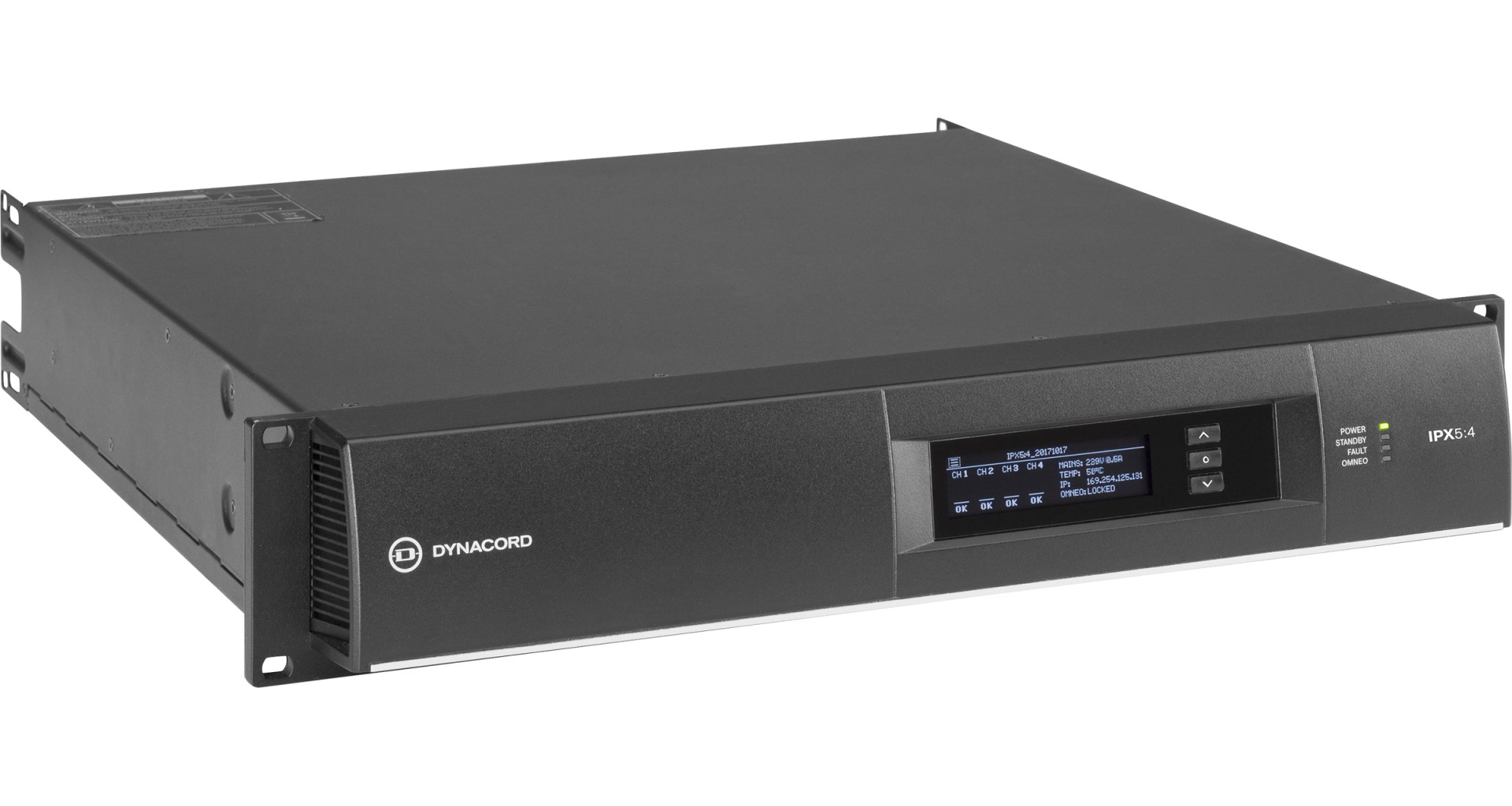

- Ecran OLED alb/negru 256 x 64
- Indicatoare de pe panoul frontal 4 x LED-uri de stare (POWER, STANDBY, FAULT, OMNEO)
- Elemente de operare pe panoul frontal 3 butoane (SUS, ENTER, JOS)
- Indicatoare pe panoul din spate 1 x LED de stare (STATUS)
- Elemente de operare de pe panoul din spate: Comutator de rețea
- Cerințe de alimentare 100 V la 240 V, 50 Hz la 60 Hz AC
