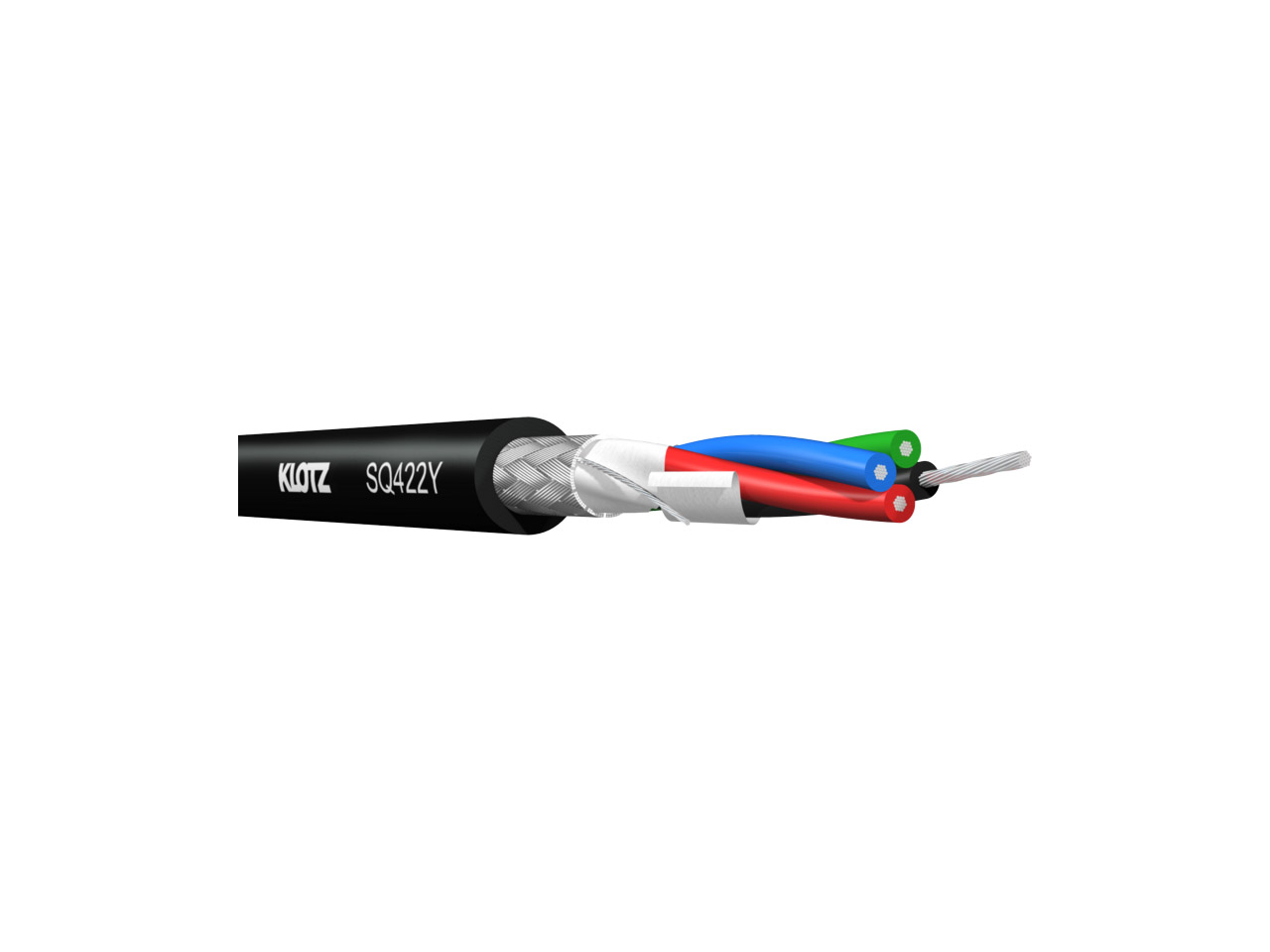

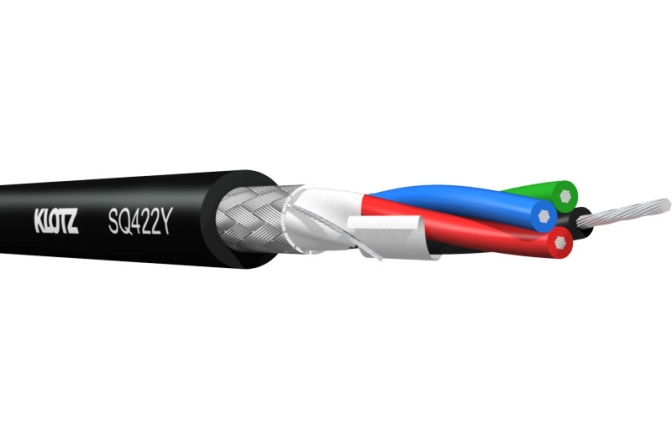

Klotz StarQuad SQ422, cablu de microfon cu 4 conductori și caracteristici remarcabile: capacitate foarte scăzută, împletire simetrică perfectă (star-quad) și ecranare extrem de densă. Pentru a evita zgomotul și bruiajul cauzate de câmpurile magnetice induse, perechile opuse de conductori trebuie conectate între ele. Un fir de drenaj sub ecranare facilitează manipularea considerabil.
- Conexiune quad: doi conductori opuși diagonal sunt conectați la un singur fir
- Fiecare pereche formată din doi conductori opuși diagonal formează un singur canal de transmisie
- Construcție cond.: cupru cositorit, 28 x 0.10 mm
- Secțiune transversală cond.: 0.22 mm²
- Izolație: polietilenă (PE)
- Aranjament miez: 4 miezuri răsucite în star quad
- Fir de drenaj: cupru cositorit, 7 x 0.20 mm
- Ecranare: împletitură din cupru cositorit, >90% acoperire
- Diametru total: 6.5 mm
- Raza minimă de îndoire: 30 mm
- Rezistența conductorului: 85 Ω/km
- Capacitate:
- cond./cond.: 125 pF/m
- cond./ecranaj: 180 pF/m
- Retardant la flacără: conform IEC 60332-1
- Căldura de combustie: 200 kWh/km
