Folosirea procesoarelor si a efectelor in studio

Pe vremurile cand imprimarile audio erau la inceputuri, posibilitatea de a inregistra 4 canale audio simultan era un vis de-abia implinit si o camera de reverb era o mana cereasca, problema patch-uirii procesoarelor nu exista. Incetul cu incetul insa, au inceput sa apara compresoare, egalizatoare externe si in cele din urma efectele digitale, mutand stacheta tot mai sus. Din acel moment, inginerul de studio a trebuit sa se obisnuiasca cu insert-uri, aux-uri si sisteme de rutare din ce in ce mai complexe. Astfel, nu e deloc surprinzator faptul ca, desi putem avea cunostiintele de baza legate de rutarea procesoarelor, se pot gasi o sumedenie de variante care sa ofere rezultate mai bune sau mai interesante. De luat in considerare este faptul ca desi acest articol este dedicat in principiu efectelor de outboard, toate principiile care vor fi enuntate se aplica si in orice DAW, dar cu o considerabil mai mare usurinta.

Procesoare si efecte

Care ar fi diferenta dintre cele doua? Desi, dupa cunostiintele mele, nu exista o definitie foarte clara intre cele doua, consider ca ele pot fi deosebite in felul urmator:

–          procesoarele modifica intr-un fel anume semnalul de intrare, iar la iesire ofera o varianta schimbata din punct de vedere al dinamicii, al raspunsului in frecventa, samd, FARA a mixa si semnalul direct (de intrare) – cu mica paranteza ca anumite compresoare pot avea un control de dry/wet, pentru procesare paralela

–          exemple de procesoare: compresie, egalizare, gate, noise reduction

–          efectele sunt concepute pentru a fi adaugate la semnalul direct, oferind la iesire un mix dintre semnalul de intrare si efect; in principiu, orice procesor care foloseste o forma de delay (baza oricarui efect de reverb, chorus, flange, samd) poate fi considerat efect

–          exemple de efecte: reverb, delay, ecou, chorus, flange, phasere, harmonizere, pitch shiftere, samd

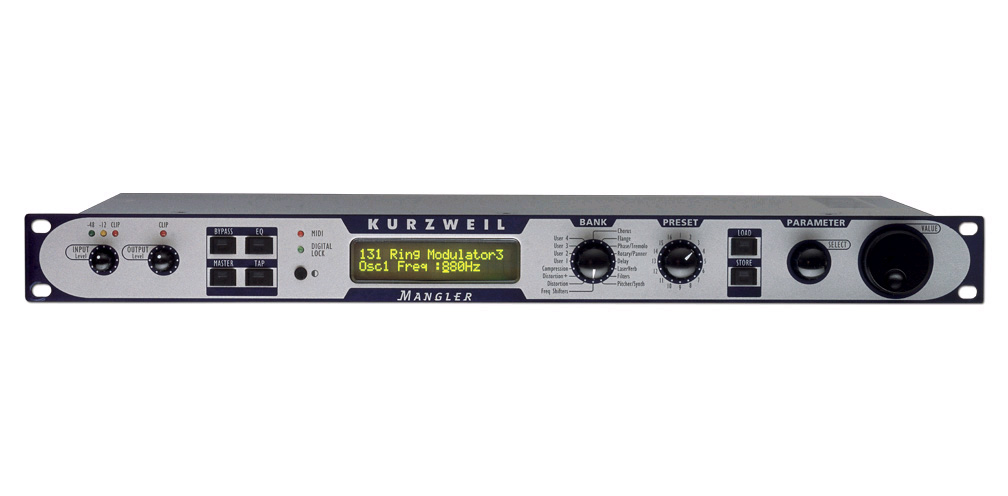

Clasificarea devine dificila din momentul in care un multi-efect poate juca amandoua aceste roluri. Un exemplu clar este Kurzweil Mangler, care ofera atata procesoare de compresie/EQ/distors, cat si o serie de efecte de chorus/reverb/flanger/samd:



Reguli de rutare a semnalului

Pe o consola de mixaj (fie ea un mixer sau un DAW), exista o serie de send-uri auxiliare, post-fader – in traducere, ele permit trimiterea semnalului la un anumit nivel reglat de catre potentiometrul de aux de pe un anumit canal catre un efect extern, nivelul semnalului scazand sau urcand SI in functie de nivelul faderului canalului de pe care trimitem semnalul. Iesirea efectului revine in mixer, in principiu pe un canal standard (sau pe doua, daca lucram in stereo) sau pe un FX return, care nu e nimic mai mult decat un alt canal de intrare al mixerului, dar care nu ne ofera posibilitati mai complexe de egalizare/rutare/samd. Avantajul acestor aux-uri este faptul ca ne putem folosi de ele pentru trimite semnalul de la mai multe canale catre un efect extern – de exemplu un reverb scurt de ambianta care dorim sa fie „servit” un numar mai ridicat de canale din mix. In principiu, aux-urile si FX return-urile sunt folosite strict pentru efecte – daca ai folosi un egalizator sau un compresor, efectul acestuia ar fi considerabil mai putin audibil; practic, ar fi vorba despre procesare paralela, o tehnica mai complexa care nu face scopul acestui articol.



Cealalta metoda folosita pentru a introduce procesoare externe intr-un mixaj sunt insert-urile de pe canale/grupe/master bus. Ele functioneaza prin intreruperea liniei de semnal, trimiterea semnalului catre un procesor extern, si revenirea pe acelasi canal al mixerului de pe care s-a plecat. Toate procesoarele sunt folosite in principiu ca si insert-uri, cu mica exceptie in care ele apar intre iesirea mixerului si un recorder analog sau digital.

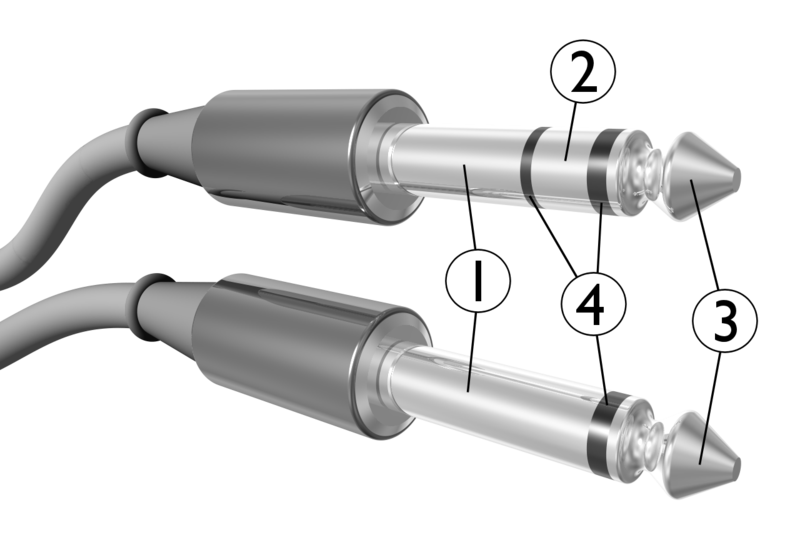

Insert-urile apar ca si un jack stereo mama (sau TRS), partenerul celui superior din imaginea de mai jos.



Conform nomenclaturii, avem:

–          (1) – „S” – sleeve – camasa, care transmite masa

–          (2) – „R” – ring – inelul, care in cazul insert-urilor primeste semnalul procesat extern

–          (3) – „T” – tip – varful, care trimite semnalul catre procesorul extern



Conectarea procesoarelor prin insert-uri se face prin folosirea unui cablu in Y, care are un jack TRS la un capat introdus in mixer si DOUA jack-uri mono, care se conecteaza la intrarea si respectiv la iesirea procesorului folosit. O alta paranteza ar putea fi faptul ca unele mixere folosesc doua jack-uri TRS, unul pentru send, altul pentru return – motivul este posibilitatea folosirii semnalului balansat in acest caz; in mod evident, in acest caz nu se va mai folosi un cablu in Y, ci doua cabluri TRS, unul pentru iesire si unul pentru revenire.



Cateva reguli:

–          marea majoritate a procesoarelor functioneaza cu nivele de semnal de linie, nefiind facute sa functioneze cu un semnal de microfon pe intrare; din acest motiv, ele sunt folosite cu ajutorul insert-urilor, acestea oferind un semnal de linie post-preamplificatorul de microfon al mixerului

–          daca folosesti un efect cu ajutorul aux-urilor/return-urilor, este normala setarea sa pe 100% wet (100% semnal procesat), pentru a permite controalelor de aux sa controleze nivelul dintre semnalul original si cel efect-uit (oare exista cuvantul asta in limba romana?…)

–          unele efecte de chorus/flange/phaser necesita un control fin al nivelului de semnal direct raportat la cel procesat, caz in care poate fi util sa fie folosite  ca si inserturi

–          pentru a folosi un efect cu intrare mono si iesire stereo (reverb sau delay stereo, de exemplu) cu ajutorul insert-urilor, poti folosi return-ul de insert al canalului de plecare pentru o parte a semnalului stereo, si return-ul unui alt canal adiacent pentru cealalta parte; jack-ul mono care provine de la iesirea efectului pentru cel de-al doilea canal se introduce doar pe jumatate in insert-ul mixerului, in acest caz, pentru ca varful sau sa faca contact cu inelul jackului mama de insert

–          pentru a aplica compresie sau EQ pe intreg mixajul, cea mai indicata este folosirea insert-urilor de pe canalul de master, pentru a putea folosi faderele de master pentru fade-out-uri curate, care sa elimine si zgomotul procesorului

–          deseori aux-urile sunt destul de zgomotoase; daca iti doresti sa folosesti un efect strict pe un canal, sansele sunt maxime ca nivelul de zgomot sa fie mai scazut prin folosirea sa cu ajutorul insert-urilor



In speranta ca am mai dat la o parte macar partial din ceata care invaluie metodele de rutare a procesoarelor si a efectelor in studio, voi incheia articolul aici. Daca aveti intrebari sau subiecte adiacente care ar merita o dezvoltare, va stau la dispozitie prin ajutorul soundblog.ro
