Tratament acustic si/sau antifonare, partea a IV-a
5. Tratamentul acustic al problemelor ce apar pe frecventele medii si inalte
Si dupa cum am promis, am revenit cu o prezentare extinsa asupra metodelor de tratare a flutter echo-ului, de absorbtie a reflexiilor primare care influenteaza in mod negativ imaginea stereo si de eliminare a comb filtering-ului.
Aici apare o problema de principiu pe care am observat-o pe parcusul timpului in home studio-urile din Romania – probabil ca nu doar la noi apare, dar nu am vazut intr-atatea studio-uri casnice din strainatate. Respectiv, pentru tratarea problemelor pe medii/inalte, varianta cea mai folosita este buretele de densitate mica spre medie – burete “cofrat” de culoare gri care este de vazut in mai multe studio-uri din Romania.
Desi acesta isi indeplineste rolul sau, prin abuzul cantitativ, precum si prin absenta totala a tratamentului pe joase, se ajunge la un rezultat oarecum opus celui scontat. Intr-adevar, intr-o camera tapitata cu burete a fost eliminat in totalitate flutter echo-ul, precum si orice urma de comb filtering provocat de catre pereti sau tavan – dar camera respectiva este aproape improprie mixajului. Va suna inchis si fara reverberatii naturale, ducand la niste mixaje foarte stridente (in incercarea de a face un balans tonal care in respectiva camera sa sune bine), si cu probabil prea mult reverb (care sa inlocuiasca urma de ambianta pe care o are absolut orice camera normala de auditie). Intr-adevar, intr-o camera realmente mica – aici ma refer la orice camera sub 3x2m, de exemplu – singura varianta de tratament acustic este absorbtia, dar si aceasta poate fi facuta intr-un mod judicios, pentru a elimina din problemele de medii/inalte si in special cele pe joase, fara a “inchide” complet din punct de vedere acustic intreaga camera.
Mai pe scurt – NU este nevoie sa acoperiti intreaga camera cu burete; lasati si spatii neacoperite, lasati camera sa respire. Veti crea un mediu mai natural de mixaj, care va va apropia de o experienta placuta si va va permite sesiuni mai lungi, mai fructoase, si mai putin obositoare.
5.1. Tratarea flutter echo-ului
Acesta e bine sa fie tratat in toata incaperea, in limitele bunului simt, dar cu predilectie in zona din fata punctului de mixaj. Pentru tratarea sa, exista cele 3 variante antementionate: absorbtia, deflexia si difuzia.
O mentiune necesara este faptul ca flutter echo poate aparea intre oricare 2 suprafete paralele – nu doar pereti, cum este evident, ci si podea/tavan, sau un perete si un dulap cu usile paralele cu zidul.
Absorbtia este varianta cea mai simpla, si poate fi implementata considerabil mai usor decat cea necesara capitolului anterior. Dupa cum am mentionat in cadrul articolului 3, flutter echo-ul poate aparea intre oricare doua suprafete paralele, iar prin plasarea pe minim una dintre ele a unui material absorbant pe medii/inalte, se obtine eliminarea sa.
Dintre variantele folosite, putem mentiona:

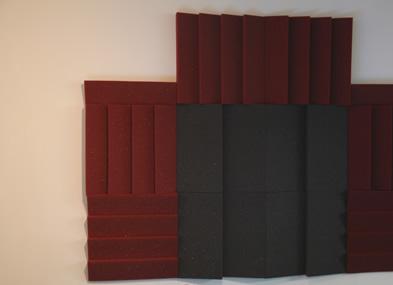

– burete fonoabsorbant (chiar si de densitate medie)
– absorberele de banda larga mentionate in capitolul anterior
– o patura mai groasa, o canapea, un fotoliu, samd

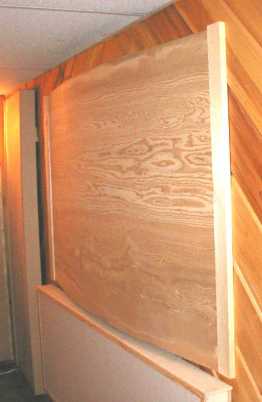

Prin deflexie, sau deflexiunee, ma refer la plasarea unor suprafete care sa devieze undelor sonore, pentru a le impiedica sa fie reflectate in mod repetat intre doua suprafete, ducand la flutter echo. Cea mai buna varianta este folosirea unui placaj curbat (cat mai mult posibil, evident cat permite si grosimea sa), ca si in poza de mai jos (multumiri Ethan Winter):
De mentionat este faptul ca este recomandata o curbura mai mare decat cea din poza, precum si a faptului ca in spatele placajului este obligatorie plasarea de vata minerala bazaltica, pentru a impiedica rezonanta placajului si a cavitatii formate de acesta cu peretele.
S-ar putea sa fi observat ca intr-o camera normala, cum ar fi o sufragerie mobilata, nu exista mai deloc flutter echo – datorita faptului ca mobila, posibilele carti din ea, precum si obiectele plasate pe ea, duc la o forma de deflexie, care impiedica flutter echo-ul; practic, nu mai exista suprafete paralele care sa il genereze. E si aceasta o varianta de tratament acustic, foarte la indemana. Practic, ce incerc sa zic e faptul ca nu e obligatoriu ca intr-o camera de mixaj sa fie doar echipamentele aferente – o biblioteca, o canapea (chit ca ea ofera absorbtie, nu deflectie) pot fi elemente ale unui tratament acustic, intentionat sau nu.
Legat de difuzia propriu-zisa, vom vorbi intr-un subcapitol ulterior, cand vom ataca probleme cum ar fi ideea de camp difuz si crearea unui spatiu acustic placut si adecvat mixajului.
5.2 Creearea unei RFZ (reflexion free zone – in traducere directa “zona lipsita de reflectii”)
Unul dintre efectele de dorit ale tratamentului acustic este crearea unei RFZ, respectiv o zona de ascultare lipsita de reflectii primare (sau timpurii) care sa influenteze sunetul, prin compunerea lor cu sunetul direct (care ajunge de la boxe direct la punctul de ascultare, fara a suferi vreo modificare de traseu).

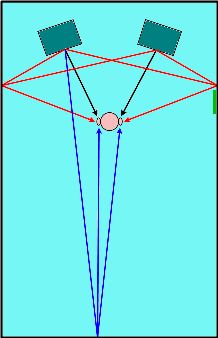

Pentru a clarifica, sunetul direct este reprezentat prin liniile negre, reflexiile primare cu rosu, iar dungile albastre sunt reflexii intarziate, care ofera ambianta si/sau reverberatia camerei; ultimele nu ne intereseaza in acest moment, neavand legatura cu conceptul de RFZ. Se observa faptul ca si sunetul reflectat de peretele opus plasamentului unei boxe poate genera reflexii primare, si trebuie tratat ca atare. Ce nu apare in desen sunt reflexiile primare generate de catre podea si tavan, la fel de daunatoare; prin urmare si acestea trebuie sa fie tratate.
Scopul tratamentului acustic in acesta situatie este eliminarea sunetului reflectat marcat cu dungi rosii, in principiu prin absorbtie – acesta este daunator prin compunerea sa cu sunetul direct, ducand la o imagine stereo neclara. Motivul este urmatorul: orice reflectie care ajunge la punctul de ascultare cu o intarziere mai mica de 20ms, adica cu un traseu (traseul complet – adica boxa->suprafata reflectiva->punct de ascultare) parcurs mai mic de 7m (luand in considerare o viteza a sunetului de 343m/s) de la boxa la punctul de ascultare se va confunda cu sunetul direct, fiind tratat de ureche nu ca si reverberatie sau ca ambianta, ci ca si sunet direct. Practic, e vorba de efectul Haas, asa cum a fost descris intr-un articol anterior LINK
Aici voi face o scurta paranteza – in cazul unei incaperi cu tavanul jos (si aici ma refer la orice incapere cu o inaltime sub 3-4m), este considerabil mai de preferat tratarea completa sau aproape completa a tavanului, si lasarea podelei reflective. Unul dintre motive este urmatorul – un tavan complet absorbant (inclusiv pe medii-joase) genereaza impresia acustica de tavan “infinit de inalt”, sau de spatiu deschis. Astfel, cu o podea reflectiva (cum sunt marea majoritate a suprafetelor pe care pasim) si un tavan absorbant se va obtine o senzatie mai apropiata de naturalete, implicit mai propice mixajului.

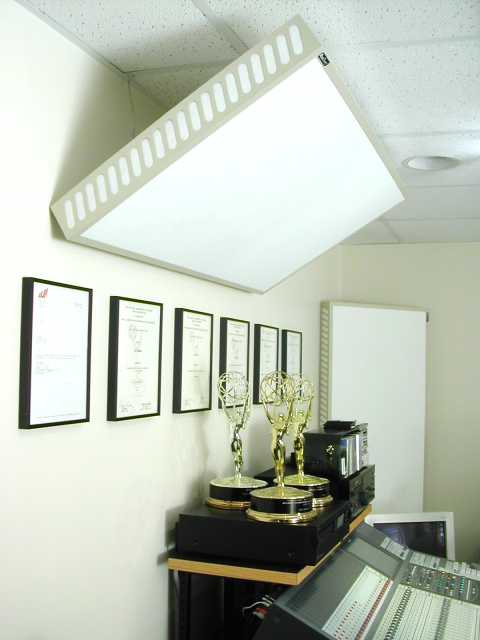

Pentru tratamentul reflexiilor primare, este indicata folosirea absorberelor de banda larga, asa cum au fost prezentate in capitolul anterior. Cu toate acestea, deseori nu este posibil acest lucru – de exemplu, pe tavan este dificila pozitionarea a cateva kilograme de vata minerala bazaltica, impreuna cu cadrul aferent. Astfel, pe tavan este perfect fezabila folosirea de placi de burete (de densitate si grosime cat mai mare – Wave Panels, Auralex, samd, nu burete cofrat usor de 2cm grosime, cum este de gasit la noi). O alta varianta pentru a le elimina este constructia unor pereti inclinati, care sa directioneze sunetul in spatele camerei, nu direct in punctul de ascultare.
Una din metodele DIY de aflare ale punctelor de reflexie primara este folosirea unei oglinzi (reprezentata cu verde in desenul de mai sus), in felul urmator: o persoana sta in punctul de ascultare, iar alta misca o oglinda pe peretii din jurul boxelor (si pe tavan, dupa cum am mentionat anterior). In orice punct in care se vede reflexia unei boxe din punctul de ascultare este indicata pozitionarea unui absorber de banda cat mai larga posibil.
In editia urmatoare, vom avansa in directia curenta, prin prezentarea conceptului de LEDE/DEDE, si a tot ceea ce implica acest lucru, precum si a ideei de camp difuz si spatiu reverberant natural adecvat mixajului.
