Metoda de calibrare a sistemelor audio 2.1 si 5.1

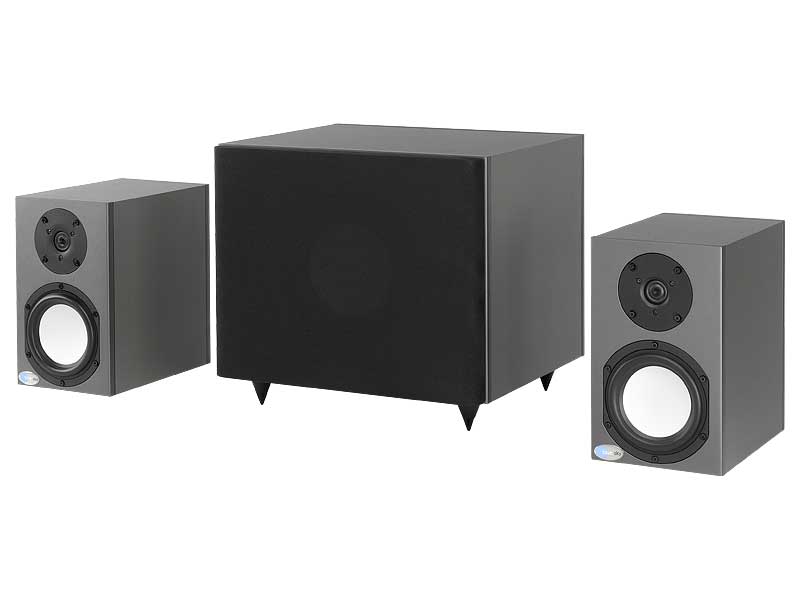

bluesky-prodesk-21Articolul acesta va va prezenta o metoda simpla de calibrare a sistemului audio, prin folosirea unui SPL-metru si a fisierelor de test oferite de catre Blue Sky.

Inainte de a incepe procesul de testare, descarcati fisierele de test: BlueSkyTestFiles.zip (dimensiune de 15 MB). Pentru a le downloada, dati click-dreapta si selectati “Save Target As” pentru a incepe procesul de descarcare in locatia dorita. O data ce au fost descarcate, acestea pot fi scrise ca si pe un CD audio (daca doriti sa calibrati strict un sistem de auditie cu CD player), sau importate in DAW-ul preferat, pentru a incepe procesul de calibrare.

Echipamente necesare:

  • un sistem audio 2.1 sau 5.1, indiferent de producator acestuia
  • un SPL-metru simplu, cum ar fi, de exemplu, acesta

Zip-ul downloadat contine urmatoarele 4 fisiere:

  • 1000Hz SINEWAVE -20dBFS.wav – un fiser cu o sinusoidala de frecventa 1kHz la -20dBFS pentru calibrarea electrica a sistemului
  • 40-80Hz PINK NOISE -20dBFS.wav – un fisier cu zgomot roz filtrat trece-banda intre 40Hz si 80Hz, la -20dBFS
  • 500-2.5kHz PINK NOISE -20dBFS.wav – un fisier cu zgomot roz filtrat trece-banda intre 500Hz si 2500Hz, la -20dBFS
  • Pink Noise full bw -20dBFS.wav – zgomot roz nefiltrat, la – 20dBFS

Pentru a limita efectele adverse ale acusticii incintei, sa se observe faptul ca fisierele de test au fost limitate in frecventa, ducand astfel la o interferenta acustica mai mica asupra rezultatelor testului

Toate fisierele de test sunt MONO. Asigurati-va ca ati trimis semnalele 100% pe canalul stanga sau dreapta, niciodata pe amandoua concomitent – semnalele sunt concepute pentru fiecare boxa in parte, nu pentru intregul sistem. Daca folositi un CD player, folositi doar un singur canal al acestuia – deconectati o iesire, de exemplu.

Teoria din spatele metodei de calibrare
Scopul calibrarii este ajustarea nivelelor de amplificare electro-acustice ale sistemului astfel incat 0dBVU de semnal electric pe iesire sa genereze un anume nivel de presiune sonora (SPL) in pozitia de ascultare. Luand in considerare faptul ca mare parte din sistemele audio actuale au la baza formatul digital, se va mentiona ca in general –20dBFS (cu 20dB mai putin decat nivelul maxim digital) echivaleaza cu 0dBVU.

De observat este faptul ca in cazul formatului 5.1, amplificarea canalului LFE poate varia de la +0 la +10dB, in functie de tipul de codificare folosit. Atata timp cat canalul LFE nu este calibrat ca si o entitate separata, acest nivel de amplificare nu ar trebui sa afecteze calibrarea sistemului. Pentru mai multe informatii legate de acest canal, urmeaza acest link.

Nivelele standard de calibrare sunt urmatoarele:

L C R LS RS SUB*
Film pentru cinematografie 85dB 85dB 85dB 82dB 82dB 85dB
Film pentru DVD 85dB 85dB 85dB 85dB 85dB 85dB
Broadcast / 85dBC 78dB 78dB 78dB 78dB 78dB 78dB
Muzica (Stereo) 85dB 85dB 85dB
Muzica ( 5.1) 85dB 85dB 85dB 85dB 85dB 85dB

Toate semnalele de test au fost inregistrate la -20dBFS, inclusiv sinusoidala de 1kHz. Aceasta este folosita pentru a seta un anume nivel electric de semnal prin intregul lant de semnal, pana la difuzoare. Restul semnalelor, derivate din zgomot roz, sunt folosite pentru masuratori acustice si calibrarea sistemului.

Asadar, sa trecem la pasii propriu-zisi de urmat pentru calibrare. Pe parcursul lor s-a folosit nivelul de 85dBC SPL, specific auditiei de muzica. Daca doriti sa calibrati la alte standarde, substituiti valorile cu cele din tabelul de mai sus.

  1. Opriti sistemul audio, pana cand ajungeti la pasul nr. 4.
  2. Eliminati orice procesare dinamica sau in frecventa – nu prin eliminarea echipamentelor din lantul de semnal, ci prin punerea lor “pe 0”.
    Porneste fisierul 1kHz Sine Wave, panorameaza-l 100% pe stanga, si ajusteaza faderul de pe canalul de master astfel incat iesirea DAW-ului sa afiseze -20dBfs. In cazul in care folosesti o consola analogica, regleaza nivelul de iesire la 0VU. Repeta operatiunea pentru canalul dreapta, in cazul sistemelor 2.1. Daca lucrezi in Surround, repeta operatiunea de ajustare pentru fiecare canal in parte. O data executata aceasta operatiune, nu le mai atinge – este crucial calibrarii sistemului
  3. Muteste toate canalele si asigura-te ca semnalul de 1kHz este OPRIT.
  4. Luand in considerare ca a fost calibrat din punct de vedere electric nivelul de iesire, poti porni sistemul audio.
  5. Trimite semnalul de zgomot roz filtrat intre 500-2.5Hz canalului stanga. Asigura-te ca semnalul respectiv nu ajunge pe oricare alt canal. Lunad in considerare faptul ca este filtrat, nu este necesara oprirea subwooferului. Exista doua metode pentru a calibra nivelele mai departe:
    1. Daca ai posibilitatea de reglare a nivelului de semnal de monitorizare, poti seta gain-urile monitoarelor la nivelul de referinta (“0”, in principiu), si prin ajustarea volumului de monitorizare, regleaza-l astfel incat nivelul receptionat de SPL metru sa fie de 85dBC (C se refera la C-weighting, in cazul in care SPL metrul are aceasta functie)
    2. Cealalta metoda este reglarea nivelului de monitorizare la pozitia pe care o doresti sa fie cea de referinta, si reglarea gain-ului pe monitoare astfel incat sa se citeasca 85dBC pe SPL-metru. Daca folosesti aceasta metoda, ar trebui sa marchezi pozitia respectiva pe controlul de volum, pentru a putea reveni asupra ei in cazul modificarilor ulterioare
      Indiferent de metoda folosita:
      Nivelul de presiune sonora se masoara in pozitia de mixaj, cu SPL metrul tinut in mana intinsa, microfonul sau plasat la nivelul urechii, si la un unghi de aproximativ 45 de grade de orizontal, si indreptat catre punctul central dintre cele doua monitoare.
      Repeta pasii de mai sus pentru a regla si canalul dreapta, fara a uita sa opresti toate restul canalelor. In cazul in care lucrezi in 5.1, repeta si pentru C, LS si RS.
  6. Porneste semnalul de 40-80Hz pe canalul stanga si ajusteaza nivelul subwooferului pentru ca SPL-metrul sa arate 85dBC, pe reglajul “slow” al SPL-metrului. Acesta va avea tendinta sa aiba mici salturi ale valorii, de acee s-ar putea sa fi nevoit sa faci o medie mentala a valorii efective, pentru a elimina varfurile care pot aparea. Canalul dreapta, fiind deja calibrat din punct de vedere electric, va arata aceeasi valoare, implicit nu este nevoie sa fie calibrat separat.
  7. Poti porni si semnalul de zgomot roz, initial pe canalul stanga, apoi pe cel dreapta (nu deodata). Amandoua ar trebui sa masoare aproximativ 85dBC, sau putin peste – aceasta usoara crestere poate datora influentei camerei asupra frecventelor aflate sub 30Hz, prin amplificarea lor.

    Nu executa in nici vreun fel modificari asupra nivelelor de volum in acest punct, decat in cazul in carei dispui de un RTA – folosirea RTA-ului va face parte dintr-un alt articol

Astfel, poti considera ca ai calibrat sistemul de ascultare – distractie placuta! Daca mai ai intrebari, nu ezita sa ne contactezi.

Mihai Toma
